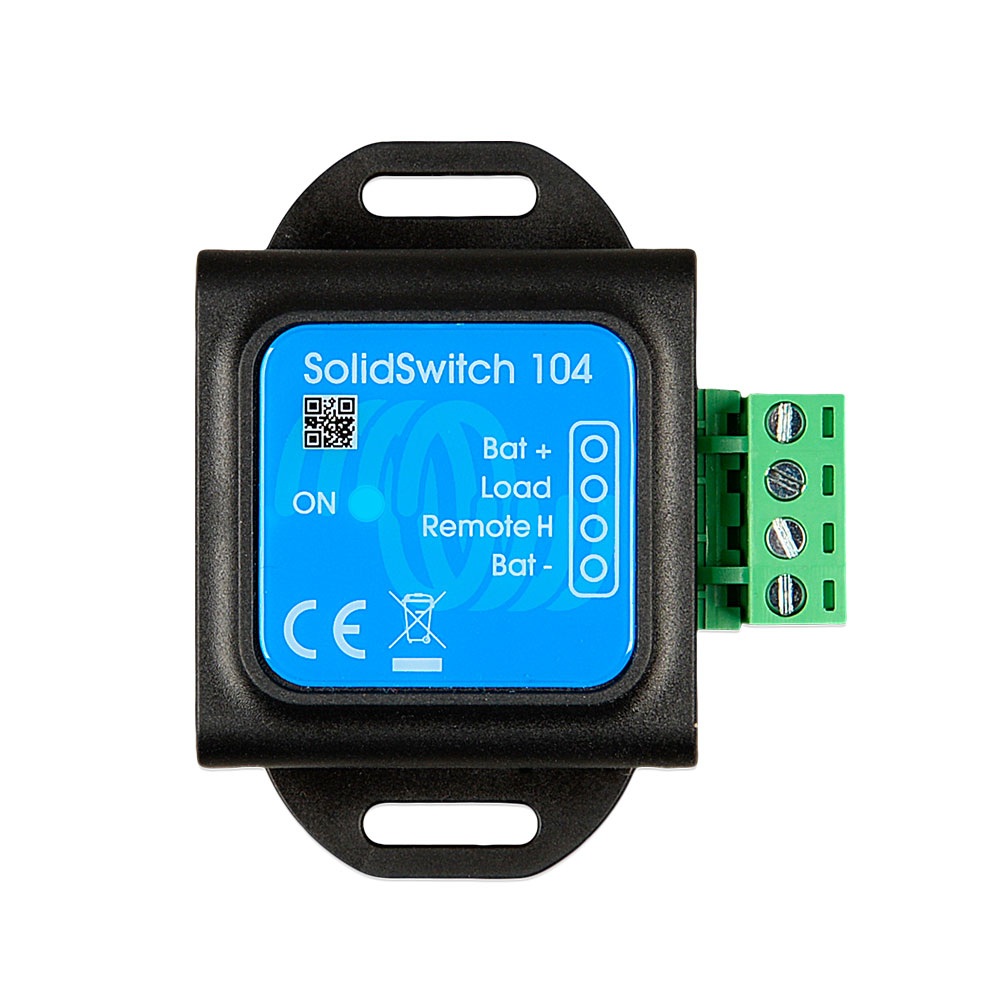

SolidSwitch 104 – Interruptor Electrónico de Estado Sólido para BMS LiFePO4 – Victron Energy
50,00 €
Código: BMS800200104
Interruptor electrónico de estado sólido para sistemas BMS con baterías LiFePO4, sin partes móviles, sin arco eléctrico y sin desgaste mecánico. El SolidSwitch 104 de Victron Energy es el componente que sustituye al relé convencional en la línea de carga o descarga de un sistema BMS — más fiable, más silencioso y con una vida útil prácticamente ilimitada.
Para instalaciones con baterías LiFePO4 Smart o NG donde el BMS externo necesita controlar cargas DC de hasta 104A mediante una señal de estado sólido, sin los problemas de fiabilidad y desgaste que presentan los relés electromecánicos convencionales.
Descripción
El SolidSwitch 104 de Victron Energy es un interruptor electrónico de estado sólido diseñado para trabajar en la línea de control de carga o descarga de sistemas con baterías LiFePO4. En concreto, recibe la señal de corte del BMS externo — smallBMS o smallBMS NG — y actúa sobre el circuito de carga o descarga de forma instantánea y sin partes móviles. Por ello, es la alternativa técnicamente superior al relé convencional en cualquier instalación donde la fiabilidad a largo plazo es prioritaria.
Un relé electromecánico convencional tiene dos problemas bien conocidos en instalaciones de litio. En primer lugar, cada conmutación genera un arco eléctrico que desgasta progresivamente los contactos. Además, en entornos con vibración — autocaravanas, veleros — los contactos pueden sufrir microvibraciones que acortan su vida útil de forma significativa. En cambio, el SolidSwitch 104 no tiene contactos físicos que desgastar ni arco eléctrico que generar. En consecuencia, su vida útil es prácticamente ilimitada en condiciones normales de uso.
Estado sólido — qué significa en la práctica
Un interruptor de estado sólido utiliza semiconductores — en este caso MOSFETs — en lugar de contactos mecánicos para abrir y cerrar el circuito. Por tanto, la conmutación es instantánea, silenciosa y sin desgaste. Además, la caída de tensión en conducción es mínima, lo que reduce las pérdidas por disipación frente a un relé convencional. En consecuencia, el SolidSwitch 104 es más eficiente energéticamente y más duradero que cualquier solución con relé.
Con 104A de corriente máxima continua, el SolidSwitch 104 cubre las necesidades de la gran mayoría de instalaciones con baterías LiFePO4 Smart o NG de 12V o 24V. Asimismo, su formato compacto — 23 × 67 × 58 mm — permite instalarlo directamente junto al cuadro de distribución DC sin ocupar espacio significativo. Por ello, es el componente que completa correctamente cualquier sistema BMS basado en smallBMS o smallBMS NG.
Características técnicas destacadas
- Interruptor de estado sólido — sin partes móviles, sin arco eléctrico, sin desgaste mecánico.
- 104A de corriente máxima continua — cubre la gran mayoría de instalaciones LiFePO4 12V y 24V.
- Compatible con smallBMS y smallBMS NG — recibe la señal de corte del BMS externo.
- Conmutación instantánea y silenciosa — sin los chasquidos del relé convencional.
- Vida útil prácticamente ilimitada — ideal para entornos con vibración como autocaravanas y veleros.
- Formato compacto — 23 × 67 × 58 mm, fácil de instalar junto al cuadro DC.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Referencia | BMS800200104 |
| Denominación | SolidSwitch 104 |
| Tipo | Interruptor electrónico de estado sólido |
| Corriente máxima continua | 104 A |
| Señal de control | Compatible con smallBMS y smallBMS NG |
| Partes móviles | No — tecnología MOSFET |
| Arco eléctrico en conmutación | No |
| Dimensiones (An×Al×Prof) | 23 × 67 × 58 mm |
| Contenido del embalaje | 1 × SolidSwitch 104 |
Preguntas frecuentes
¿Es obligatorio el SolidSwitch 104 con el smallBMS o smallBMS NG?
No es obligatorio, pero sí recomendable en instalaciones permanentes donde la fiabilidad a largo plazo es importante. El smallBMS y el smallBMS NG pueden trabajar con un relé convencional. Sin embargo, en entornos con vibración — autocaravanas, veleros — el SolidSwitch 104 elimina el principal punto de fallo del sistema de protección. Por tanto, en instalaciones de uso intensivo, la inversión en el SolidSwitch 104 se amortiza rápidamente en fiabilidad y tranquilidad.
¿El SolidSwitch 104 es compatible con el VE.Bus BMS V2 o el VE.Bus BMS NG?
El SolidSwitch 104 está diseñado para trabajar con el smallBMS y el smallBMS NG en sistemas sin VE.Bus. En los sistemas con VE.Bus BMS V2 o VE.Bus BMS NG, la gestión de la carga y descarga se realiza directamente a través del MultiPlus o Quattro, por lo que el SolidSwitch 104 no es necesario en esa arquitectura.
¿Necesita disipador de calor el SolidSwitch 104?
A corrientes moderadas — hasta 50–60A de forma continua — el SolidSwitch 104 disipa el calor sin necesidad de disipador adicional. Sin embargo, en instalaciones donde la corriente de descarga se aproxima de forma habitual a los 104A máximos, conviene instalar el SolidSwitch sobre una superficie metálica que actúe como disipador pasivo. En consecuencia, para instalaciones de alta demanda, la guía de instalación de Victron especifica las condiciones de montaje recomendadas para garantizar la vida útil del componente.
Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
Documentación
