smallBMS – Gestor de Baterías Compacto para LiFePO4 – Victron Energy
63,00 €
Código: BMS400100000
El smallBMS de Victron es un BMS compacto y económico para baterías Lithium Battery Smart en sistemas sin inversor cargador VE.Bus. Gobierna cargas, cargadores y avisos mediante tres salidas de control y consume apenas 2,2 mA.
Pensado para furgonetas camperizadas con consumos en 12 V, barcas y veleros, instalaciones solares de casetas y refugios, y vehículos de trabajo que cargan desde el alternador.
Descripción
El smallBMS de Victron es un gestor de baterías compacto y económico para la gama Lithium Battery Smart en sistemas sin inversor cargador VE.Bus. Recibe las señales de las baterías por sus cables M8 y gobierna los equipos mediante tres salidas: cargas, cargadores y prealarma. Así, desconecta los consumos antes de una subtensión de celda y detiene la carga ante una sobretensión o una temperatura fuera de rango. Además, ocupa muy poco espacio y consume apenas 2,2 mA.
smallBMS: aplicaciones habituales
Su terreno son los sistemas de corriente continua sencillos, donde no hay MultiPlus ni Quattro. Es habitual en furgonetas camperizadas con nevera, luces y un inversor pequeño, así como en barcas y veleros con electrónica de navegación. También protege instalaciones solares aisladas de casetas, refugios o equipos de vigilancia alimentados con placas.
Por otro lado, encaja en vehículos de trabajo y unidades móviles que cargan desde el alternador y alimentan herramientas o equipos de 12 V. En todos estos casos, el BMS actúa sobre BatteryProtect, Cyrix-Li, cargadores y reguladores mediante sus señales de on/off. Asimismo, su salida de prealarma permite avisar con una luz o una alarma antes de cortar la energía.
Sea cual sea la instalación, el smallBMS trabaja con baterías Lithium Battery Smart de 12,8 o 25,6 V. No es apto, en cambio, para inversores cargadores VE.Bus como MultiPlus o Quattro.
Características técnicas destacadas
El equipo funciona entre 8 y 70 V y su consumo baja a 1,2 mA cuando está apagado o con una celda baja. Su salida de cargas entrega hasta 1 A. Con ella se gobierna el on/off de un BatteryProtect, un inversor o un convertidor, o se acciona un relé. La salida de cargadores, a su vez, suministra hasta 10 mA y está protegida contra cortocircuitos.
Por su parte, la prealarma se activa al menos 30 segundos antes de que se desconecten los consumos por subtensión. Mediante los terminales remotos, además, se pueden apagar a la vez las dos salidas con un simple interruptor. Por último, dos LED indican si las cargas están habilitadas y si la carga se ha detenido por tensión o temperatura de celda.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Referencia | BMS400100000 |
| Baterías compatibles | Victron Lithium Battery Smart LiFePO4 de 12,8 V y 25,6 V |
| Configuración del sistema | 12, 24 o 48 V; hasta 20 baterías (hasta 84 kWh en 12 V y 102 kWh en 24 o 48 V) |
| Tensión de funcionamiento | 8 a 70 V CC |
| Consumo propio | 2,2 mA encendido (sin corriente de salidas); 1,2 mA apagado o con tensión de celda baja |
| Salida de desconexión de cargas | Alta (Vbat − 0,1 V); flotante para desconectar; máx. 1 A, sin protección contra cortocircuito |
| Salida de desconexión de cargadores | Alta (Vbat − 0,6 V); flotante para desconectar; máx. 10 mA, protegida contra cortocircuito |
| Salida de prealarma | Normalmente flotante; Vbat − 0,1 V en alarma; máx. 1 A; al menos 30 s antes de desconectar cargas |
| Terminales remotos | On/off remoto de ambas salidas mediante interruptor, relé o señal (L/H) |
| Indicadores | LED azul: cargas habilitadas; LED rojo: carga desconectada por tensión o temperatura de celda |
| Fusible de alimentación recomendado | 0,3 a 2,5 A según las cargas conectadas (no incluido) |
| Temperatura de funcionamiento | -20 a +50 °C |
| Humedad | Máx. 95 %, sin condensación |
| Grado de protección | IP20 |
| Dimensiones (al x an x p) | 106 x 42 x 23 mm |
| Peso | 0,1 kg |
| Normas | Seguridad EN 60950; emisiones EN 61000-6-3 y EN 55014-1; inmunidad EN 61000-6-2, EN 61000-6-1 y EN 55014-2; automoción UN/ECE-R10 Rev.4 |
Sistema completo / Instalación recomendada
El smallBMS se conecta a baterías como la LiFePO4 Smart 12,8V/50Ah o la LiFePO4 Smart 12,8V/180Ah. Para los consumos, su salida de cargas acciona el remoto de un BatteryProtect 12/24V 100A o de un inversor como el Inversor 12/800 VE.Direct. La carga desde el alternador, por su parte, se controla con un Cyrix-Li-ct 12/24V 120A.
Para otros cargadores, la salida de cargadores gobierna el remoto de un Smart IP43 12/30 1+1 o un Cyrix-Li-Charge 12/24V 230A intercalado. Con placas solares, un SmartSolar MPPT 75/15 se apaga a través del cable de on/off remoto no inversor VE.Direct. De este modo, todos los equipos de carga obedecen al BMS.
Preguntas frecuentes sobre la elección del smallBMS
¿Y si tengo un MultiPlus o un Quattro?
En ese caso hace falta un BMS con comunicación VE.Bus, como el VE.Bus BMS V2. El smallBMS no está pensado para inversores cargadores VE.Bus.
¿Qué opción hay si cargo mucho desde el alternador?
El Smart BMS CL 12/100 incluye un puerto de alternador que limita la corriente. Así, protege tanto la batería de litio como el alternador del vehículo.
Preguntas frecuentes sobre la instalación del smallBMS
¿Sirve para baterías NG?

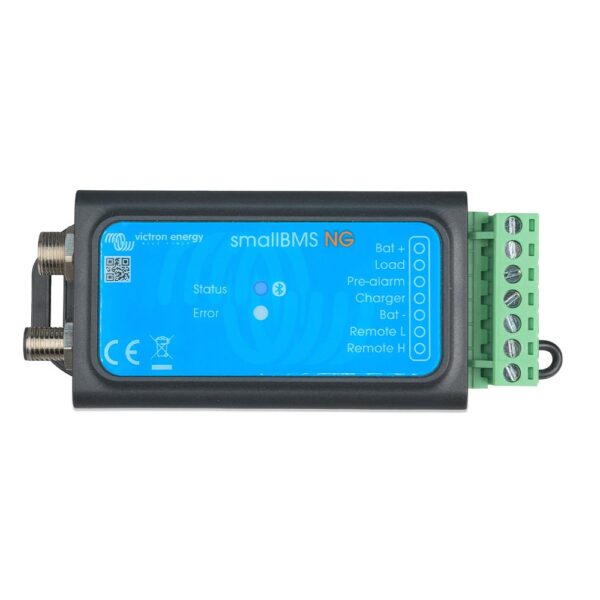

No. Para la serie NG existe el smallBMS NG, que utiliza el sistema de comunicación propio de esas baterías.
¿Qué fusible necesita la alimentación?
Victron recomienda un fusible de entre 0,3 y 2,5 A, según las cargas y los avisos conectados. El fusible y el cable de alimentación no vienen incluidos.
Preguntas frecuentes sobre el funcionamiento
¿Cómo aviso antes de que se corte la energía?
La salida de prealarma puede accionar una luz o un zumbador, como el Battery Alarm GX. Se activa al menos 30 segundos antes de desconectar los consumos.
¿Puedo conectar un relé a la salida de cargadores?
No es recomendable, porque esa salida no admite cargas inductivas como las bobinas de relé. Para ello, conviene usar la salida de cargas, que llega a 1 A.
Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
