Adaptador DIN35 Mediano (par) – Montaje en Carril DIN – Victron Energy

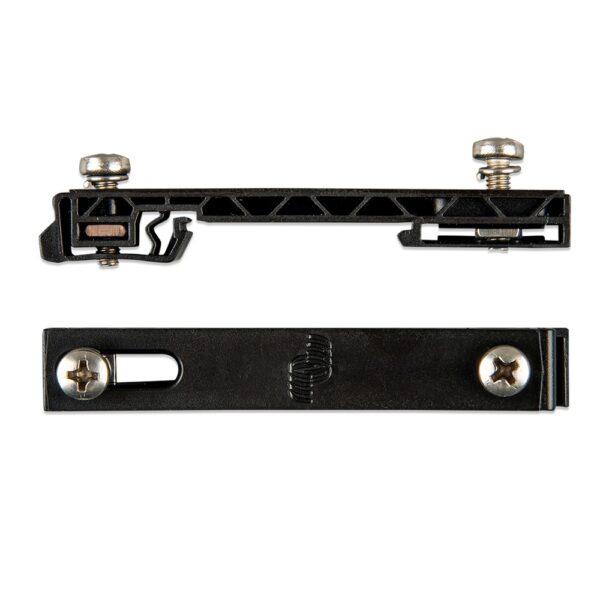

El adaptador DIN35 mediano de Victron está pensado para reguladores solares y cargadores DC-DC de tamaño medio. Con él, un SmartSolar MPPT 100/50 o un Orion-Tr Smart 12/12-30A se monta en carril DIN igual que un aparato modular. El juego trae dos piezas y cuatro tornillos inoxidables.

Adaptador DIN35 mediano: aplicaciones habituales

En furgonetas camper, el adaptador DIN35 mediano agrupa el regulador solar y el cargador desde el alternador en el mismo carril. Así, el armario eléctrico queda compacto y fácil de revisar.

En casetas solares con un BlueSolar MPPT 100/50, a su vez, el regulador comparte cuadro con las protecciones de CC. Por eso, el montaje en carril simplifica mucho el cableado.

También lo eligen los fabricantes de cuadros solares en serie, porque todos los equipos se colocan del mismo modo. Igualmente, sirve en barcos con armarios estrechos y carril DIN de serie.

Características técnicas destacadas

Su ranura alargada admite orificios separados entre 64,5 y 77,5 mm. En consecuencia, encaja con los MPPT 100/30, 100/50 y 150/35 y con los Orion-Tr de 220 a 400 W.

Cada pieza mide 92,5 x 12,5 x 11 mm y añade muy poco fondo al equipo. Además, el juego incluye cuatro tornillos M4 x 14 de acero inoxidable, aptos para ambientes húmedos.

Al ser de color negro, pasa desapercibido detrás de las carcasas azules de Victron. Asimismo, permite desmontar el equipo del carril sin tocar los tornillos de la pared.

El Cerbo GX y el MPPT 100/20 usan el adaptador DIN35 pequeño, mientras que los MPPT 75/10 a 100/15 van con el adaptador DIN35 grande. Por tanto, toda la gama compacta de Victron puede ir en carril.

Especificaciones técnicas

Integración en la instalación

Primero se atornillan las dos piezas a las patas de fijación del equipo, aprovechando la ranura para ajustar la distancia. Después, el conjunto se engancha en el carril DIN.

En una camper, por ejemplo, el Orion-Tr Smart 12/12-18A y el regulador solar quedan uno junto a otro. Ambos cargan una batería LiFePO4 NG 12,8V/150Ah desde el alternador y desde las placas.

En una caseta de 24 V, en cambio, el carril puede alojar un SmartSolar MPPT 150/35 junto a sus protecciones. Conviene dejar espacio libre encima y debajo para la ventilación.

Si el sistema tiene un Cerbo GX MK2, este puede ir en el mismo carril con su adaptador pequeño. De este modo, regulador y GX quedan conectados con cables VE.Direct cortos.

Preguntas frecuentes sobre la elección del adaptador DIN35 mediano

¿Vale para el BlueSolar MPPT 100/30?

Sí, la gama BlueSolar comparte carcasa con la SmartSolar equivalente. Por ejemplo, el BlueSolar MPPT 100/30 encaja igual que el SmartSolar.

¿Y el SmartSolar MPPT 100/30?

También, el SmartSolar MPPT 100/30 figura entre los modelos compatibles. Para otros equipos, se mide antes la distancia entre orificios.

Preguntas frecuentes sobre la instalación del adaptador DIN35 mediano

¿Los tornillos aguantan la humedad de un barco?

Sí, son de acero inoxidable, adecuados para ambientes marinos. Aun así, el cuadro debe quedar protegido de salpicaduras directas.

¿Puedo montar un Orion-Tr de 12/24 V?

Sí, mientras sea de la gama de 220 a 400 W, como el Orion-Tr Smart 12/24-15A. Los Orion-Tr de 110 y 120 W usan el adaptador grande.

Preguntas frecuentes sobre el funcionamiento

¿El regulador se calienta más en el carril?

No, si se respeta la separación con otros aparatos. El carril solo cambia la forma de fijación, no la refrigeración del equipo.

¿Puedo retirar el equipo para revisarlo?

Sí, se desengancha del carril sin desmontar los adaptadores. Después vuelve a su sitio con un simple clic.

Garantía oficial de 2 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
