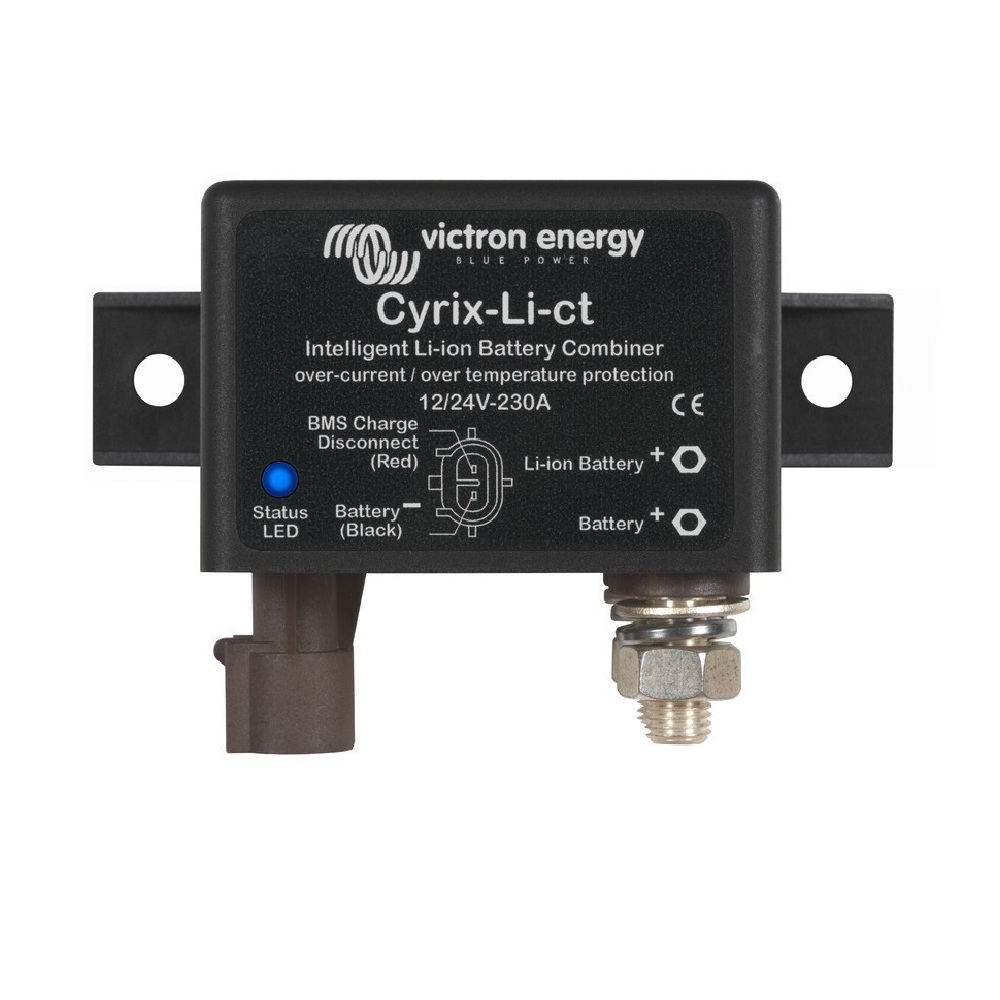

Cyrix-Li-ct 12/24V-230A – Combinador Inteligente Alta Corriente para Litio – Victron Energy
206,00 €
Código: CYR010230412
El Cyrix-Li-ct 12/24V 230A de Victron une la batería de arranque de plomo con el banco LiFePO4 cuando hay carga y el BMS lo permite, con hasta 230 A. Incorpora StartAssist, supresor de transitorios, LED de estado y alarmas, y cable de control.
Se instala en yates con alternadores de alto rendimiento, embarcaciones de trabajo, barcos con dos motores, camiones vivienda, vehículos de expedición y ambulancias de 24 V.
Descripción
El Cyrix-Li-ct 12/24V 230A de Victron es el combinador de mayor capacidad entre una batería de arranque de plomo y un banco LiFePO4. Une ambas baterías cuando hay tensión de carga y el BMS da permiso, y las separa cuando la tensión baja o el BMS lo ordena. Con 230 A, acompaña a alternadores potentes en sistemas de 12 y 24 V. Además, su LED informa del estado y de posibles alarmas.
Cyrix-Li-ct 12/24V 230A: aplicaciones habituales
Este modelo se elige cuando el alternador entrega más corriente de la que admite un combinador de 120 A. Es el caso de yates con alternadores de alto rendimiento, embarcaciones de trabajo y barcos con dos motores.
También aparece en camiones vivienda, vehículos de expedición y ambulancias de 24 V con bancos de litio grandes. En ellos la batería del motor sigue siendo de plomo, mientras que la de servicio es LiFePO4. El combinador permite cargar ambas durante la marcha y aislarlas en parada.
Conviene recordar que el Cyrix no limita la corriente; por eso el alternador debe estar preparado para trabajar con baterías de litio.
Características técnicas destacadas
Para conectar, el relé necesita la salida del BMS en nivel alto. Además, uno de sus bornes debe superar los 13,4 V, o 26,8 V en 24 V. Se abre de inmediato si la señal del BMS desaparece o si la tensión cae por debajo de 13,2 V. Un supresor integrado limita los picos que se generan en esa apertura brusca.
Mediante un pulso positivo breve, la función StartAssist une las baterías durante 30 segundos para ayudar al arranque. El LED, por su parte, distingue entre conectado, conectando, desconectando y alarma. Entre las alarmas figuran la sobretemperatura, una tensión superior a 16 V o baterías demasiado descargadas.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Referencia | CYR010230412 |
| Tipo | Combinador inteligente de alta corriente para batería de arranque de plomo y batería LiFePO4 |
| Tensión del sistema | 12 V y 24 V |
| Corriente continua y poder de corte | 230 A |
| Conexión | Salida del BMS en nivel alto y al menos 13,4 V (26,8 V en 24 V) en uno de los bornes de potencia |
| Desconexión | Inmediata con la señal del BMS flotante o con la batería por debajo de 13,2 V (26,4 V en 24 V) |
| Función StartAssist | Un pulso positivo corto cierra el relé durante 30 s |
| Protección | Supresor de transitorios integrado |
| Indicación de estado | LED: fijo conectado; destellos para desconectado, conectando, desconectando y alarma |
| Alarmas del LED | Sobretemperatura, tensión superior a 16 V, ambas baterías por debajo de 10 V o una batería por debajo de 2 V (valores dobles en 24 V) |
| Cable de control | Incluido, 1 m |
| Consumo en posición abierta | < 4 mA |
| Grado de protección | IP54 |
| Dimensiones (al x an x p) | 65 x 100 x 50 mm |
| Peso | 0,27 kg |
Sistema completo / Instalación recomendada
El control procede de BMS como el smallBMS, el smallBMS NG o el VE.Bus BMS V2. En el lado de servicio admite bancos como la LiFePO4 Smart 12,8V/200Ah, la LiFePO4 NG 12,8V/300Ah o la LiFePO4 Smart 25,6V/200Ah.
Cada extremo del cable entre baterías lleva su fusible, montado por ejemplo en un portafusibles MEGA con el calibre que marque el manual. Los consumos del banco de litio se protegen con el Cyrix-Li-Load 12/24V 230A. Un SmartShunt 500A, finalmente, permite comprobar la corriente que aporta el alternador.
Preguntas frecuentes sobre la elección del Cyrix-Li-ct 12/24V 230A
¿Me basta con el modelo de 120 A?
Si la corriente de carga no supera los 120 A, el Cyrix-Li-ct 12/24V 120A cumple la misma función con menor tamaño.
¿Y si quiero limitar la corriente del alternador?
Conviene un cargador CC-CC, como el Orion XS 12/12-50A o el Buck-Boost DC-DC 100A, que regula la corriente y el perfil de carga.
Preguntas frecuentes sobre la instalación del Cyrix-Li-ct 12/24V 230A
¿Existe una solución integrada para 12 V?

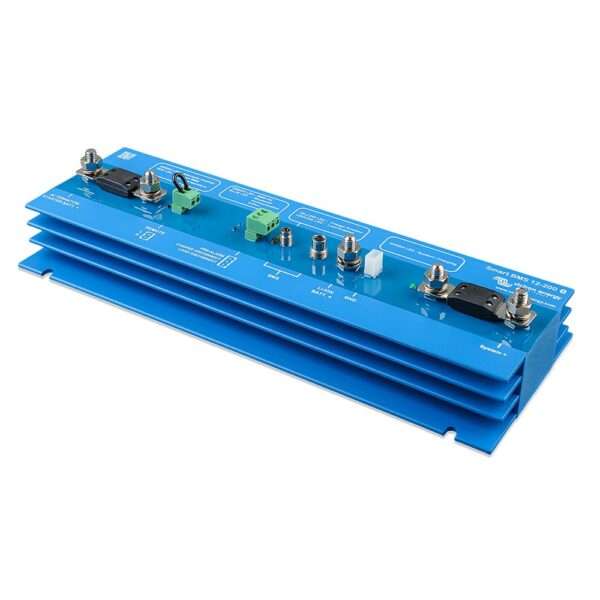

El Smart BMS 12/200 reúne BMS, carga limitada desde el alternador y distribución en un único equipo.
¿Incluye el cable de control?
Sí. Se suministra con un cable de 1 m para conectarlo al BMS.
Preguntas frecuentes sobre el funcionamiento
¿Qué indica una alarma en el LED?
Un parpadeo rápido avisa de sobretemperatura, de una tensión excesiva o de baterías muy descargadas. Lo recomendable es revisar la instalación antes de seguir.
¿Cuándo es útil StartAssist?
Cuando la batería de arranque está baja. Un pulso breve une ambas baterías durante 30 segundos para facilitar el arranque.
Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
