VE Transfer Switch 5kVA/230V – Conmutador de Transferencia Alta Potencia – Victron Energy
399,00 €
Código: COS230502100
El VE Transfer Switch 5kVA de Victron cambia automáticamente entre generador, red o toma de puerto e inversor, con 20 A por entrada y prioridad para la entrada 1. Incorpora un contacto auxiliar para el panel Digital Multi Control.
Se usa en barcos con generador, casas de campo y talleres, con retardo ajustable de unos 10 s y caja IP54.
Descripción

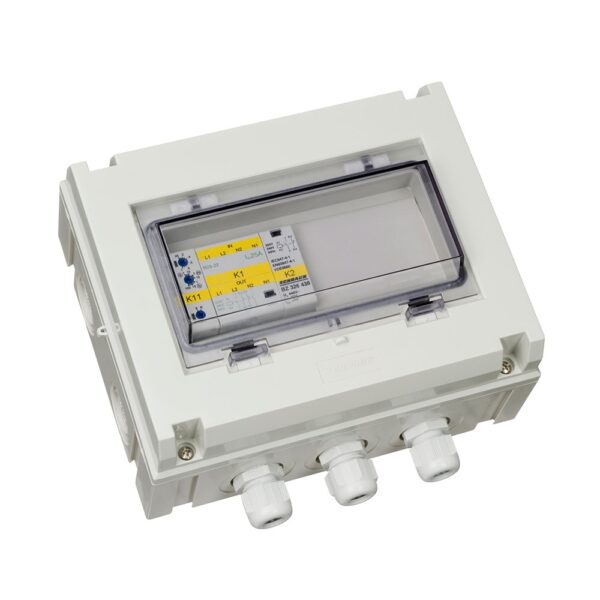

El VE Transfer Switch 5kVA de Victron elige solo entre dos fuentes de alterna de 230 V. Por ejemplo, entre generador y toma de puerto, entre red e inversor o entre generador e inversor. Admite 20 A en cada entrada y en la salida, y da prioridad siempre a la entrada 1. Para cargas mayores existe el VE Transfer Switch 10kVA.
VE Transfer Switch 5kVA: aplicaciones habituales
Por ejemplo, un motovelero de 12 m tiene una toma de puerto de 16 A y un generador diésel de 4 kVA para fondear. Sin conmutador, el patrón cambia a mano un selector cada vez que arranca el generador. Con el VE Transfer Switch, en cambio, el paso de una fuente a otra es automático y sin errores.
También se usa en casas de campo con red y generador de apoyo, o en talleres que alternan red e inversor. Igualmente, sirve con cualquier inversor Victron de la potencia adecuada.
Si solo hay que proteger ordenadores frente a cortes, por su parte, basta el Filax-2 de 230 V, que conmuta en 16 ms. El VE Transfer Switch, en cambio, está pensado para cuadros completos con cargas variadas.
Características técnicas destacadas
La entrada 1 tiene prioridad: cuando aparece tensión en ella, el conmutador espera unos 10 segundos y la conecta. Así, el generador se estabiliza antes de recibir carga, y ese retardo se ajusta con un destornillador plano.
Asimismo, un contacto auxiliar de 20 A avisa al panel Digital Multi Control de qué fuente está activa. Por tanto, el MultiPlus aplica el límite de corriente del generador sin que nadie toque el panel.

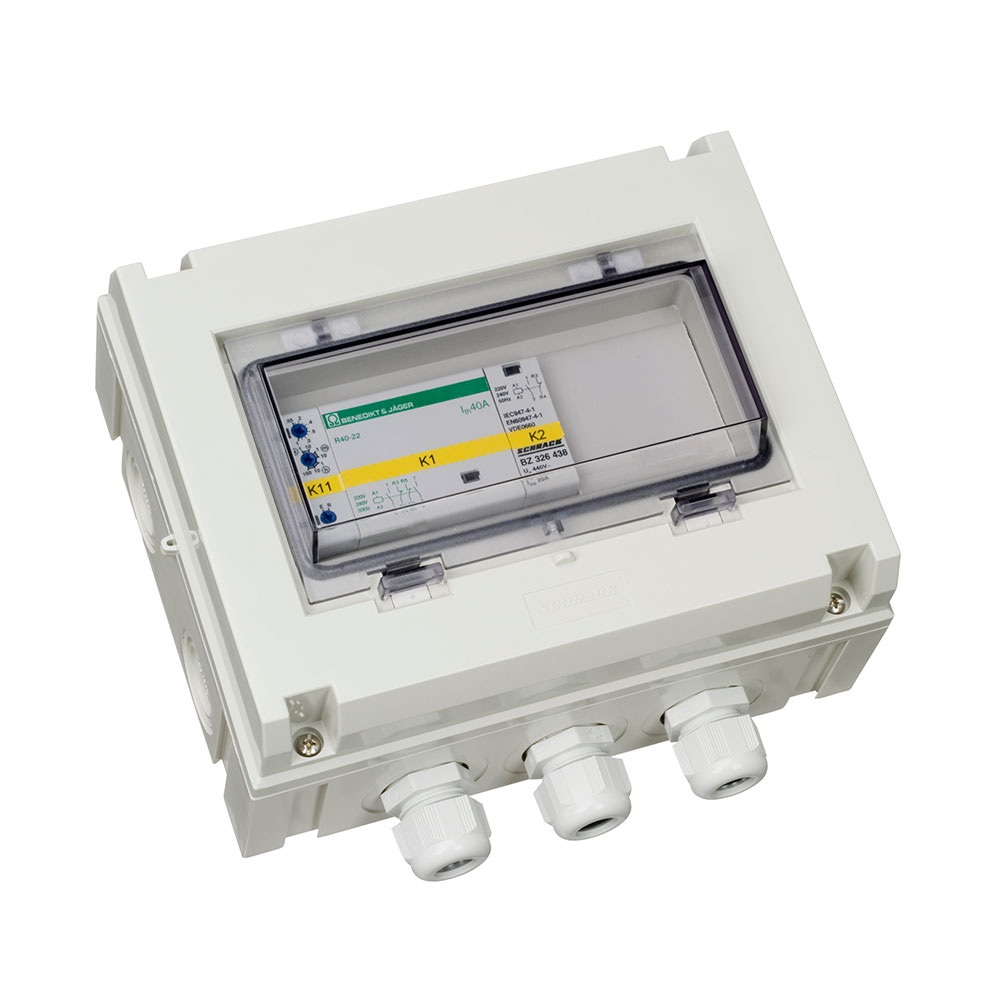

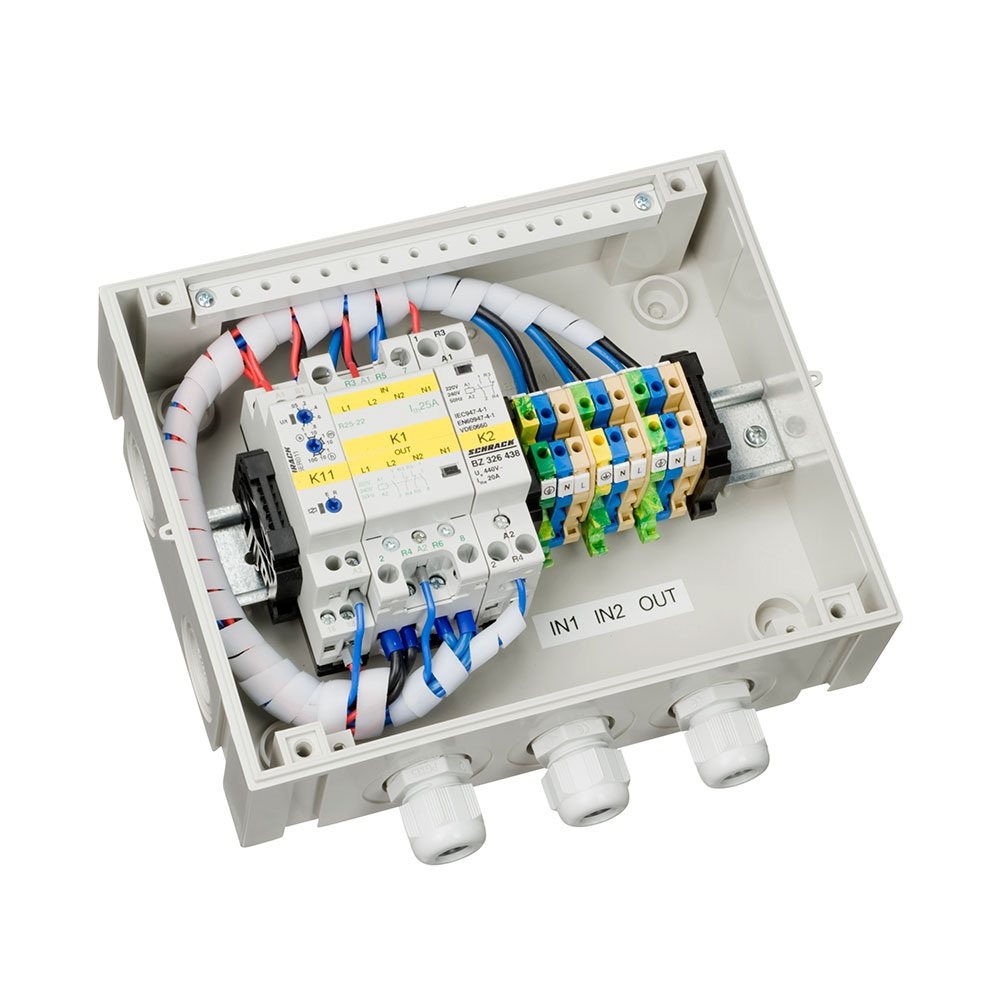

Admite motores de hasta 1,3 kW, como un aire acondicionado pequeño, y consume solo 6 VA desde la entrada 1. Además, su caja IP54 se monta en pared con cuatro tornillos y prensaestopas para los cables.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Referencia | COS230502100 |
| Tipo de producto | Conmutador de transferencia automática entre dos fuentes de alterna |
| Tensión nominal | 200–250 V CA, monofásica |
| Frecuencia | 50–60 Hz |
| Corriente de entrada 1 / entrada 2 | 20 A / 20 A |
| Corriente de salida | 20 A |
| Potencia máxima de motores (aire acondicionado) | 1,3 kW |
| Consumo propio | 6 VA en la entrada 1 · 0 VA en la entrada 2 |
| Tiempo de transferencia | 10–20 ms al cerrar contactos · 5–20 ms al abrir |
| Retardo de la entrada 1 | Unos 10 s, ajustable |
| Contacto auxiliar | 200–240 V CA, 20 A, cos φ = 1 |
| Temperatura de trabajo | -5 a +60 °C |
| Humedad | Hasta 95 %, sin condensación |
| Grado de protección | IP54, color RAL 7035 |
| Dimensiones (alto x ancho x fondo) | 175 x 215 x 120 mm |
| Peso | 1,85 kg |
Sistema completo / Instalación recomendada
Volvamos al motovelero. El generador va a la entrada 1 y la toma de puerto a la entrada 2, cada una con su magnetotérmico. La salida del conmutador alimenta la entrada AC de un MultiPlus 12/3000.
El MultiPlus carga dos baterías LiFePO4 Smart 12,8V/200Ah gestionadas por un VE.Bus BMS V2. A su vez, un SmartShunt 500A mide el consumo de a bordo.
En la mesa de cartas, un Digital Multi Control 200/200A recibe el contacto auxiliar del conmutador. De este modo, el límite de corriente cambia solo al pasar del puerto al generador.
Finalmente, las tierras de las dos fuentes y de los consumidores se unen a la tierra central del barco. Conviene, además, añadir un diferencial externo, porque el conmutador no lo lleva.
Preguntas frecuentes sobre la elección del VE Transfer Switch 5kVA
¿No es mejor un Quattro?
En instalaciones nuevas, a menudo sí, porque el Quattro 12/5000 ya integra dos entradas de alterna. El VE Transfer Switch encaja mejor cuando el barco ya tiene un MultiPlus o un inversor sin cargador.
¿Basta para el aire acondicionado?
Solo si el compresor no supera 1,3 kW. Para equipos mayores, de hasta 8 kW, se usa el modelo de 10 kVA.
Preguntas frecuentes sobre la instalación del VE Transfer Switch 5kVA
¿Qué protecciones hay que añadir?
Magnetotérmicos en las entradas y en la salida, adaptados a la sección del cable, y un diferencial externo. Además, todas las conexiones deben quedar bien apretadas para evitar calentamientos.
¿Y la corrosión en puerto?
El conmutador no la evita. Para eso, en la toma de puerto se monta un aislador galvánico VDI-16 o un transformador de aislamiento 3600W.
Preguntas frecuentes sobre el funcionamiento
¿Se nota la conmutación en los equipos?
Hay un corte breve, de 5 a 20 ms, que algunos equipos electrónicos sensibles pueden notar. Por eso, los ordenadores suelen ir detrás del inversor o de un Filax-2.
¿Puedo vigilar la energía que entra a distancia?
El conmutador no comunica, pero el MultiPlus sí. Con un Cerbo GX MK2 y una GX Touch 50, la pantalla y VRM muestran la tensión y la potencia de la entrada AC.
Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
