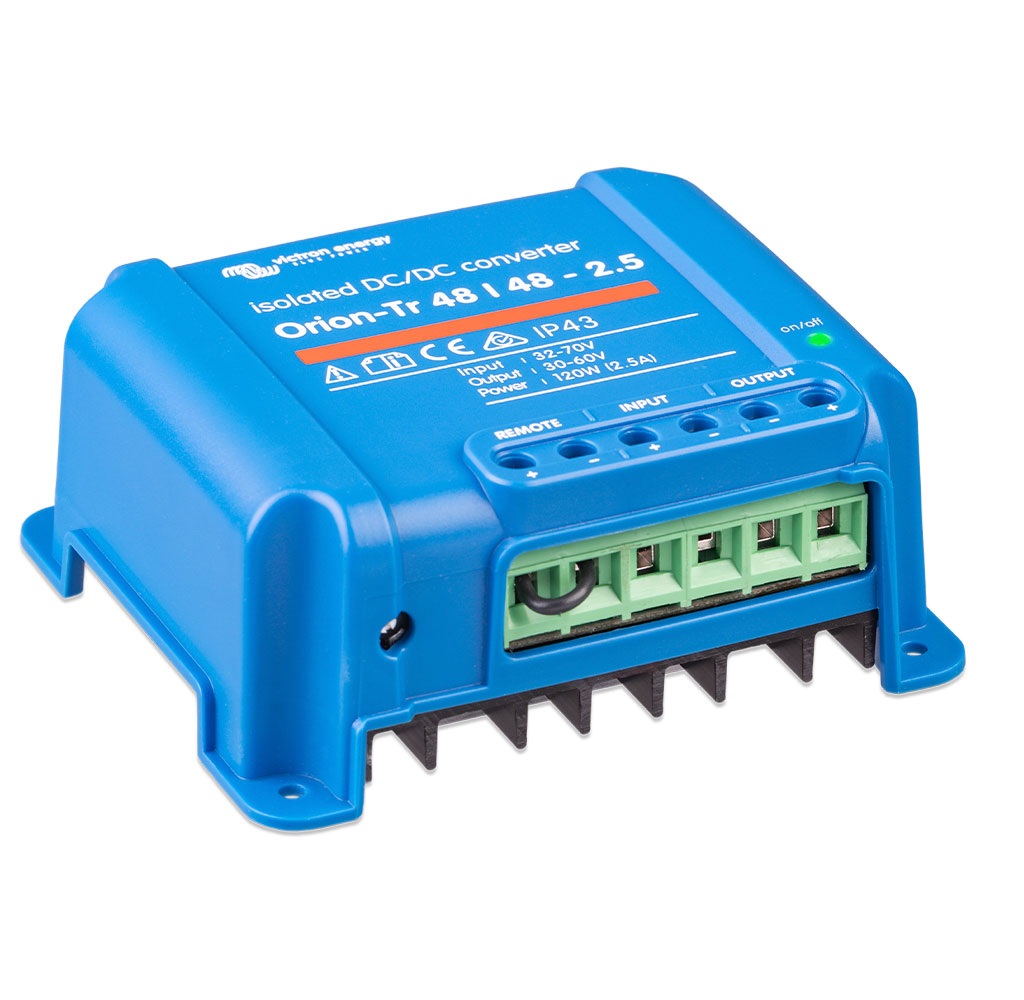

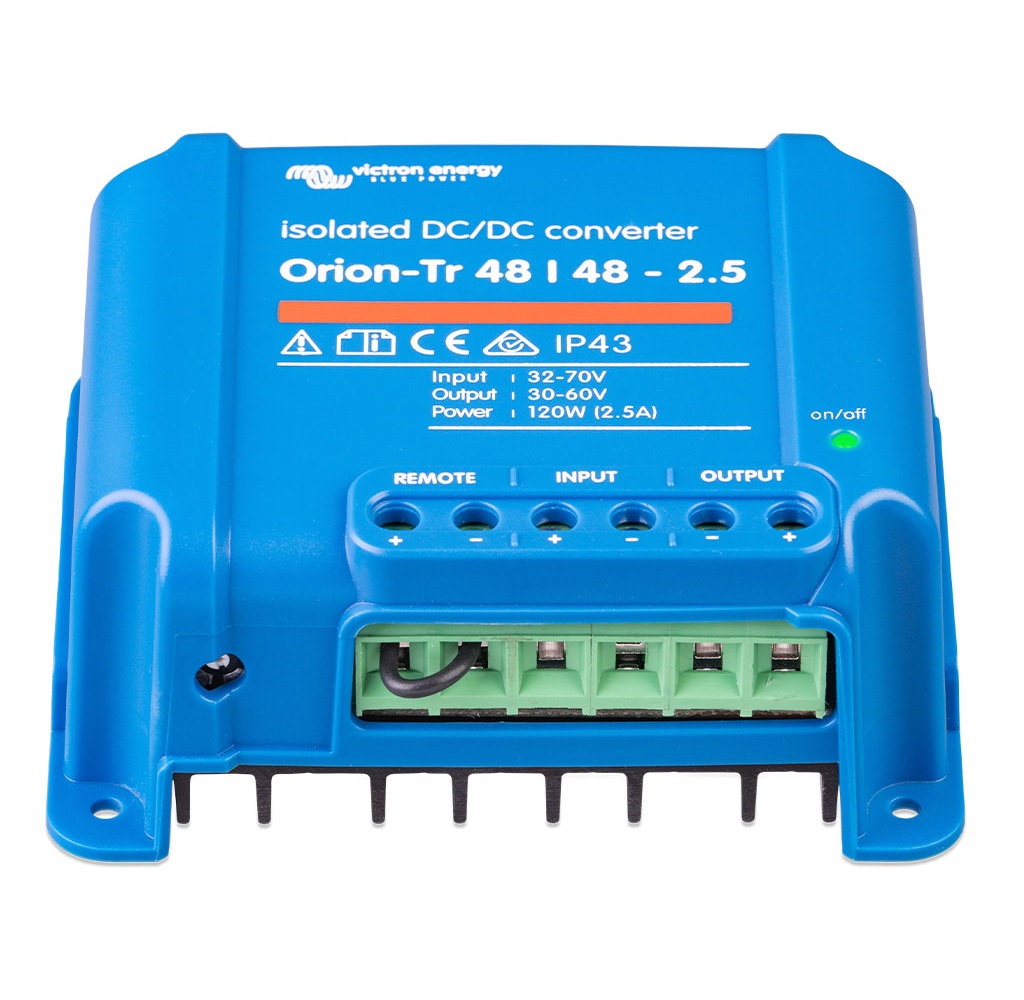

Orion-Tr 48/48-2,5A Aislado – Convertidor DC-DC con Aislamiento Galvánico 48V a 48V 120W – Victron Energy

En instalaciones con bus de 48V existe a veces la necesidad de separar eléctricamente dos partes del sistema que trabajan a la misma tensión — por ejemplo, aislar un circuito de cargas sensible del bus principal, conectar dos bancos de baterías de 48V sin que compartan masa, o eliminar bucles de masa que generan ruido o problemas de corrosión galvánica en instalaciones náuticas. En esos casos no hace falta cambiar la tensión, sino separar los circuitos. El Orion-Tr 48/48-2,5A Aislado resuelve eso en un cuerpo de 100 × 113 × 47 mm: mantiene los 48V con separación galvánica completa, entregando 2,5A continuos y 120W de potencia.

Orion-Tr 48/48-2,5A Aislado: misma tensión, dos circuitos separados

A diferencia de un convertidor reductor, este modelo no cambia la tensión: entrega 48V a partir de 48V. Su función es el aislamiento. El transformador interno actúa como barrera eléctrica completa entre entrada y salida, de modo que un fallo en un lado — una sobretensión, un cortocircuito, una derivación a masa — no se propaga al otro. Además, la tensión de salida es ajustable mediante potenciómetro interno, lo que permite compensar pequeñas caídas en el cableado o fijarla a la tensión de flotación de una batería de 48V. Con 2,5A de salida, este modelo cubre cargas ligeras o el mantenimiento de un sistema de 48V de bajo consumo. Cuando la demanda crece, en cambio, los modelos de 6A y 8A de la misma familia escalan sin cambiar el concepto de instalación.

Características técnicas destacadas

• Aislamiento galvánico completo — masa de entrada y masa de salida totalmente separadas. Es la función principal de este convertidor: dos circuitos de 48V que no deben compartir masa.
• Conversión 48V → 48V / 2,5A / 120W — el modelo de entrada de la gama aislada 48/48, para cargas ligeras y mantenimiento manteniendo la misma tensión a ambos lados.
• Tensión de salida ajustable — regulable mediante potenciómetro interno, útil para compensar caídas de cable o fijar la flotación de una batería de 48V.
• Formato compacto 100 × 113 × 47 mm — instalación sencilla en cuadros eléctricos o espacios reducidos, el formato más pequeño de la gama aislada 48/48.
• Eficiencia superior al 87% — rendimiento competitivo para un convertidor con transformador de aislamiento interno.
• Sin ventilador — disipación pasiva completamente silenciosa, sin partes móviles ni mantenimiento.
• Protecciones integradas — contra cortocircuito, sobretemperatura y sobretensión de entrada, con recuperación automática.

Especificaciones técnicas

Sistema completo / Instalación recomendada

Este convertidor encaja en sistemas de 48V donde dos circuitos deben permanecer separados eléctricamente y la demanda es ligera. Cuando esa demanda crece, los modelos Orion-Tr 48/48-6A Aislado y Orion-Tr 48/48-8A Aislado escalan dentro de la misma familia sin cambiar el concepto de instalación. Si el sistema de 48V incluye baterías de litio, la LiFePO4 NG 51.2V/100Ah es la fuente más habitual para este tipo de instalación. El estado del circuito de salida puede monitorizarse con el SmartShunt IP65 500A, que proporciona visibilidad completa en tiempo real vía Bluetooth. Finalmente, la documentación oficial Victron Energy incluye hojas de datos y manuales de instalación de toda la gama.

Preguntas frecuentes

Si entrega 48V a partir de 48V, ¿para qué sirve este convertidor?

Su utilidad no está en cambiar la tensión, sino en separar eléctricamente dos circuitos que trabajan a 48V. Gracias al transformador interno, la entrada y la salida no comparten masa: son dos mundos eléctricos independientes unidos solo por energía, no por cables comunes. Eso resuelve tres problemas habituales. Primero, evita los bucles de masa, una causa frecuente de ruido eléctrico e interferencias. Segundo, protege un circuito sensible de los fallos del otro. Y tercero, en entornos náuticos, frena la corrosión galvánica que aparece cuando dos sistemas comparten una referencia de masa común. En resumen, es una barrera de seguridad y limpieza eléctrica entre dos sistemas de la misma tensión.

¿Cuánta corriente toma de la entrada para entregar 2,5A a la salida?

Como la tensión no cambia, la corriente de entrada es prácticamente igual a la de salida, salvo por las pérdidas del propio convertidor. Con una eficiencia del 87%, para entregar 120W a la salida toma unos 138W de la entrada — es decir, alrededor de 2,9A a 48V frente a los 2,5A de salida. Esa es la diferencia respecto a un modelo reductor 48/24, donde la corriente de entrada era la mitad que la de salida: aquí ambas son casi idénticas. En consecuencia, el cableado de entrada y el de salida pueden tener una sección similar; para estas corrientes, 1,5 mm² es suficiente en la mayoría de instalaciones.

Comparativa dentro de la gama aislada 48/48

¿Cuándo basta con el 2,5A frente al 6A o el 8A?

El modelo de 2,5A es suficiente cuando la carga del circuito aislado de 48V no supera los 2A de consumo continuado — equipos de control, instrumentación o el mantenimiento de una batería de 48V de pequeña capacidad. Optar por el de 6A tiene sentido cuando hay varios equipos activos a la vez o una batería de mayor capacidad, mientras que el de 8A cubre los consumos más exigentes de la gama. Conviene recordar que el modelo de 2,5A es también el más compacto, con un cuerpo de 100 × 113 × 47 mm frente al formato mayor de los modelos superiores; por tanto, la elección depende tanto de la demanda eléctrica como del espacio disponible en el cuadro de instalación.

Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
