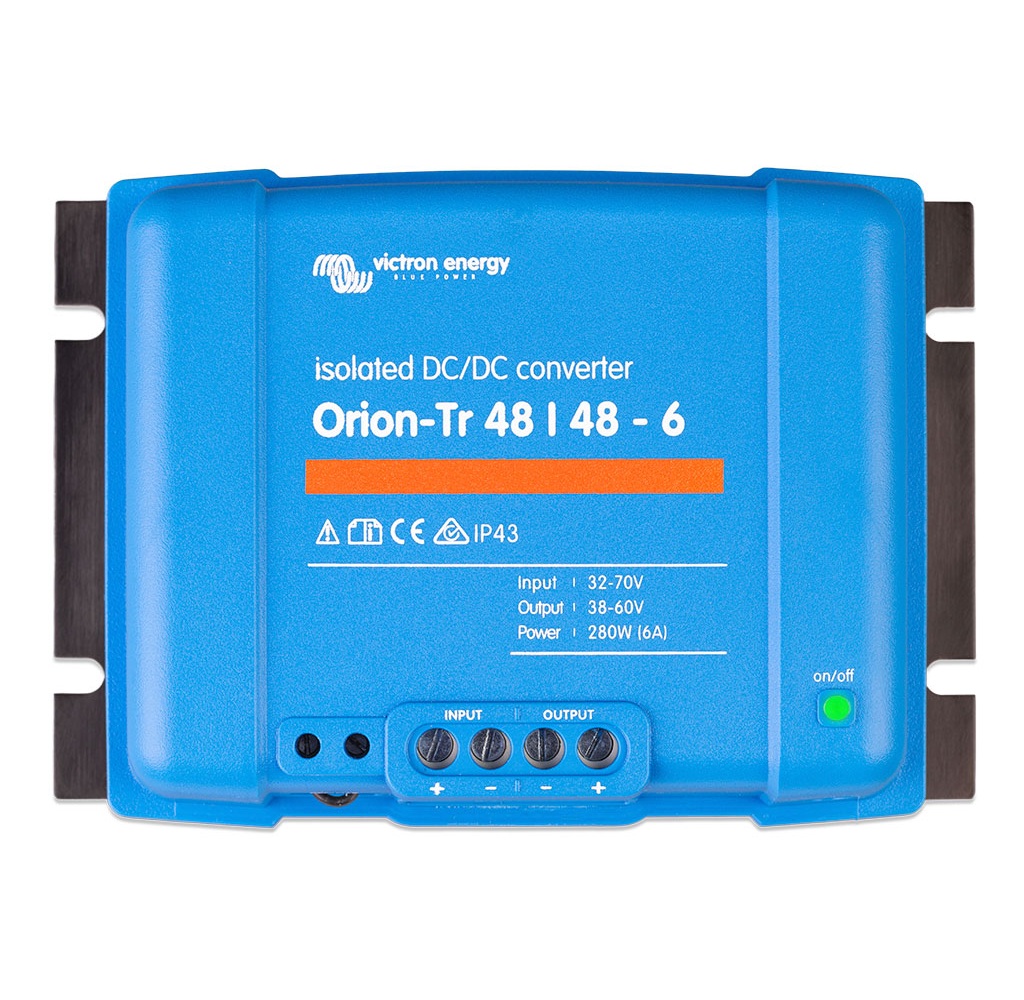

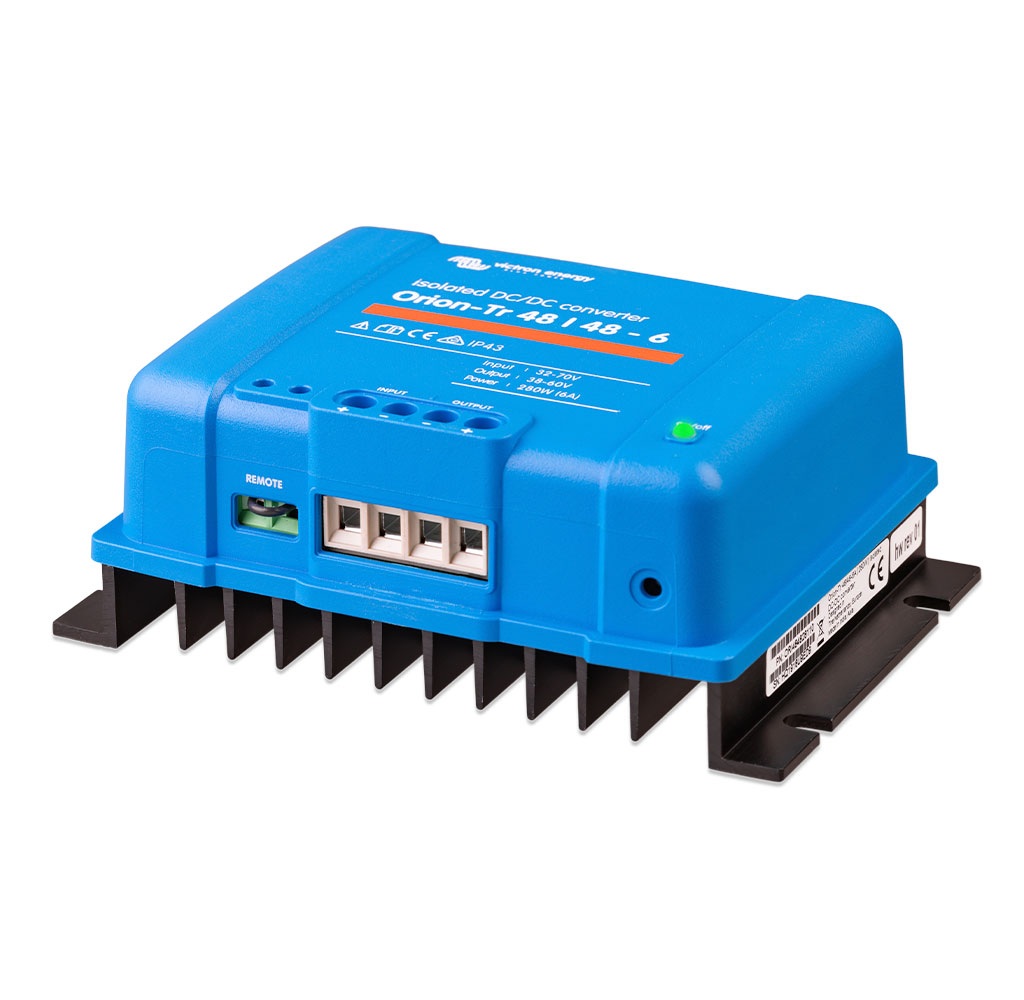

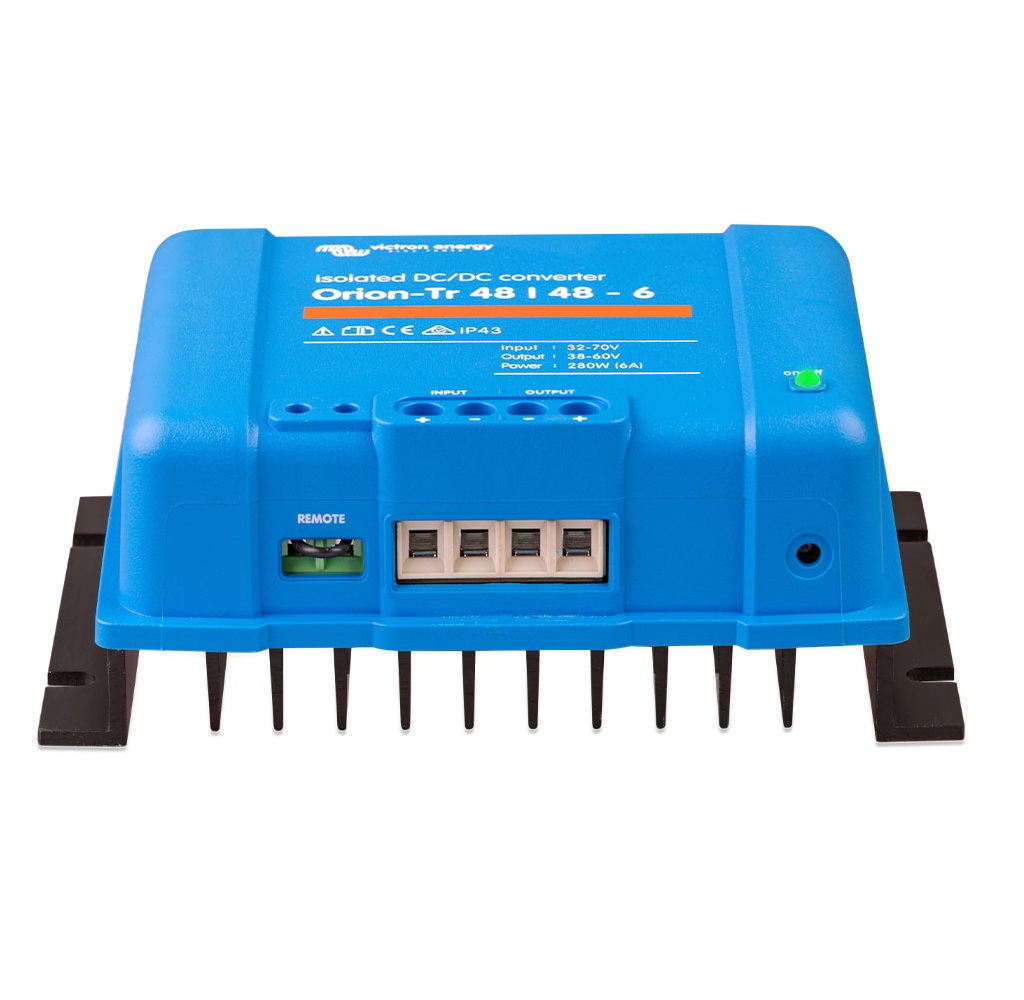

Orion-Tr 48/48-6A Aislado – Convertidor DC-DC con Aislamiento Galvánico 48V a 48V 280W – Victron Energy

En instalaciones con bus de 48V existe a veces la necesidad de separar eléctricamente dos partes del sistema que trabajan a la misma tensión — por ejemplo, aislar un circuito de cargas del bus principal, conectar dos bancos de baterías de 48V sin que compartan masa, o eliminar bucles de masa que generan ruido o problemas de corrosión galvánica en instalaciones náuticas. En esos casos no hace falta cambiar la tensión, sino separar los circuitos. El Orion-Tr 48/48-6A Aislado resuelve eso en un cuerpo de 130 × 186 × 70 mm: mantiene los 48V con separación galvánica completa, entregando 6A continuos y 280W de potencia.

Orion-Tr 48/48-6A Aislado: el modelo intermedio de la gama 48/48

A diferencia de un convertidor reductor, este modelo no cambia la tensión: entrega 48V a partir de 48V. Su función es el aislamiento. El transformador interno actúa como barrera eléctrica completa entre entrada y salida, de modo que un fallo en un lado — una sobretensión, un cortocircuito, una derivación a masa — no se propaga al otro. Además, la tensión de salida es ajustable mediante potenciómetro interno, lo que permite compensar caídas en el cableado o fijarla a la tensión de flotación de una batería de 48V. Con 6A de salida, este modelo cubre el grueso de las instalaciones reales: varios equipos de 48V aislados funcionando a la vez, o una batería auxiliar de capacidad media. Cuando el consumo es mínimo, en cambio, el modelo de 2,5A resulta suficiente; cuando es muy exigente, el de 8A aporta el margen necesario.

Características técnicas destacadas

• Aislamiento galvánico completo — masa de entrada y masa de salida totalmente separadas. Es la función principal de este convertidor: dos circuitos de 48V que no deben compartir masa.
• Conversión 48V → 48V / 6A / 280W — el modelo intermedio de la gama aislada 48/48, dimensionado para el consumo medio manteniendo la misma tensión a ambos lados.
• Tensión de salida ajustable — regulable mediante potenciómetro interno, útil para compensar caídas de cable o fijar la flotación de una batería de 48V.
• Formato 130 × 186 × 70 mm — cuerpo de tamaño medio, instalación sencilla en cuadros eléctricos con espacio suficiente para su disipación.
• Eficiencia superior al 87% — rendimiento competitivo para un convertidor con transformador de aislamiento interno.
• Sin ventilador — disipación pasiva completamente silenciosa, sin partes móviles ni mantenimiento.
• Protecciones integradas — contra cortocircuito, sobretemperatura y sobretensión de entrada, con recuperación automática.

Especificaciones técnicas

Sistema completo / Instalación recomendada

Este convertidor encaja en sistemas de 48V donde dos circuitos deben permanecer separados eléctricamente y la demanda es de consumo medio. Si la demanda es mínima, el Orion-Tr 48/48-2,5A Aislado cubre cargas ligeras con un cuerpo más compacto; si es muy exigente, el Orion-Tr 48/48-8A Aislado aporta margen adicional dentro de la misma familia, sin cambiar el concepto de instalación. Si el sistema de 48V incluye baterías de litio, la LiFePO4 NG 51.2V/100Ah es la fuente más habitual para este tipo de instalación. El estado del circuito de salida puede monitorizarse con el SmartShunt IP65 500A, que proporciona visibilidad completa en tiempo real vía Bluetooth. Finalmente, la documentación oficial Victron Energy incluye hojas de datos y manuales de instalación de toda la gama.

Preguntas frecuentes

Si entrega 48V a partir de 48V, ¿para qué sirve este convertidor?

Su utilidad no está en cambiar la tensión, sino en separar eléctricamente dos circuitos que trabajan a 48V. Gracias al transformador interno, la entrada y la salida no comparten masa: son dos mundos eléctricos independientes unidos solo por energía, no por cables comunes. Eso resuelve tres problemas habituales. Primero, evita los bucles de masa, una causa frecuente de ruido eléctrico e interferencias. Segundo, protege un circuito de los fallos del otro. Y tercero, en entornos náuticos, frena la corrosión galvánica que aparece cuando dos sistemas comparten una referencia de masa común. En resumen, es una barrera de seguridad y limpieza eléctrica entre dos sistemas de la misma tensión.

¿Cuánta corriente toma de la entrada para entregar 6A a la salida?

Como la tensión no cambia, la corriente de entrada es prácticamente igual a la de salida, salvo por las pérdidas del propio convertidor. Con una eficiencia del 87%, para entregar 280W a la salida toma unos 322W de la entrada — es decir, alrededor de 6,7A a 48V frente a los 6A de salida. Esa es la diferencia respecto a un modelo reductor 48/24, donde la corriente de entrada era la mitad que la de salida: aquí ambas son casi idénticas. En consecuencia, el cableado de entrada y el de salida pueden tener una sección similar; para estas corrientes, 2,5 mm² es suficiente en la mayoría de instalaciones.

Comparativa dentro de la gama aislada 48/48

¿Cuándo elegir el 6A en lugar del 2,5A o del 8A?

El modelo de 6A es el equilibrio de la gama: cubre la mayoría de instalaciones donde hay varios equipos de 48V aislados funcionando de forma simultánea o una batería auxiliar de capacidad media. El de 2,5A se queda corto en cuanto se suman dos o tres consumos a la vez, mientras que el de 8A solo aporta ventaja cuando la demanda continuada se acerca a su límite. Conviene además recordar que el de 2,5A es más compacto, mientras que el de 6A y el de 8A comparten el mismo cuerpo de 130 × 186 × 70 mm; por tanto, entre estos dos últimos la elección depende solo de la demanda eléctrica, no del espacio disponible en el cuadro de instalación.

Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
