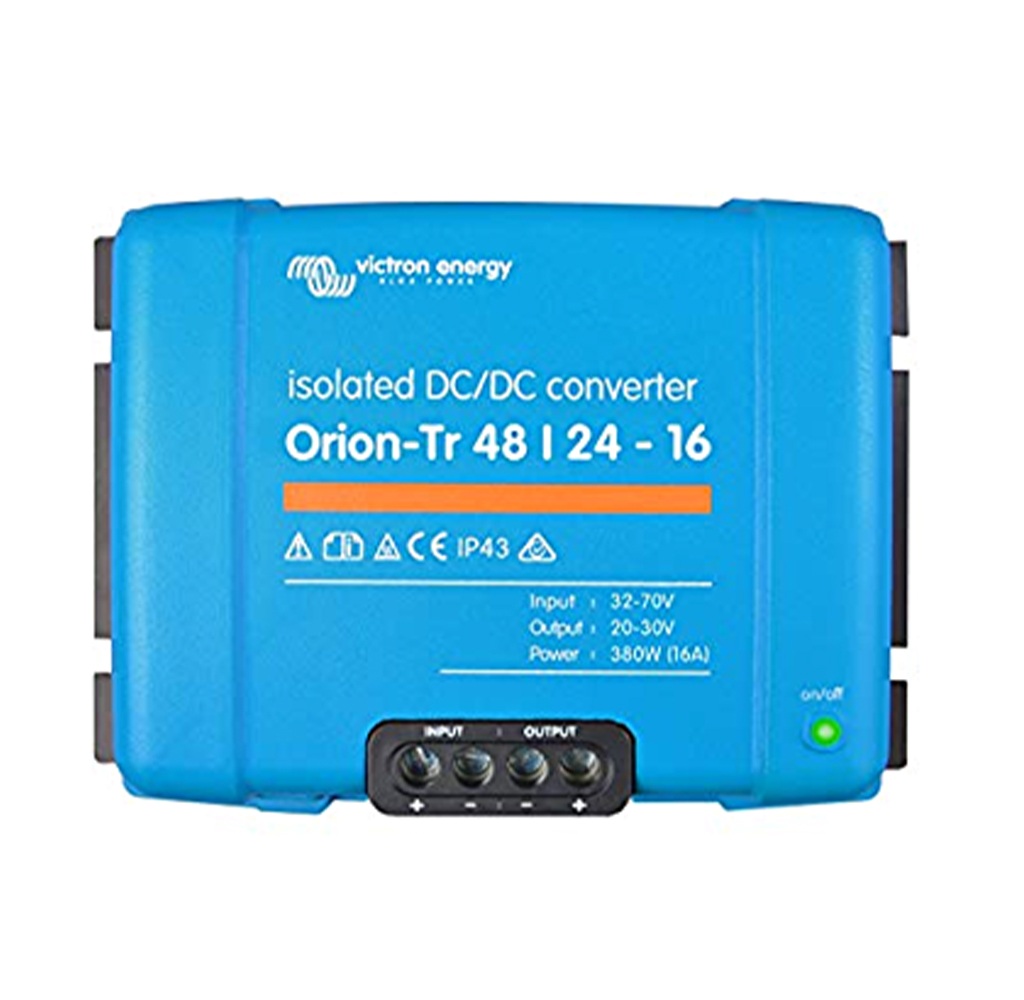

Orion-Tr 48/24-16A Aislado – Convertidor DC-DC con Aislamiento Galvánico 48V a 24V 380W – Victron Energy

En instalaciones con bus principal de 48V — sistemas de almacenamiento residencial, instalaciones industriales, plantas de autoconsumo — es habitual la necesidad de alimentar equipos que operan a 24V. La solución más sencilla sería un convertidor reductor no aislado, pero hay casos donde esa conexión no es conveniente: dos buses con masas independientes, equipos de 24V con su propia referencia, o instalaciones donde la separación eléctrica es un requisito de seguridad. El Orion-Tr 48/24-16A Aislado resuelve eso en un cuerpo de 130 × 186 × 70 mm: reduce la tensión de 48V a 24V con separación galvánica completa, entregando 16A continuos y 380W de potencia.

Orion-Tr 48/24-16A Aislado: el modelo de mayor potencia de la gama 48/24

El transformador interno de este convertidor actúa como barrera eléctrica completa entre los dos circuitos, sin ningún compromiso en la potencia disponible. Eso significa que un fallo en el bus de 48V — una sobretensión, un cortocircuito — no se propaga a los equipos de 24V conectados a la salida, y viceversa. Además, la tensión de salida es ajustable entre 25,0V y 29,0V mediante potenciómetro interno, lo que permite adaptarla al tipo de batería de plomo de 24V instalada. Con 16A de salida, este modelo es el techo de la gama aislada 48/24: cubre instalaciones con varias cargas de 24V funcionando de forma continua, o la carga de una batería auxiliar de mayor capacidad. Cuando la demanda es más moderada, en cambio, los modelos de 12A y 5A escalan hacia abajo sin cambiar el concepto de instalación.

Características técnicas destacadas

• Aislamiento galvánico completo — masa de entrada y masa de salida completamente separadas. Imprescindible en sistemas de 48V donde los equipos de 24V no deben compartir masa con el bus principal.
• Reducción 48V → 24V / 16A / 380W — el modelo de mayor potencia de la gama aislada 48/24, dimensionado para las cargas auxiliares de 24V más exigentes desde un sistema principal de 48V.
• Tensión de salida ajustable — regulable entre 25,0V y 29,0V mediante potenciómetro interno, adaptable a AGM, GEL y plomo abierto de 24V.
• Formato 130 × 186 × 70 mm — mismo cuerpo que el modelo de 12A, instalación sencilla en cuadros eléctricos con espacio suficiente para su disipación.
• Eficiencia superior al 87% — rendimiento competitivo para un convertidor con transformador de aislamiento interno y relación de reducción de 2:1.
• Sin ventilador — disipación pasiva completamente silenciosa, sin partes móviles ni mantenimiento.
• Protecciones integradas — contra cortocircuito, sobretemperatura y sobretensión de entrada, con recuperación automática.

Especificaciones técnicas

Sistema completo / Instalación recomendada

Este convertidor encaja en sistemas de 48V con cargas auxiliares de 24V exigentes y separación eléctrica como requisito. Si la demanda es más moderada, el Orion-Tr 48/24-12A Aislado cubre el consumo medio de la mayoría de instalaciones, y el Orion-Tr 48/24-5A Aislado resuelve el mantenimiento y las cargas ligeras con un cuerpo más compacto. Si el sistema de 48V incluye baterías de litio, la LiFePO4 NG 51.2V/100Ah es la fuente de entrada más habitual para este tipo de instalación. El estado del banco de 24V de salida puede monitorizarse con el SmartShunt IP65 500A, que proporciona visibilidad completa en tiempo real vía Bluetooth. Finalmente, la documentación oficial Victron Energy incluye hojas de datos y manuales de instalación de toda la gama.

Preguntas frecuentes

¿Cuánta corriente toma del bus de 48V para entregar 16A a 24V?

Con una eficiencia del 87%, para entregar 380W a la salida el Orion-Tr 48/24-16A Aislado toma aproximadamente 437W del bus de 48V — es decir, unos 9,1A a 48V. Al tratarse de un convertidor con relación de reducción 2:1, la corriente de entrada es aproximadamente la mitad que la de salida. Por tanto, incluso siendo el modelo de mayor potencia de la gama, el cableado de entrada sigue siendo de sección contenida: para 9,1A a 48V, 2,5 mm² resulta suficiente en la mayoría de instalaciones. Esa es una de las ventajas de partir de un bus de 48V — la corriente de entrada se mantiene baja aunque la potencia entregada sea elevada.

¿Puede este convertidor cargar una batería AGM de 24V de capacidad alta?

Sí, dentro de unos límites. Ajustando el potenciómetro interno a la tensión adecuada de la batería AGM de 24V — habitualmente entre 27,2V y 27,6V en flotación — el convertidor la mantiene cargada de forma continua sin sobrecargarla, y con 16A es el modelo de la gama que más rápido recupera carga. Sin embargo, al no incorporar un algoritmo de carga adaptativo, no ejecuta fases de absorción y flotación diferenciadas. Por tanto, es ideal para mantenimiento y para cubrir un consumo elevado, pero no sustituye a un cargador con perfil completo si la batería se descarga a fondo con frecuencia. Para ese uso, la versión Smart de la gama gestiona el ciclo completo de forma automática.

Comparativa dentro de la gama aislada 48/24

¿Cuándo merece la pena el 16A frente al 12A?

El modelo de 16A tiene sentido cuando el consumo continuado de las cargas de 24V se acerca o supera los 12A, o cuando se quiere disponer de un margen de seguridad para no hacer trabajar al convertidor al límite de forma permanente. Conviene recordar que un convertidor que opera siempre cerca de su máximo se calienta más y, a la larga, eso afecta a su vida útil. Por eso, si la instalación tiene picos de demanda frecuentes, el 16A trabaja más holgado que el 12A. En cambio, si el consumo medio se mantiene cómodamente por debajo de 10A, el modelo de 12A cubre la necesidad con un coste menor. Ambos comparten el mismo cuerpo de 130 × 186 × 70 mm, por lo que el espacio de instalación no varía entre ellos.

Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
