Orion-Tr 48/24-12A Aislado – Convertidor DC-DC con Aislamiento Galvánico 48V a 24V 280W – Victron Energy

En instalaciones con bus principal de 48V — sistemas de almacenamiento residencial, instalaciones industriales, plantas de autoconsumo — es habitual la necesidad de alimentar equipos que operan a 24V. La solución más sencilla sería un convertidor reductor no aislado, pero hay casos donde esa conexión no es conveniente: dos buses con masas independientes, equipos de 24V con su propia referencia, o instalaciones donde la separación eléctrica es un requisito de seguridad. El Orion-Tr 48/24-12A Aislado resuelve eso en un cuerpo de 130 × 186 × 70 mm: reduce la tensión de 48V a 24V con separación galvánica completa, entregando 12A continuos y 280W de potencia.

Orion-Tr 48/24-12A Aislado: el modelo intermedio de la gama 48/24

El transformador interno de este convertidor actúa como barrera eléctrica completa entre los dos circuitos, sin ningún compromiso en la potencia disponible. Eso significa que un fallo en el bus de 48V — una sobretensión, un cortocircuito — no se propaga a los equipos de 24V conectados a la salida, y viceversa. Además, la tensión de salida es ajustable entre 25,0V y 29,0V mediante potenciómetro interno, lo que permite adaptarla al tipo de batería de plomo de 24V instalada. Con 12A de salida, este modelo cubre el grueso de las cargas auxiliares de 24V de una instalación: varios equipos funcionando a la vez, o la carga de una batería de capacidad media. Cuando el consumo es mínimo, en cambio, el modelo de 5A resulta más que suficiente; cuando es muy exigente, el de 16A aporta el margen necesario.

Características técnicas destacadas

• Aislamiento galvánico completo — masa de entrada y masa de salida completamente separadas. Imprescindible en sistemas de 48V donde los equipos de 24V no deben compartir masa con el bus principal.
• Reducción 48V → 24V / 12A / 280W — el modelo intermedio de la gama aislada 48/24, dimensionado para el consumo medio de cargas auxiliares de 24V desde un sistema principal de 48V.
• Tensión de salida ajustable — regulable entre 25,0V y 29,0V mediante potenciómetro interno, adaptable a AGM, GEL y plomo abierto de 24V.
• Formato 130 × 186 × 70 mm — cuerpo de tamaño medio, instalación sencilla en cuadros eléctricos con espacio suficiente para su disipación.
• Eficiencia superior al 87% — rendimiento competitivo para un convertidor con transformador de aislamiento interno y relación de reducción de 2:1.
• Sin ventilador — disipación pasiva completamente silenciosa, sin partes móviles ni mantenimiento.
• Protecciones integradas — contra cortocircuito, sobretemperatura y sobretensión de entrada, con recuperación automática.

Especificaciones técnicas

Sistema completo / Instalación recomendada

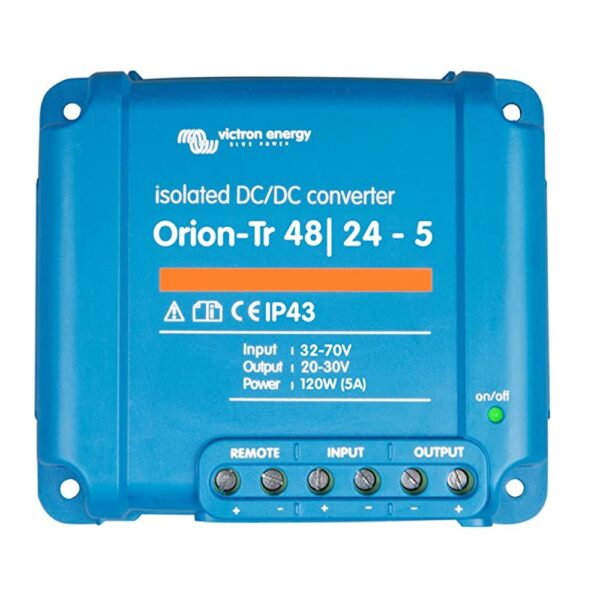

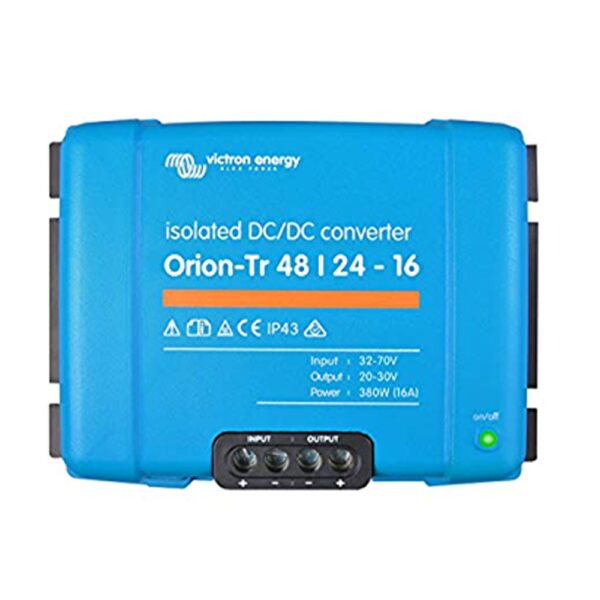

Este convertidor encaja en sistemas de 48V con cargas auxiliares de 24V de consumo medio y separación eléctrica como requisito. Si la demanda es mínima, el Orion-Tr 48/24-5A Aislado cubre el mantenimiento y las cargas ligeras con un cuerpo más compacto; si es muy exigente, el Orion-Tr 48/24-16A Aislado aporta margen adicional dentro de la misma familia, sin cambiar el concepto de instalación. Si el sistema de 48V incluye baterías de litio, la LiFePO4 NG 51.2V/100Ah es la fuente de entrada más habitual para este tipo de instalación. El estado del banco de 24V de salida puede monitorizarse con el SmartShunt IP65 500A, que proporciona visibilidad completa en tiempo real vía Bluetooth. Finalmente, la documentación oficial Victron Energy incluye hojas de datos y manuales de instalación de toda la gama.

Preguntas frecuentes

¿Cuánta corriente toma del bus de 48V para entregar 12A a 24V?

Con una eficiencia del 87%, para entregar 280W a la salida el Orion-Tr 48/24-12A Aislado toma aproximadamente 322W del bus de 48V — es decir, unos 6,7A a 48V. Al tratarse de un convertidor con relación de reducción 2:1, la corriente de entrada es aproximadamente la mitad que la de salida. Por tanto, el cableado de entrada puede ser de sección reducida: para 6,7A a 48V, 2,5 mm² es suficiente en la mayoría de instalaciones, lo que simplifica el cableado respecto a convertidores que reciben tensiones de entrada más bajas y, en consecuencia, corrientes mucho mayores.

¿Puede este convertidor cargar una batería AGM de 24V de capacidad media?

Sí, dentro de unos límites. Ajustando el potenciómetro interno a la tensión adecuada de la batería AGM de 24V — habitualmente entre 27,2V y 27,6V en flotación — el convertidor la mantiene cargada de forma continua sin sobrecargarla. Sin embargo, al no incorporar un algoritmo de carga adaptativo, no ejecuta fases de absorción y flotación diferenciadas. Por tanto, es ideal para mantenimiento y para cubrir el consumo, pero no sustituye a un cargador con perfil completo si la batería se descarga a fondo con frecuencia. Para ese uso, la versión Smart de la gama gestiona el ciclo completo de forma automática.

Comparativa dentro de la gama aislada 48/24

¿Cuándo elegir el 12A en lugar del 5A o del 16A?

El modelo de 12A es el equilibrio de la gama: cubre la mayoría de instalaciones reales donde hay varias cargas de 24V funcionando de forma simultánea o una batería auxiliar de capacidad media que cargar. El de 5A se queda corto en cuanto se suman dos o tres equipos a la vez, mientras que el de 16A solo aporta ventaja cuando el consumo continuado se acerca a su límite. Conviene además recordar que, a mayor corriente, mayor es el cuerpo del convertidor: el de 12A ocupa más espacio que el de 5A, por lo que la elección depende tanto de la demanda eléctrica como del hueco disponible en el cuadro de instalación.

Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
