Venus GX – Sistema de Monitorización Solar y Gestión Energética – Victron Energy
229,00 €
Código: BPP900400100
El Venus GX de Victron es el centro de control GX compacto y sin pantalla, con VE.Can aislado, Ethernet gigabit, WiFi y Modbus-TCP. Coordina inversores, reguladores y baterías, y envía los datos a VRM.
Se usa en estaciones remotas y telecomunicaciones, bombeos solares, viviendas aisladas, autoconsumo con ESS y barcos.
Descripción

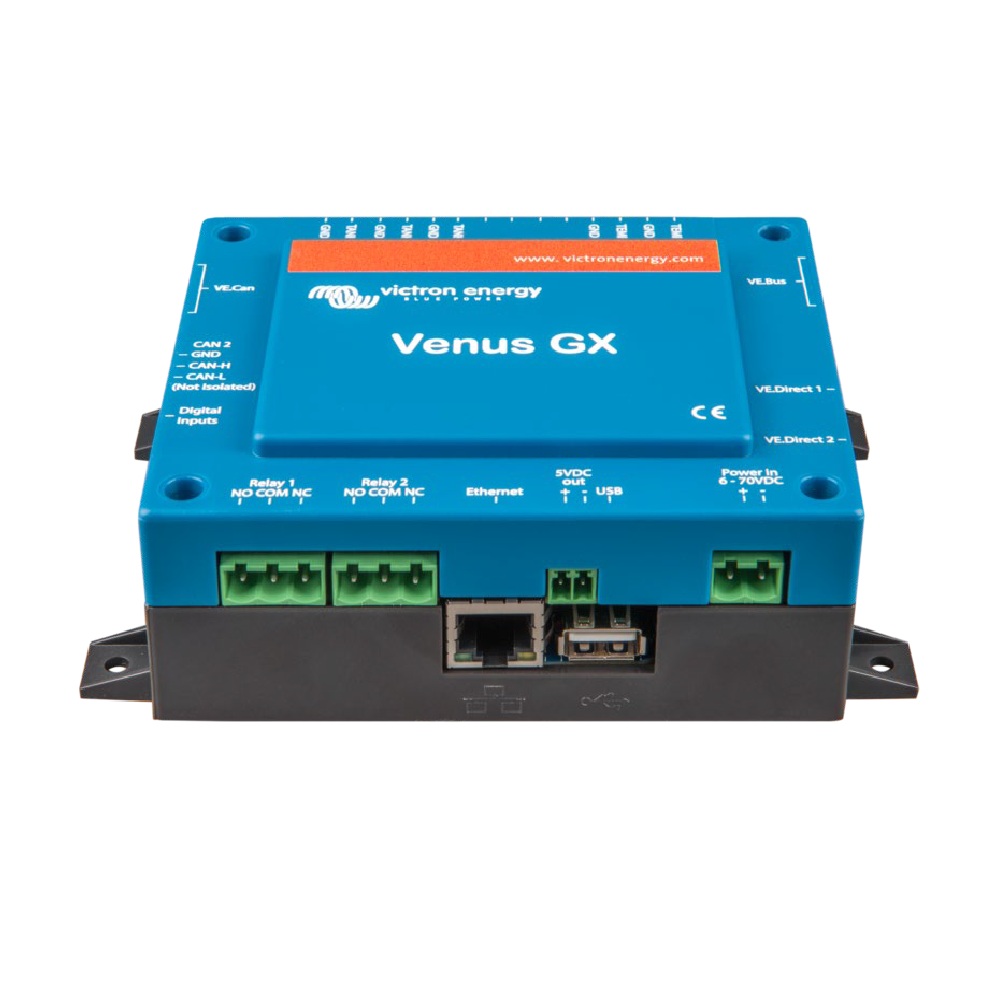

El Venus GX de Victron es un centro de comunicación GX compacto y sin pantalla que coordina todo el sistema Victron. Reúne los datos del inversor cargador, los reguladores y el monitor de batería, y los envía al portal VRM. Además, actúa como gestor de energía en sistemas ESS y arranca el generador cuando hace falta.
Venus GX: aplicaciones habituales
El Venus GX es una opción económica para instalaciones que se controlan sobre todo a distancia. Por ejemplo, casetas de telecomunicaciones, estaciones meteorológicas, bombeos solares o sistemas de vigilancia en obra.
También encaja en viviendas aisladas y sistemas de autoconsumo donde el cliente consulta todo desde el móvil. Asimismo, se usa en barcos y vehículos que no necesitan pantalla fija, porque la Consola Remota ofrece los mismos menús.
Para el instalador, su punto fuerte es el bus VE.Can aislado, que evita bucles de masa con baterías y reguladores CAN. Por eso, sigue siendo una elección sólida en sistemas de 48 V con varios equipos VE.Can.
Características técnicas destacadas
Dispone de dos puertos VE.Direct aislados, dos tomas VE.Bus y dos tomas VE.Can aisladas. A ellos se suma un segundo puerto CAN no aislado, útil para algunas baterías con BMS CAN-bus.
Su conexión de red es completa: Ethernet gigabit, WiFi en modo cliente o punto de acceso y Bluetooth para la puesta en marcha. Por otro lado, ofrece Modbus-TCP para integrarlo en sistemas de control de terceros.
Incluye un relé de 6 A, tres entradas de depósito y dos de temperatura. Igualmente, consume poco: unos 110 mA a 24 V, un detalle importante en instalaciones aisladas que funcionan todo el año.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Referencia | BPP900400100 |
| Tipo de equipo | Centro de comunicación GX sin pantalla |
| Tensión de alimentación | 8 a 70 V CC |
| Consumo | 210 mA a 12 V; 110 mA a 24 V; 60 mA a 48 V |
| Puertos VE.Direct | 2, aislados |
| VE.Bus | 2 tomas RJ45 en paralelo, aisladas |
| VE.Can | 2 tomas RJ45 en paralelo, aisladas |
| Segundo puerto CAN | 1, no aislado |
| Ethernet | 10/100/1000 Mb, RJ45, aislado salvo la malla |
| WiFi | 2,4 GHz, modo cliente y punto de acceso |
| Bluetooth | Bluetooth Low Energy para configurar la red |
| Puertos USB | 2, no aislados |
| Relé | 1 contacto libre de potencial NA/COM/NC; 6 A a 250 V CA o 30 V CC |
| Entradas de nivel de depósito | 3 resistivas (estándar europeo 0-180 Ω o americano 240-30 Ω) |
| Entradas de temperatura | 2 (sensor ASS000001000 no incluido) |
| Integración con terceros | Modbus-TCP y API JSON del portal VRM |
| Temperatura de funcionamiento | -20 a +50 °C |
| Dimensiones (al x an x fo) | 45 x 143 x 96 mm |
| Normas | EN 60950-1; EN 61000-6-1/2/3; EN 55014-1/2 |
Sistema completo / Instalación recomendada
El Venus GX se fija en el cuadro técnico, en un lugar seco y ventilado. Se alimenta desde la batería, entre 8 y 70 V, con su propio fusible en el positivo. Así sigue funcionando aunque el inversor se apague por baja tensión o sobrecarga.
Por VE.Bus se conecta a inversores cargadores como el MultiPlus-II 24/3000 o el Quattro 48/5000. En los puertos VE.Direct entran reguladores y monitores, por ejemplo el SmartShunt 1000A.
El bus VE.Can aislado admite reguladores como el BlueSolar MPPT 150/100 VE.Can. Además, las baterías con BMS CAN-bus se conectan con el cable VE.Can a CAN-bus BMS tipo B. En los extremos libres del bus siempre va un terminador VE.Can.
Para ESS con conexión a red, un medidor de energía ET340 informa al Venus GX de los flujos de red. Finalmente, las entradas de temperatura trabajan con el sensor de temperatura para Venus GX.
Preguntas frecuentes sobre la elección del Venus GX
¿Venus GX o Cerbo GX MK2?
El Cerbo GX MK2 tiene tres VE.Direct, dos relés, más entradas y admite pantalla GX Touch. El Venus GX, en cambio, es más económico y suficiente cuando el sistema se controla desde el móvil.
¿Y si quiero ver el sistema en una pantalla?
El Venus GX no admite pantalla GX Touch, así que se usa la Consola Remota en un móvil o tableta. Para una pantalla fija, el Ekrano GX integra ambas cosas.
Preguntas frecuentes sobre la instalación del Venus GX
¿Cómo conecto más de dos equipos VE.Direct?
Mediante sus puertos USB, con una interfaz VE.Direct a USB por cada equipo adicional.
¿Qué hago si no hay internet en la instalación?
Un módem GX LTE 4G conectado por USB da acceso a VRM mediante una tarjeta SIM. Así se supervisan casetas y fincas sin red fija.
Preguntas frecuentes sobre el funcionamiento
¿Puede arrancar un generador?
Sí, con su relé, según estado de carga, tensión, consumo o horario. Si hacen falta más salidas, el GX IO-Extender 150 añade relés por USB.
¿Se puede integrar en un sistema de control externo?
Sí. Gracias a Modbus-TCP, un PLC o un sistema domótico puede leer datos y enviar órdenes al Venus GX. Por su parte, la API de VRM permite consultar el histórico desde otras aplicaciones.
Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
Documentación
