Ekrano GX – Panel de Control y Monitorización Solar con Pantalla – Victron Energy

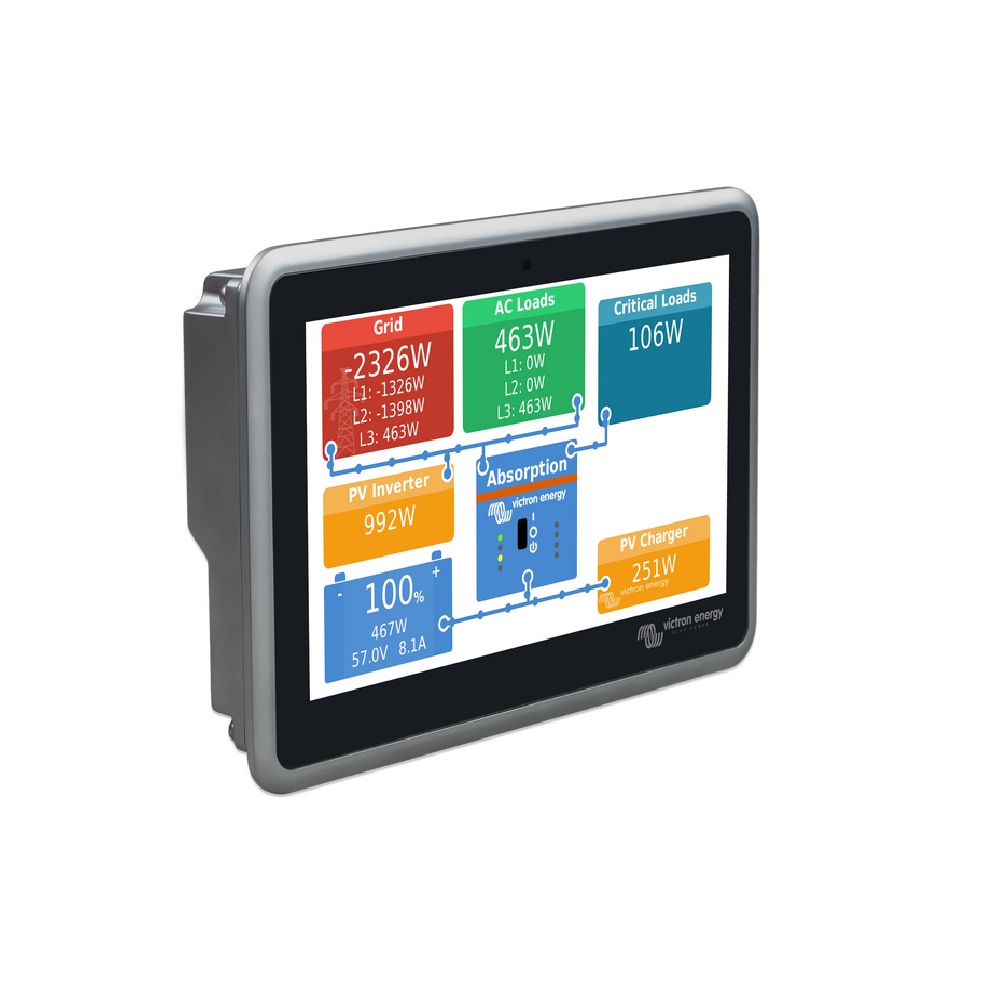

El Ekrano GX de Victron reúne en un solo equipo el centro de control GX y una pantalla táctil de 7 pulgadas. Desde él se ven y se ajustan el inversor cargador, los reguladores solares, el monitor de batería y el resto de equipos Victron. Además, envía los datos al portal VRM, de modo que la instalación se supervisa a distancia desde el móvil o el ordenador.

Ekrano GX: aplicaciones habituales

El Ekrano GX tiene sentido en cualquier instalación con varios equipos Victron que deban trabajar coordinados. Por ejemplo, en una vivienda aislada con inversor cargador, placas solares, baterías de litio y generador de apoyo.

En barcos y veleros, por su parte, se empotra en el cuadro de navegación y comparte datos con las pantallas multifunción por NMEA 2000. Asimismo, se monta en autocaravanas, vehículos de emergencia y unidades móviles, donde la pantalla integrada evita instalar otro panel aparte.

También encaja en sistemas de autoconsumo con conexión a red, estaciones de telecomunicación y casetas remotas. En todos estos casos, el usuario ve el estado de la energía de un vistazo, y el instalador puede revisarla sin desplazarse.

Características técnicas destacadas

La pantalla de 1024 x 600 píxeles alcanza 1000 cd/m² y regula el brillo con un sensor de luz ambiente. Por eso, se lee bien en un salón, en una cabina con sol o en la penumbra de una sala técnica.

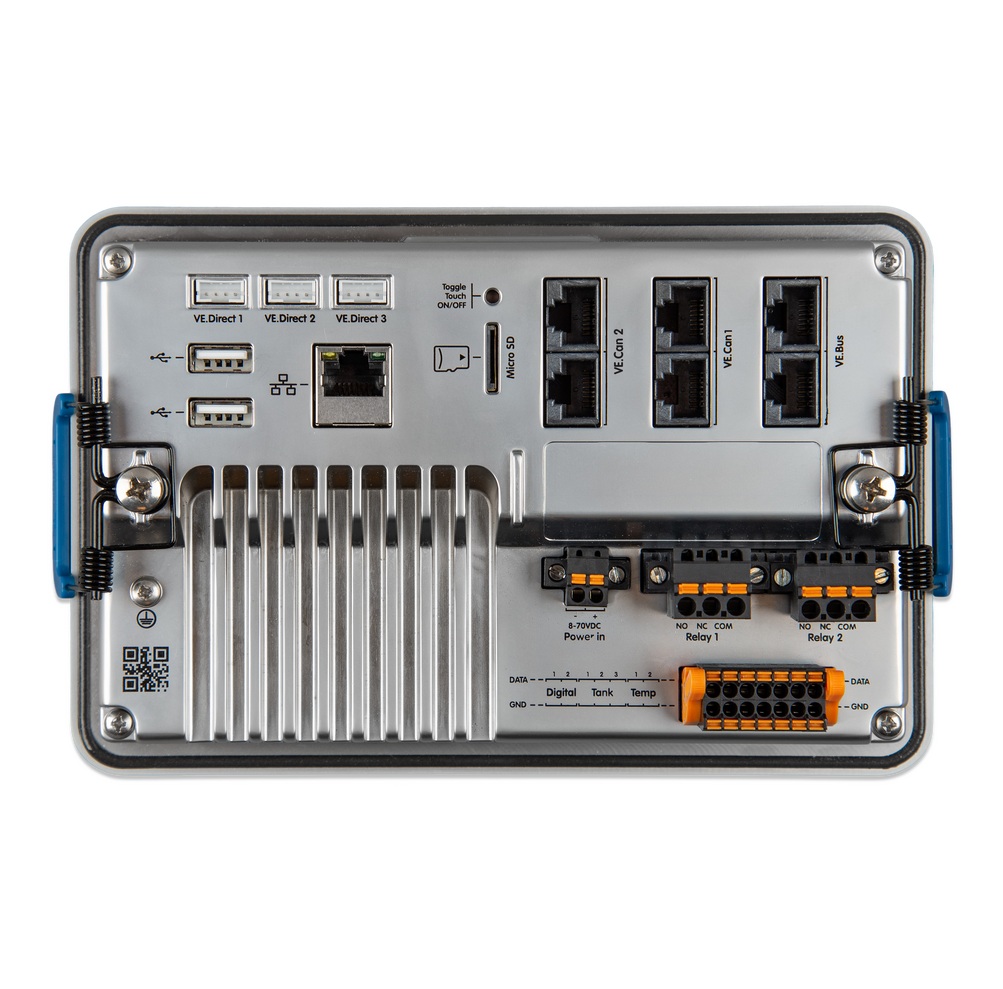

Por detrás dispone de tres puertos VE.Direct aislados, un bus VE.Bus con dos tomas RJ45 y dos puertos VE.Can. A ellos se suman Ethernet, WiFi, dos USB, una ranura MicroSD y dos relés programables. Igualmente, incluye tres entradas para sensores de depósito, dos de temperatura y dos digitales.

Con Venus OS, el equipo gestiona el arranque y la parada automáticos del generador, el control DVCC de la carga y los sistemas ESS. Por otro lado, un botón empotrado en la parte trasera bloquea el táctil, así que nadie modifica ajustes por error.

Especificaciones técnicas

Sistema completo / Instalación recomendada

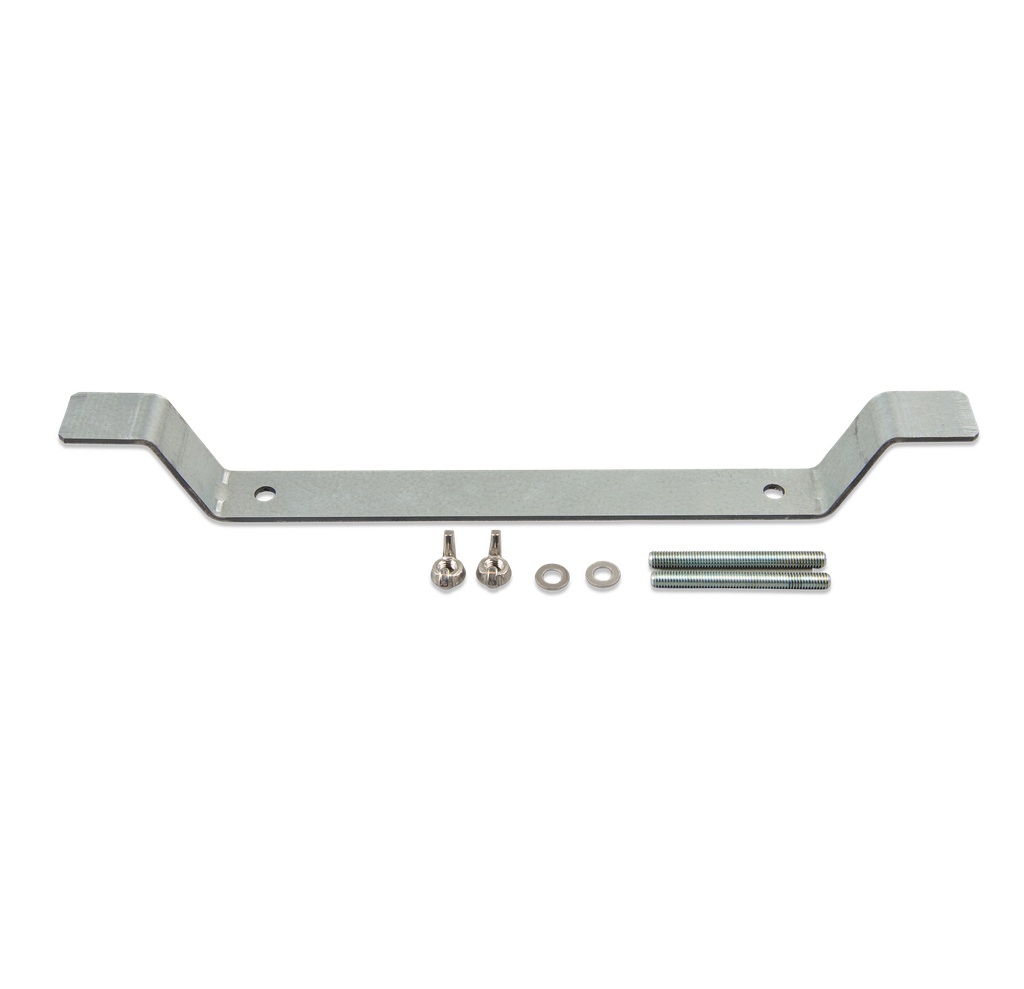

El Ekrano GX se empotra en un hueco del panel según la plantilla del manual. Si hay acceso por detrás, se fija con el soporte de acero y las tuercas de mariposa, y el frontal queda con IP54. Cuando no hay acceso trasero, en cambio, se sujeta con los muelles incluidos. Para montarlo en superficie existe el soporte de pared Ekrano GX. En cualquier caso, se coloca en horizontal y lejos del sol directo.

La alimentación se toma directamente de la batería, entre 8 y 70 V. Para ello se usa el cable incluido, que ya lleva un fusible lento de 3,15 A. No conviene alimentarlo desde la salida de CA del inversor, porque si este se apaga, el GX se apaga con él. Así, se pierde la monitorización justo cuando más falta hace.

Un cable RJ45 UTP une el puerto VE.Bus con inversores cargadores como el MultiPlus-II 48/5000 o el Quattro 48/10000. Los reguladores como el SmartSolar MPPT 150/35 y el SmartShunt 500A van a los puertos VE.Direct con un cable VE.Direct. A su vez, el bus VE.Can admite reguladores VE.Can, el Lynx Smart BMS 500 NG y baterías con BMS CAN-bus. Ese bus siempre se cierra con un terminador VE.Can en cada extremo libre.

Para el acceso remoto basta con la red WiFi o un cable Ethernet hacia el router. Donde no hay internet fijo, el módem GX LTE 4G conecta el sistema con VRM mediante una tarjeta SIM. Finalmente, el relé 1 puede arrancar el generador y las entradas de temperatura trabajan con el sensor de temperatura para GX.

Preguntas frecuentes sobre la elección del Ekrano GX

¿Qué diferencia hay entre el Ekrano GX y un Cerbo GX con pantalla?

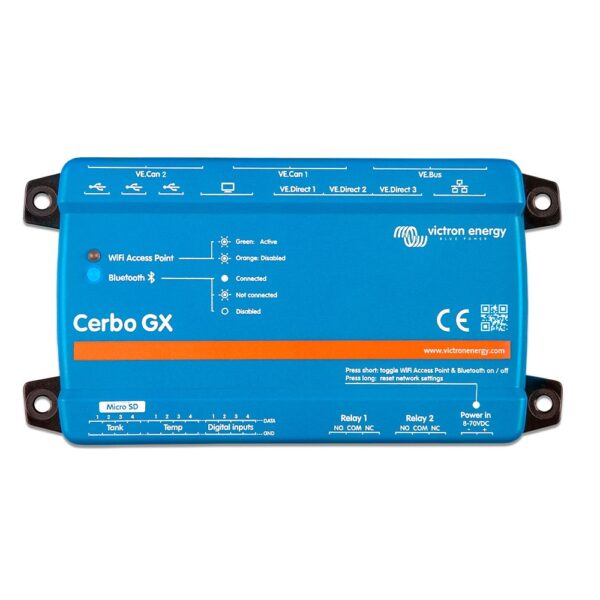

El Cerbo GX MK2 es el mismo tipo de centro de control, pero sin pantalla. Se monta en el cuadro técnico y, si se quiere ver el sistema, se le añade una GX Touch 70 con cable. El Ekrano GX, en cambio, lo integra todo en un solo cuerpo estanco por delante.

¿Me faltarán relés o entradas en una instalación grande?

Para la mayoría de sistemas, dos relés y dos entradas digitales son suficientes. Si se necesitan más, el GX IO-Extender 150 añade salidas y entradas por USB, sin cambiar de equipo.

Preguntas frecuentes sobre la instalación del Ekrano GX

¿Qué hago si necesito más de tres equipos VE.Direct?

Los equipos adicionales se conectan a los puertos USB con una interfaz VE.Direct a USB. El límite total del Ekrano GX es de 25 equipos VE.Direct, sumando puertos y USB.

¿Cómo lo alimento si el sistema lleva un BMS para litio?

Con un VE.Bus BMS NG, el GX se alimenta desde su salida específica para GX. De este modo, sigue encendido aunque el BMS desconecte los consumos para proteger la batería.

Preguntas frecuentes sobre el funcionamiento

¿Puedo controlar la instalación desde el móvil?

Sí. Con conexión a internet, el portal VRM muestra los datos y abre la Consola Remota, que reproduce la pantalla del equipo. Además, en la red local se accede sin internet desde el navegador.

¿Sirve el Bluetooth para leer los equipos SmartSolar?

No. El Bluetooth del Ekrano GX solo sirve para la puesta en marcha y la configuración de red con VictronConnect. Por consiguiente, los reguladores y monitores se conectan por cable VE.Direct, VE.Can o USB.

Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
