SmartSolar MPPT 150/70 Tr – Regulador Solar MPPT con Bluetooth y Bornes Tr – Victron Energy
495,00 €
Código: SCC115070211
El SmartSolar MPPT 150/70 Tr de Victron es un regulador solar MPPT de 70 A y 150 V con Bluetooth, para baterías de 12, 24 o 48 V. En 48 V gestiona hasta 4000 W de placas solares e incorpora relé programable y bornes de 35 mm².
Ideal para bases de turismo activo alejadas de la red, y también para viviendas aisladas grandes, naves o fincas.
Descripción
El SmartSolar MPPT 150/70 Tr de Victron es un regulador de 70 A y 150 V con Bluetooth y bornes de tornillo de 35 mm². Así, con baterías de 48 V gestiona hasta 4000 W de placas, y con 24 V, 2000 W. Además, suma relé programable, encendido remoto y la opción de crear un algoritmo de carga propio. Por eso responde bien en bases de turismo activo y también en viviendas aisladas grandes, naves o fincas. En definitiva, el SmartSolar MPPT 150/70 Tr es el modelo más potente de la serie 150 V sin VE.Can.
SmartSolar MPPT 150/70 Tr para bases de turismo activo: oficina, compresor y vestuarios con energía solar
Las bases de turismo activo organizan rafting, barranquismo o tirolinas desde parajes alejados de los núcleos urbanos. Sin embargo, allí deben funcionar la recepción, los vestuarios con agua caliente, un compresor y la carga de las emisoras. Con el SmartSolar MPPT 150/70 Tr para bases de turismo activo, doce placas cubren la jornada y dejan la batería llena. De este modo, el generador apenas se usa en plena temporada.
Asimismo, una instalación parecida sirve a una casa grande sin red, una nave agrícola o un albergue privado. Por otro lado, el Bluetooth permite al responsable revisar el sistema en cada apertura.
Características técnicas destacadas
En primer lugar, reconoce sin ajustes baterías de 12, 24 o 48 V, mientras que 36 V requiere selección manual. Además, su entrada tolera 150 V en el frío más extremo y opera hasta 145 V, con 50 A de cortocircuito. Por defecto, en 48 V absorbe a 57,6 V y flota a 55,2 V. Por su parte, la ecualización viene desactivada y se habilita solo si la batería lo admite.
Asimismo, el relé SPDT puede arrancar un generador, y la entrada remota permite que el BMS corte la carga. A su vez, su autoconsumo queda por debajo de 20 mA en 48 V. Igualmente, la refrigeración es natural, sin ventilador, y admite hasta 5000 m de altitud. Por último, pesa 3 kg y mide 185 x 250 x 95 mm.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Referencia | SCC115070211 |
| Tensión de batería | 12 / 24 / 48 V, detección automática (36 V mediante ajuste manual) |
| Corriente nominal de carga | 70 A |
| Potencia FV nominal | 1000 W (12 V) / 2000 W (24 V) / 3000 W (36 V) / 4000 W (48 V) |
| Corriente máxima de cortocircuito FV | 50 A |
| Tensión FV máxima en circuito abierto | 150 V máximo absoluto en frío; 145 V para arranque y funcionamiento |
| Eficiencia máxima | 98 % |
| Autoconsumo | Menos de 35 mA (12 V) / menos de 20 mA (48 V) |
| Tensión de absorción (fábrica) | 14,4 / 28,8 / 43,2 / 57,6 V (regulable) |
| Tensión de flotación (fábrica) | 13,8 / 27,6 / 41,4 / 55,2 V (regulable) |
| Tensión de ecualización | 16,2 / 32,4 / 48,6 / 64,8 V (desactivada por defecto) |
| Algoritmo de carga | Multietapa adaptativo; 8 programas predefinidos o definido por el usuario |
| Compensación de temperatura | -16 / -32 / -64 mV/°C |
| Encendido/apagado remoto | Sí, borne de 2 polos |
| Relé programable | SPDT: 4 A hasta 240 V CA; 4 A hasta 35 V CC; 1 A hasta 60 V CC |
| Protecciones | Polaridad inversa FV, cortocircuito en la salida y sobretemperatura |
| Comunicación | Bluetooth integrado (VictronConnect) y puerto VE.Direct |
| Temperatura de trabajo | -30 a +60 °C (potencia nominal completa hasta 40 °C) |
| Humedad | 95 %, sin condensación |
| Altitud máxima | 5000 m (potencia completa hasta 2000 m) |
| Conexiones FV y batería | Bornes de tornillo de 35 mm² (AWG2) |
| Grado de protección | IP43 (electrónica) / IP22 (zona de conexiones) |
| Dimensiones (al x an x p) | 185 x 250 x 95 mm |
| Peso | 3 kg |
| Normas | EN/IEC 62109-1, UL 1741, CSA C22.2 |
Sistema completo / Instalación recomendada
Para la base proponemos doce placas solares de 305 W y 20 V en cuatro cadenas de tres, con un fusible por cadena. Así, en conjunto suman 3660 W en 48 V, por debajo de los 4000 W nominales. Por su parte, cada cadena tiene 119 V de Voc, unos 134 V con -10 °C. Además, la corriente de cortocircuito total queda en 41 A, dentro de los 50 A. Por último, las cadenas bajan hasta la caja de conexiones con cable solar MC4 de 6 mm² y 20 m.
Como acumulación, el banco lo forman cuatro baterías LiFePO4 NG de 51,2 V y 100 Ah en paralelo, con 400 Ah en total. A su vez, el VE.Bus BMS NG protege las celdas y coordina carga y descarga. Por seguridad, la batería se protege con un fusible MEGA de 150 A en su portafusibles MEGA. Igualmente, para el regulador se reserva otro fusible MEGA de 125 A. En la parte de alterna, un MultiPlus-II 48/5000 GX alimenta la base e integra el GX.

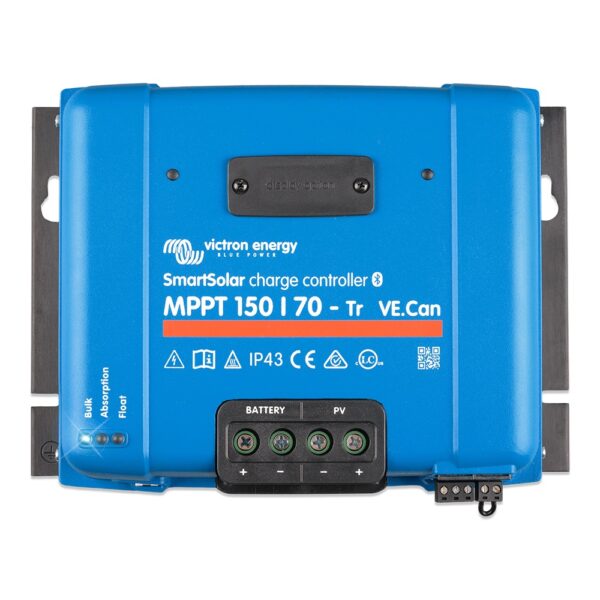

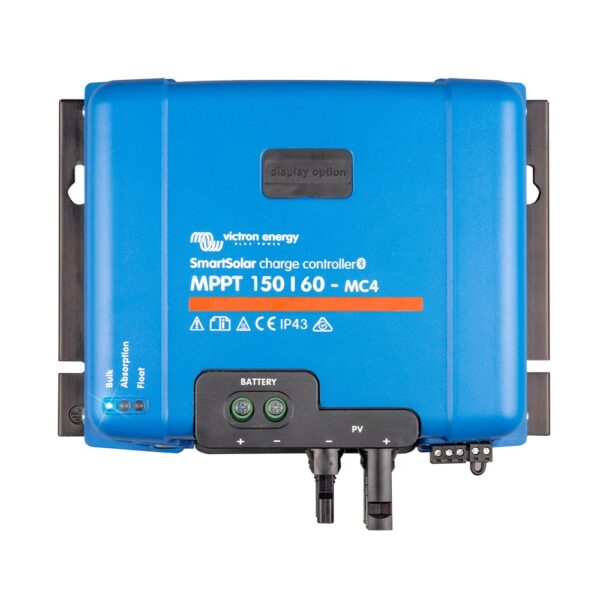

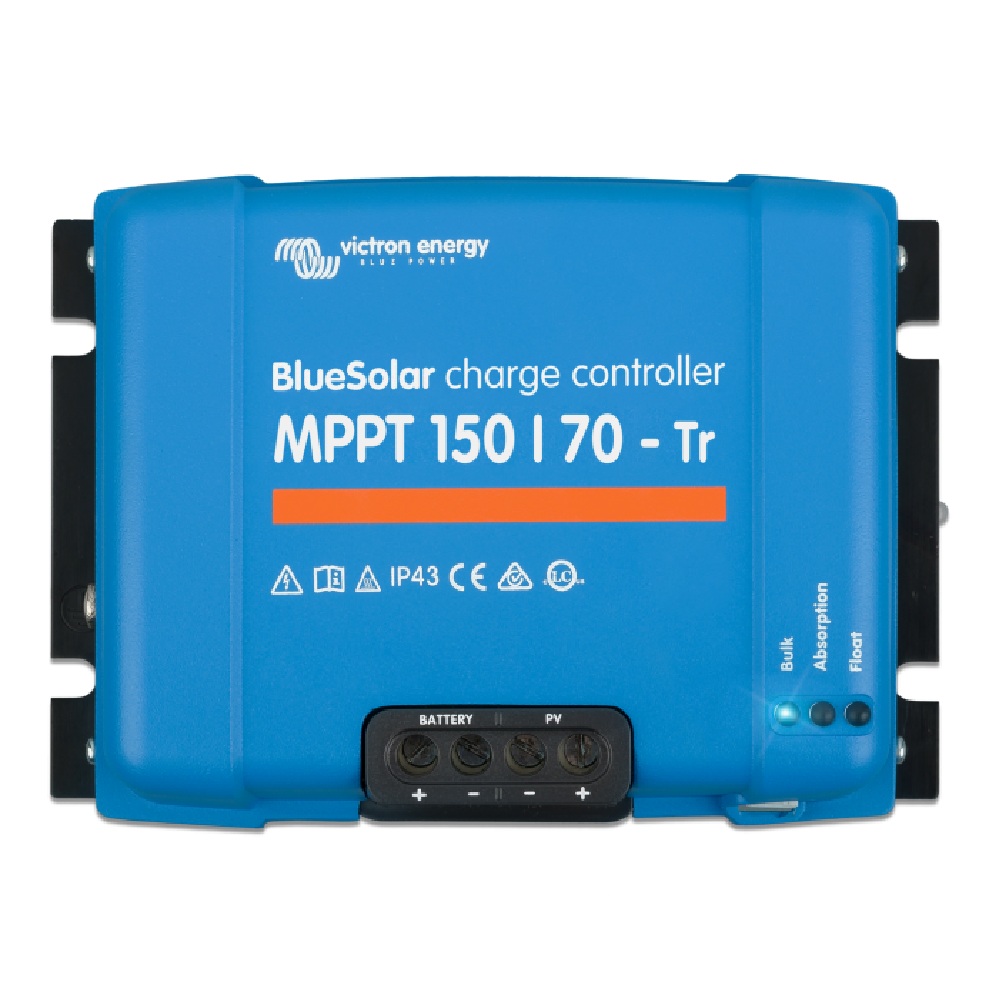

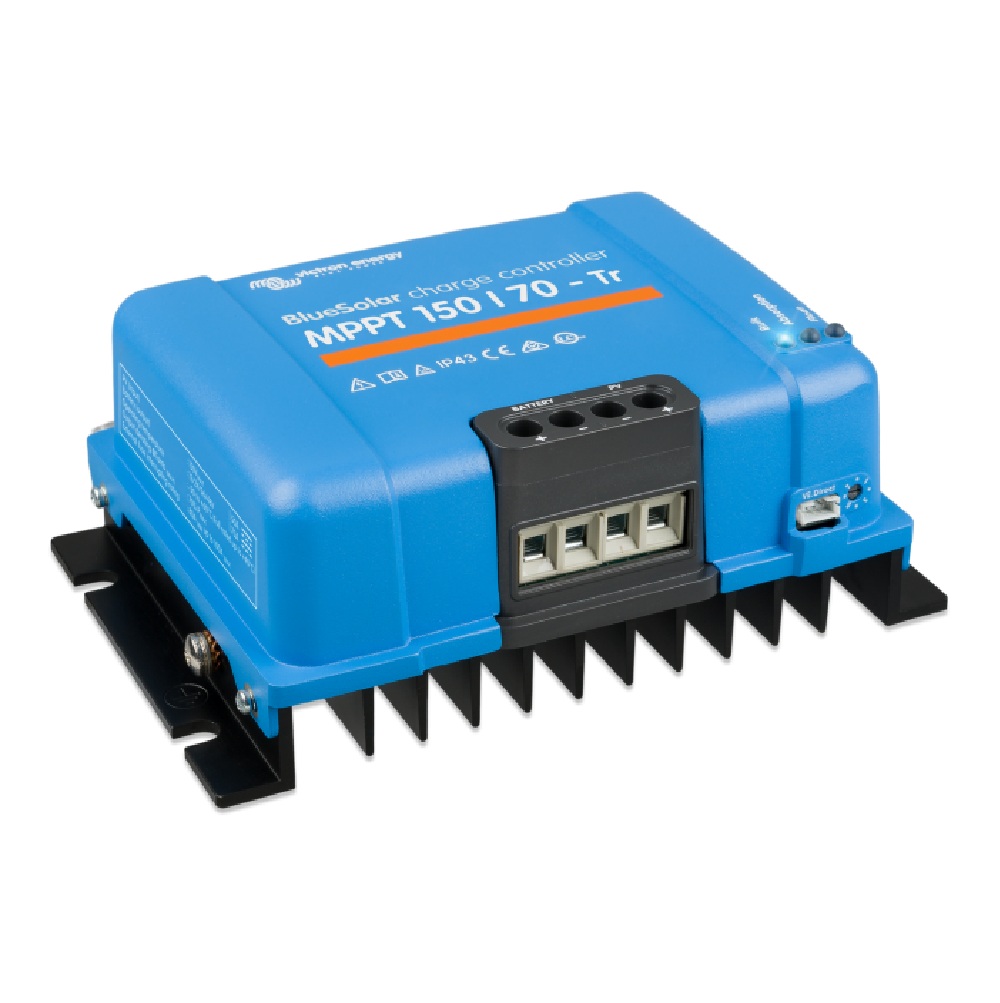

Además, un SmartShunt 500A mide con precisión el estado de carga. Para consumos algo menores existe el SmartSolar MPPT 150/60 Tr. Sin Bluetooth, el equivalente es el BlueSolar MPPT 150/70 Tr. Con varios reguladores sincronizados conviene el SmartSolar MPPT 150/70 Tr VE.Can. En cambio, para 85 A está el SmartSolar MPPT 150/85 Tr VE.Can.
Preguntas frecuentes sobre la elección del SmartSolar MPPT 150/70 Tr
¿Qué placas uso con una batería de 24 V?
Por ejemplo, doce placas solares de 130 W y 12 V en cuatro cadenas de tres, con 1560 W. Cada cadena se mantiene en unos 77 V con heladas.
¿Cómo superviso la base en invierno?
Basta con un módem GX LTE 4G conectado al MultiPlus-II GX. Así, el portal VRM envía alarmas aunque la base esté cerrada.
Preguntas frecuentes sobre la instalación del SmartSolar MPPT 150/70 Tr
¿Qué cable uso hacia la batería?
Para 70 A conviene cable de 25 o 35 mm², según la distancia. Además, el borne admite hasta 35 mm², por lo que no hacen falta adaptadores.
¿Dónde lo coloco dentro de la base?
En el cuarto técnico, lejos de duchas y del almacén de neoprenos mojados. Eso sí, debe quedar en vertical y con aire libre por encima.
Preguntas frecuentes sobre el funcionamiento
¿Sirve como cargador sin batería en el sistema?
No; igual que el resto de reguladores MPPT, necesita una batería conectada para regular la carga. Por tanto, el banco de baterías es siempre el centro de la instalación.
¿Puede convivir con otro regulador?
Sí, varios reguladores pueden cargar la misma batería en paralelo. De hecho, con el GX y DVCC todos reciben los límites de carga del BMS.
Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
