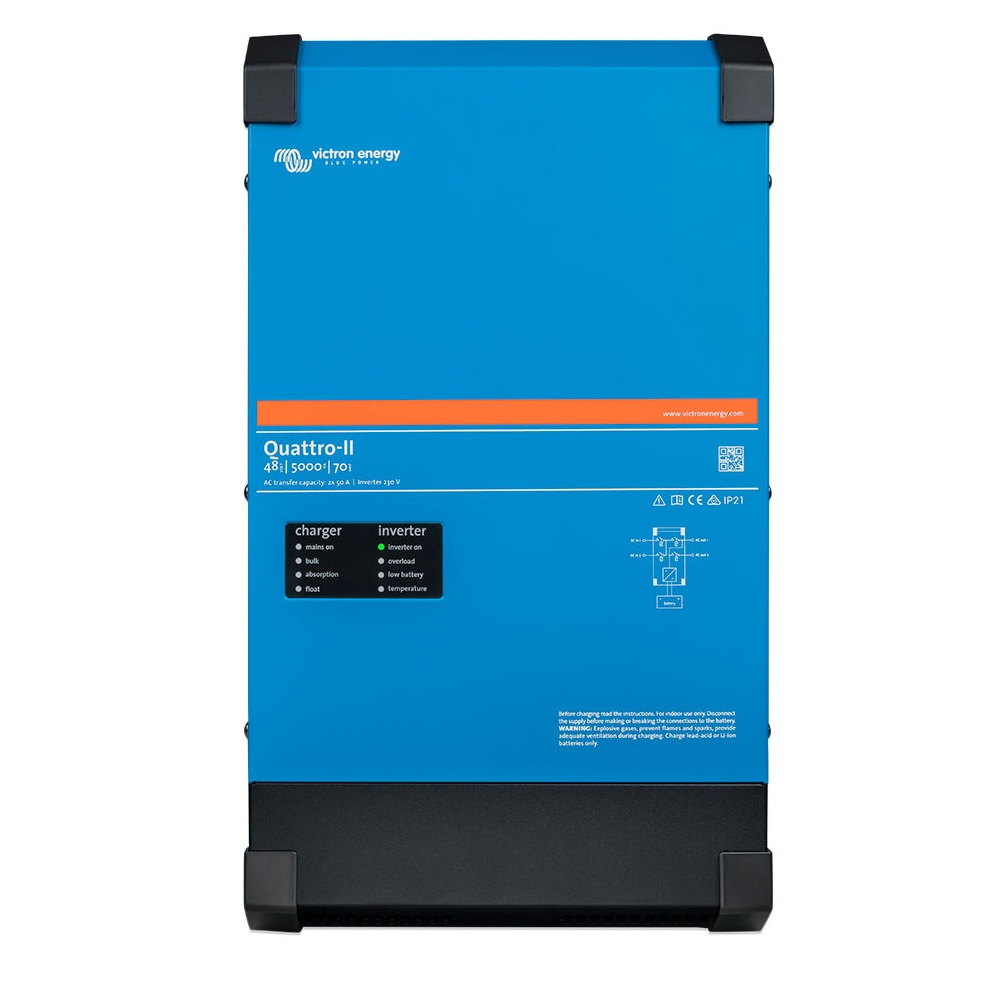

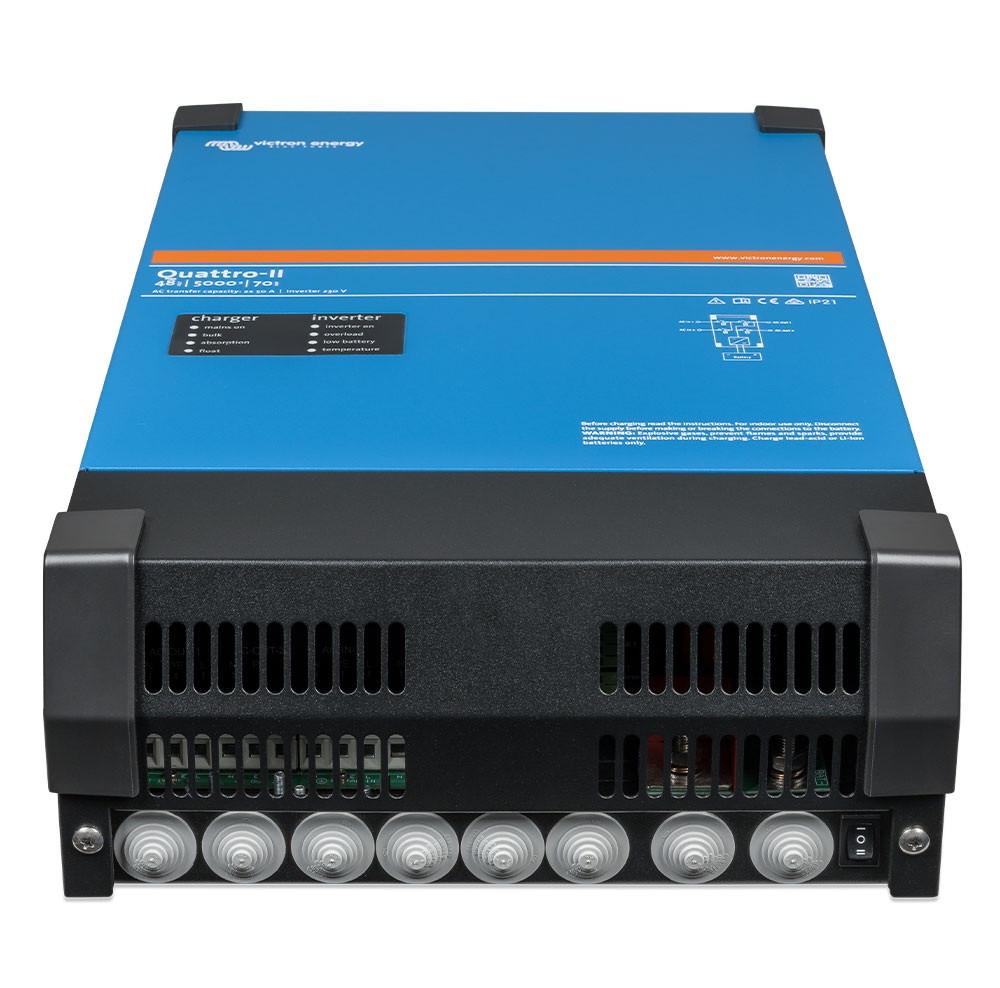

Quattro-II 48/5000/70-50/50 – La Plataforma Quattro-II en 48V con Inyección a Red y Dos Salidas AC – Victron Energy
1.516,00 €
Código: QUA482504010
48V, 5000VA, cargador 70A, dos entradas AC de 50A, dos salidas AC independientes. El Quattro-II 48/5000/70-50/50 de Victron Energy combina la arquitectura avanzada de la plataforma II — inyección a red, gestión automática de múltiples fuentes — con las dos salidas AC del Quattro para gestionar cargas críticas y no críticas de forma completamente separada.
Para viviendas off-grid con generador e inyección a red donde se necesita la máxima funcionalidad disponible en un único equipo de 48V.
Descripción
El Quattro-II 48/5000/70-50/50 de Victron Energy es el modelo que cierra la brecha entre el Quattro estándar y el MultiPlus-II en 48V — combina las dos salidas AC del Quattro con la plataforma avanzada del MultiPlus-II. Frente al Quattro estándar, añade la capacidad de inyección a red y el formato más compacto de la plataforma II. Frente al MultiPlus-II, añade la segunda salida AC para gestión de cargas críticas y no críticas. Por tanto, para instalaciones donde se necesitan las tres funciones simultáneamente — gestión automática de generador, inyección a red y dos salidas AC independientes — el Quattro-II es la única opción del catálogo que las ofrece todas.
Quattro-II frente a Quattro estándar — qué añade la plataforma II
La diferencia clave entre el Quattro-II y el Quattro estándar de 5000VA es la capacidad de inyección a red — función no disponible en el Quattro estándar. Asimismo, el Quattro-II es considerablemente más compacto — 565×320×149mm frente a los 444×328×240mm del Quattro estándar. En cambio, el Quattro estándar tiene entradas de 100A frente a los 50A del Quattro-II — ventaja en instalaciones con generadores de muy alta potencia. Para la mayoría de viviendas off-grid con generadores estándar, los 50A del Quattro-II son más que suficientes.
Características técnicas destacadas
- Dos salidas AC independientes — AC-OUT 1 siempre activa, AC-OUT 2 solo con red o generador.
- Doble entrada AC de 50A — red y generador conectados de forma independiente con gestión automática.
- Capacidad de inyección a red — función no disponible en el Quattro estándar equivalente.
- Inversor 5000VA de onda senoidal pura con pico de 10000W para arranques de alta corriente.
- Cargador de 70A en 48V — 3360W de potencia de carga equivalente a 280A en 12V.
- Solo 104A de corriente DC — cables de 25 mm² y fusible de 125A frente a 95 mm² y 400A en 12V.
- Conectividad VE.Bus — integración completa con sistemas GX para monitorización desde portal VRM.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Referencia | QUA482504010 |
| Denominación | Quattro-II 48/5000/70-50/50 |
| Potencia inversor | 5000 VA continuos |
| Potencia de pico | 10000 W |
| Tensión de entrada DC | 48V DC (38 – 66V) |
| Tensión de salida AC | 230V AC / 50Hz |
| Tipo de onda | Senoidal pura |
| Corriente de carga | 70A |
| Entradas AC | 2 × 50A (red + generador independientes) |
| Salidas AC | 2 (AC-OUT 1 siempre activa / AC-OUT 2 solo con red o generador) |
| Tiempo de transferencia | < 20 ms |
| Inyección a red | Sí — con reguladores MPPT compatibles |
| Eficiencia máxima | 94% |
| Conectividad | VE.Bus |
| Temperatura de trabajo | -20°C a +50°C |
| Dimensiones (An×Al×Prof) | 565 × 320 × 149 mm |
| Peso | 31 kg |
| Contenido del embalaje | 1 × Quattro-II 48/5000/70-50/50 |
Sistema completo con inyección a red y gestión de cargas en 48V
Los equipos críticos se conectan a AC-OUT 1 y los de alto consumo a AC-OUT 2. Un dispositivo GX conectado por VE.Bus coordina el arranque automático del generador, gestiona la producción solar y controla la inyección a red del excedente cuando la batería está llena. Asimismo, desde el portal VRM el estado completo del sistema es visible en tiempo real — producción solar, consumo AC por salida, estado de batería y uso del generador.
Preguntas frecuentes
¿Quattro-II o Quattro estándar para una vivienda off-grid nueva en 48V?
Si la instalación incluye o puede incluir inyección a red en el futuro, el Quattro-II es la elección correcta — esa función no está disponible en el Quattro estándar. El Quattro estándar, en cambio, tiene entradas de 100A frente a los 50A del Quattro-II — ventaja en instalaciones con generadores de muy alta potencia. Para la mayoría de viviendas off-grid con generadores estándar, los 50A del Quattro-II son suficientes.
¿Qué equipos conectar a AC-OUT 1 y cuáles a AC-OUT 2?
AC-OUT 1 es para los equipos que deben funcionar siempre — frigorífico, iluminación, bombas, electrónica y equipos de seguridad. AC-OUT 2 es para los de alto consumo que pueden esperar a tener suministro externo — lavadora, calefacción eléctrica, termo y vitrocerámica. Con esa distribución, la batería se reserva exclusivamente para los equipos críticos.
¿La inyección a red requiere trámites adicionales en España?
Sí — requiere cumplir la normativa vigente, obtener los permisos de la distribuidora y disponer de un contador bidireccional homologado. El Quattro-II proporciona la capacidad técnica, pero la tramitación corre por cuenta del titular. Consulta con un instalador autorizado para los requisitos exactos según tu comunidad autónoma.
Más preguntas frecuentes
¿Qué fusible y cable necesito entre la batería y el Quattro-II?
Con 104A de corriente continua en 48V, el fusible correcto es de 125A clase T a menos de 30cm del terminal positivo. Cable mínimo de 25 mm² hasta 1,5 metros — para distancias mayores, 35 mm² evita caída de tensión bajo carga máxima. Frente al equivalente de 12V que necesitaría 95 mm² y más de 400A, la ventaja del 48V es determinante.
¿Es compatible con baterías LiFePO4?
Sí — totalmente compatible. El Quattro-II se comunica directamente con los BMS compatibles mediante VE.Bus o CAN-bus. El BMS puede enviar señales de corte directamente al equipo para proteger las celdas en situaciones límite, sin ningún relé externo adicional.
Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
