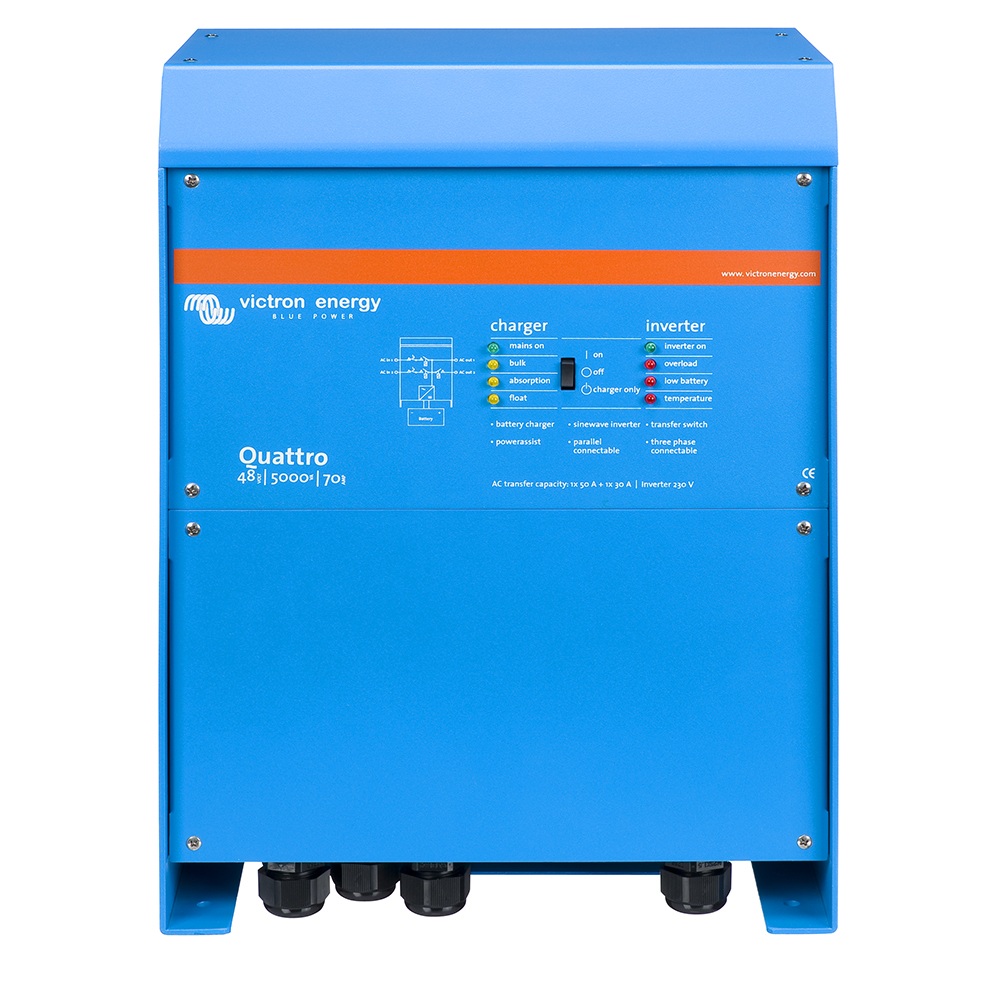

Quattro 48/5000/70-100/100 – Inversor Cargador 48V con Dos Entradas y Dos Salidas AC para Gestión de Cargas – Victron Energy
2.134,00 €
Código: QUA485021010
48V, 5000VA, cargador 70A, dos entradas AC de 100A, dos salidas AC independientes. El Quattro 48/5000/70-100/100 de Victron Energy es el inversor cargador más avanzado de la gama de 48V — dos entradas AC para red y generador independientes y dos salidas AC para gestionar cargas críticas y no críticas de forma completamente separada.
Para viviendas off-grid con generador donde no solo importa la fuente de energía sino también qué equipos se alimentan en cada momento — con la ventaja del cableado DC mínimo que ofrece el 48V.
Descripción
El Quattro 48/5000/70-100/100 de Victron Energy añade una dimensión que ningún MultiPlus puede ofrecer en 48V — la segunda salida AC. Frente al MultiPlus-II equivalente, que tiene dos entradas AC pero una única salida, el Quattro tiene dos entradas y dos salidas independientes. AC-OUT 1 está siempre activa tanto desde red como desde batería. AC-OUT 2, en cambio, solo está activa cuando hay suministro de red o generador disponible — se desconecta automáticamente en modo batería. Por tanto, conectando los equipos imprescindibles a AC-OUT 1 y los de alto consumo a AC-OUT 2, la batería se reserva exclusivamente para los equipos críticos.
Las dos salidas AC en una vivienda off-grid de 48V
En una vivienda off-grid, los equipos imprescindibles — frigorífico, iluminación, electrónica, bombas — se conectan a AC-OUT 1 y están disponibles siempre desde batería. La lavadora, el termo eléctrico o la vitrocerámica, en cambio, se conectan a AC-OUT 2 y solo funcionan cuando hay red o generador disponible. Asimismo, la ventaja del 48V frente al equivalente de 12V es que la corriente de descarga continua es de solo 104A — cables de 25 mm² y fusible de 125A frente a los más de 400A y 95 mm² del equivalente de 12V.
Características técnicas destacadas
- Dos salidas AC independientes — AC-OUT 1 siempre activa, AC-OUT 2 solo con red o generador.
- Dos entradas AC de 100A — red y generador conectados de forma independiente con gestión automática.
- Inversor 5000VA de onda senoidal pura con pico de 10000W para arranques de alta corriente.
- Cargador de 70A en 48V — 3360W de potencia de carga equivalente a 280A en 12V.
- Solo 104A de corriente DC — cables de 25 mm² y fusible de 125A frente a 95 mm² y 400A en 12V.
- PowerAssist — añade potencia de batería en AC-OUT 1 cuando la red no cubre el pico de demanda.
- Conectividad VE.Bus — integración completa con sistemas GX para monitorización desde portal VRM.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Referencia | QUA485021010 |
| Denominación | Quattro 48/5000/70-100/100 |
| Potencia inversor | 5000 VA continuos |
| Potencia de pico | 10000 W |
| Tensión de entrada DC | 48V DC (38 – 66V) |
| Tensión de salida AC | 230V AC / 50Hz |
| Tipo de onda | Senoidal pura |
| Corriente de carga | 70A |
| Entradas AC | 2 × 100A (red + generador independientes) |
| Salidas AC | 2 (AC-OUT 1 siempre activa / AC-OUT 2 solo con red o generador) |
| Tiempo de transferencia | < 20 ms |
| Inyección a red | Sí — con reguladores MPPT compatibles |
| Eficiencia máxima | 94% |
| Conectividad | VE.Bus |
| Temperatura de trabajo | -20°C a +50°C |
| Dimensiones (An×Al×Prof) | 444 × 328 × 240 mm |
| Peso | 29 kg |
| Contenido del embalaje | 1 × Quattro 48/5000/70-100/100 |
Sistema completo para vivienda off-grid con generador en 48V
En una vivienda off-grid con generador, el Quattro gestiona solar, red y generador distribuyendo la potencia AC entre cargas críticas en AC-OUT 1 y no críticas en AC-OUT 2. Un dispositivo GX conectado por VE.Bus coordina el arranque automático del generador y proporciona visibilidad completa del sistema desde el portal VRM. Asimismo, con un banco de 300-400Ah a 48V el sistema puede funcionar de forma autónoma la mayor parte del año en zonas con buena irradiación.
Preguntas frecuentes
¿Quattro o MultiPlus-II para una vivienda off-grid con generador en 48V?

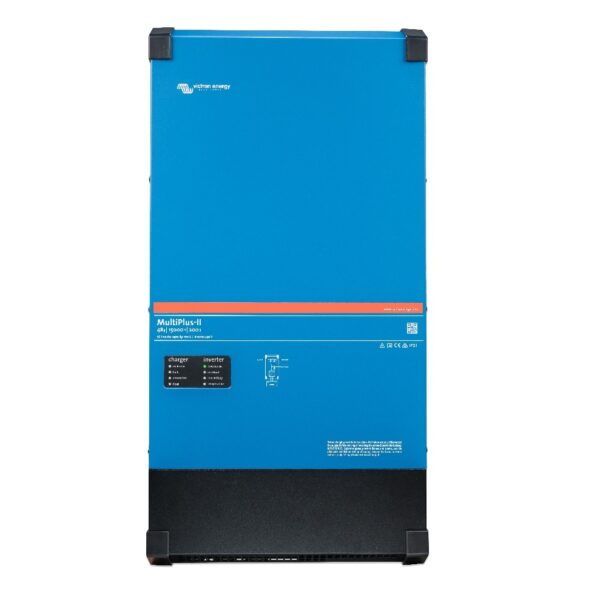

El MultiPlus-II tiene dos entradas AC pero una única salida. Si todos los equipos pueden alimentarse desde batería sin restricciones, el MultiPlus-II es suficiente. En cambio, para instalaciones donde determinados equipos de alto consumo deben funcionar solo con generador o red y nunca drenar la batería, el Quattro es la única opción que resuelve esa necesidad de forma nativa.
¿Qué equipos conectar a AC-OUT 1 y cuáles a AC-OUT 2?
AC-OUT 1 es para los equipos imprescindibles — frigorífico, iluminación, bombas, electrónica y equipos de seguridad. AC-OUT 2 es para los de alto consumo no esenciales — lavadora, calefacción eléctrica, termo y vitrocerámica. Con esa distribución, la batería nunca se drena por consumos que pueden esperar a tener suministro externo disponible.
¿Qué banco de 48V necesita este Quattro?
Con 104A de corriente de descarga continua en 48V, un banco mínimo de 300Ah es el punto de partida correcto. Para viviendas con consumo nocturno elevado, un banco de 400Ah da autonomía real para toda la noche. El cargador de 70A repone esos 400Ah en menos de 6 horas desde red o generador.
Más preguntas frecuentes
¿Qué fusible y cable necesito entre la batería y el Quattro?
Con 104A de corriente continua en 48V, el fusible correcto es de 125A clase T a menos de 30cm del terminal positivo. Cable mínimo de 25 mm² hasta 1,5 metros — para distancias mayores, 35 mm² evita caída de tensión bajo carga máxima. Frente al equivalente de 12V que necesitaría 95 mm² y más de 400A, la ventaja del 48V es determinante.
¿El Quattro 48V es compatible con baterías LiFePO4?
Sí — totalmente compatible. El perfil de carga se configura con VEConfigure y el Quattro se comunica directamente con los BMS compatibles mediante VE.Bus o CAN-bus. El BMS puede enviar señales de corte directamente al equipo para proteger las celdas en situaciones límite, sin ningún relé externo adicional.
Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
