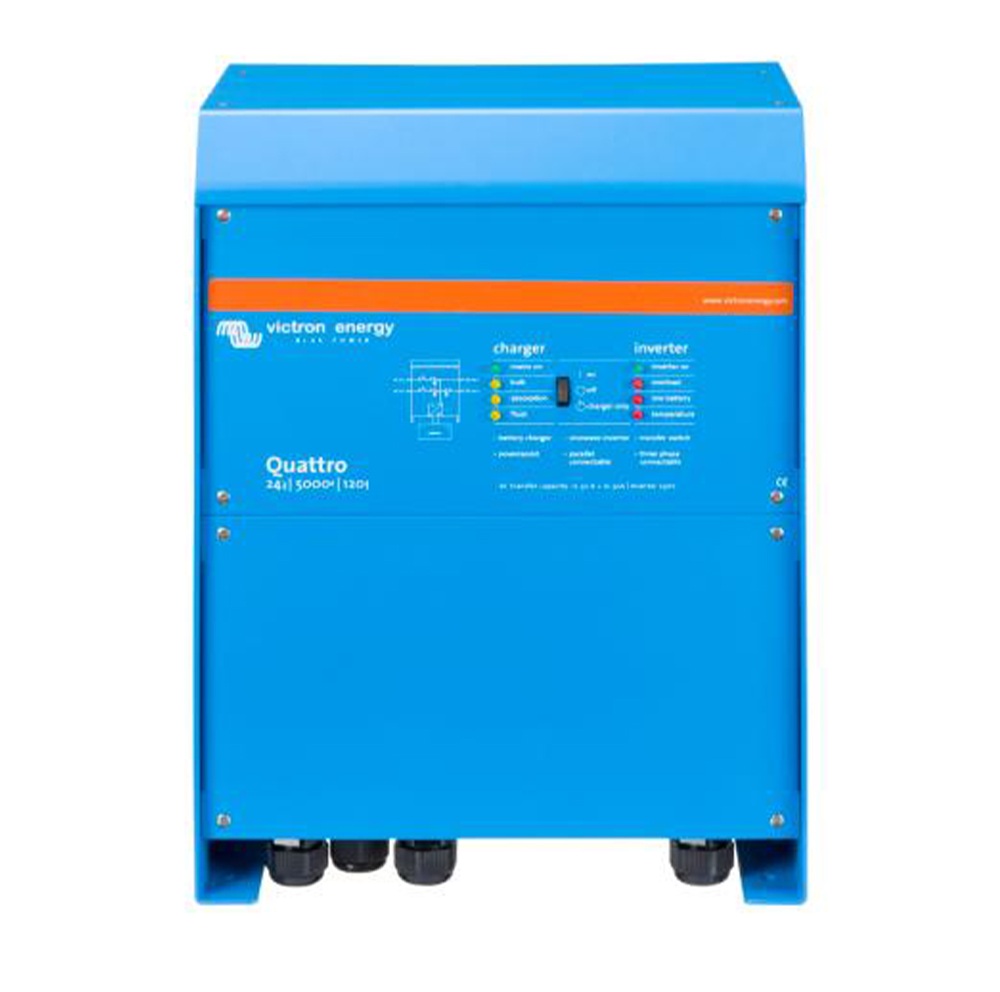

Quattro 24/5000/120-100/100 – Techo Quattro en 24V con Dos Entradas y Dos Salidas de 100A – Victron Energy

El Quattro 24/5000/120-100/100 de Victron Energy es el modelo más potente de toda la gama Quattro en 24V — 5000VA continuos, pico de 10000W, cargador de 120A y dos entradas AC de 100A con dos salidas AC completamente independientes. Frente al Quattro de 3000VA, este modelo escala todas las capacidades al máximo posible en 24V — más inversión, más carga y entradas de 100A que permiten conectar generadores de alta potencia sin ninguna restricción. Las dos salidas AC, asimismo, mantienen la ventaja fundamental del Quattro frente al MultiPlus-II — AC-OUT 1 siempre activa desde batería para los equipos críticos, AC-OUT 2 disponible solo con red o generador para los equipos de alto consumo que no deben drenar la batería.

100A por entrada — qué significa en la práctica

Las entradas de 100A del Quattro 24/5000 permiten conectar generadores y suministros de red de alta potencia sin restricciones — hasta 23000W desde cada entrada AC. En instalaciones con generador de alta potencia en AC-IN 2, esos 100A permiten que el generador trabaje a plena potencia tanto para cargar la batería como para alimentar los equipos AC simultáneamente. En consecuencia, este modelo no tiene ningún cuello de botella en ninguno de sus circuitos AC — ni en la entrada de red, ni en la de generador, ni en ninguna de las dos salidas. Por tanto, para instalaciones donde el consumo simultáneo es muy elevado tanto desde red como desde batería, este Quattro es la única opción dentro de la gama de 24V que cubre esa necesidad sin restricciones.

Características técnicas destacadas

• Dos salidas AC independientes — AC-OUT 1 siempre activa, AC-OUT 2 solo con red o generador.
• Dos entradas AC de 100A — sin restricciones para generadores y suministros de alta potencia.
• Inversor 5000VA de onda senoidal pura con pico de 10000W para cualquier arranque.
• Cargador de 120A en 24V — 2880W de potencia de carga equivalente a 240A en 12V.
• Solo 208A de corriente DC — cables de 50 mm² frente a 120 mm² del equivalente de 12V.
• PowerAssist — añade hasta 5000VA de batería cuando la demanda supera la entrada de red.
• Conectividad VE.Bus — integración completa con sistemas GX para monitorización desde portal VRM.

Especificaciones técnicas

Sistema completo para vivienda off-grid con generador en 24V

En una vivienda off-grid con consumo doméstico completo y generador propio, el Quattro gestiona las tres fuentes — solar, red y generador — distribuyendo la potencia AC entre cargas críticas en AC-OUT 1 y no críticas en AC-OUT 2. Un SmartSolar MPPT 100/30 con cuatro paneles de 200W repone durante el día la energía consumida. Un Cerbo GX conectado por VE.Bus coordina el arranque automático del generador y proporciona visibilidad completa del sistema desde el portal VRM. Asimismo, con un banco de 400Ah a 24V el sistema funciona de forma completamente autónoma la mayor parte del año en zonas con buena irradiación.

Preguntas frecuentes

¿Quattro 24/5000 o MultiPlus-II 24/5000 para una vivienda off-grid?

El MultiPlus-II 24/5000 tiene dos entradas AC pero una única salida. Si todos los equipos de la vivienda pueden alimentarse desde batería sin restricciones, el MultiPlus-II es suficiente. En cambio, para instalaciones donde determinados equipos de alto consumo — calefacción eléctrica, termo, lavadora — deben funcionar solo con generador o red y nunca desde batería, el Quattro es la única opción que resuelve esa necesidad de forma nativa sin instalación eléctrica adicional.

¿Qué equipos conectar a AC-OUT 1 y cuáles a AC-OUT 2?

AC-OUT 1 es para los equipos imprescindibles — frigorífico, iluminación, bombas, electrónica y equipos de seguridad. AC-OUT 2, en cambio, es para los de alto consumo que pueden esperar a tener suministro externo — lavadora, calefacción eléctrica, termo y vitrocerámica. Con esa distribución, la batería se reserva exclusivamente para los equipos críticos y nunca se drena por consumos no esenciales.

¿Qué banco de 24V necesita este Quattro para una noche completa?

Con 208A de corriente de descarga continua en 24V, un banco mínimo de 400Ah es el punto de partida correcto para uso intensivo real. Para viviendas con consumo nocturno elevado, un banco de 500Ah a 24V da autonomía real para toda una noche. Asimismo, el cargador de 120A repone esos 500Ah en unas 4 horas desde red o generador — maximizando el aprovechamiento de cada hora de funcionamiento del generador.

Más preguntas frecuentes

¿Qué fusible y cable necesito entre la batería y el Quattro?

Con 208A de corriente continua en 24V, el fusible correcto es de 250A clase T instalado a menos de 30cm del terminal positivo. El cable mínimo es de 50 mm² para distancias hasta 1,5 metros — para distancias mayores, 70 mm² evita caída de tensión bajo carga máxima prolongada. A este nivel de corriente, asimismo, las conexiones deben hacerse con barras de distribución de cobre de sección adecuada, no con terminales convencionales.

¿El Quattro 24/5000 es compatible con baterías LiFePO4?

Sí — totalmente compatible. Para este nivel de potencia en 24V, las baterías LiFePO4 son técnicamente superiores en todos los aspectos — mayor energía útil al 90%, menor peso y más ciclos de vida. El Quattro se comunica directamente con los BMS compatibles mediante VE.Bus o CAN-bus, lo que permite al BMS enviar señales de corte directamente al equipo para proteger las celdas en situaciones límite. En consecuencia, no se necesita ningún relé o dispositivo de corte externo adicional.

Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
