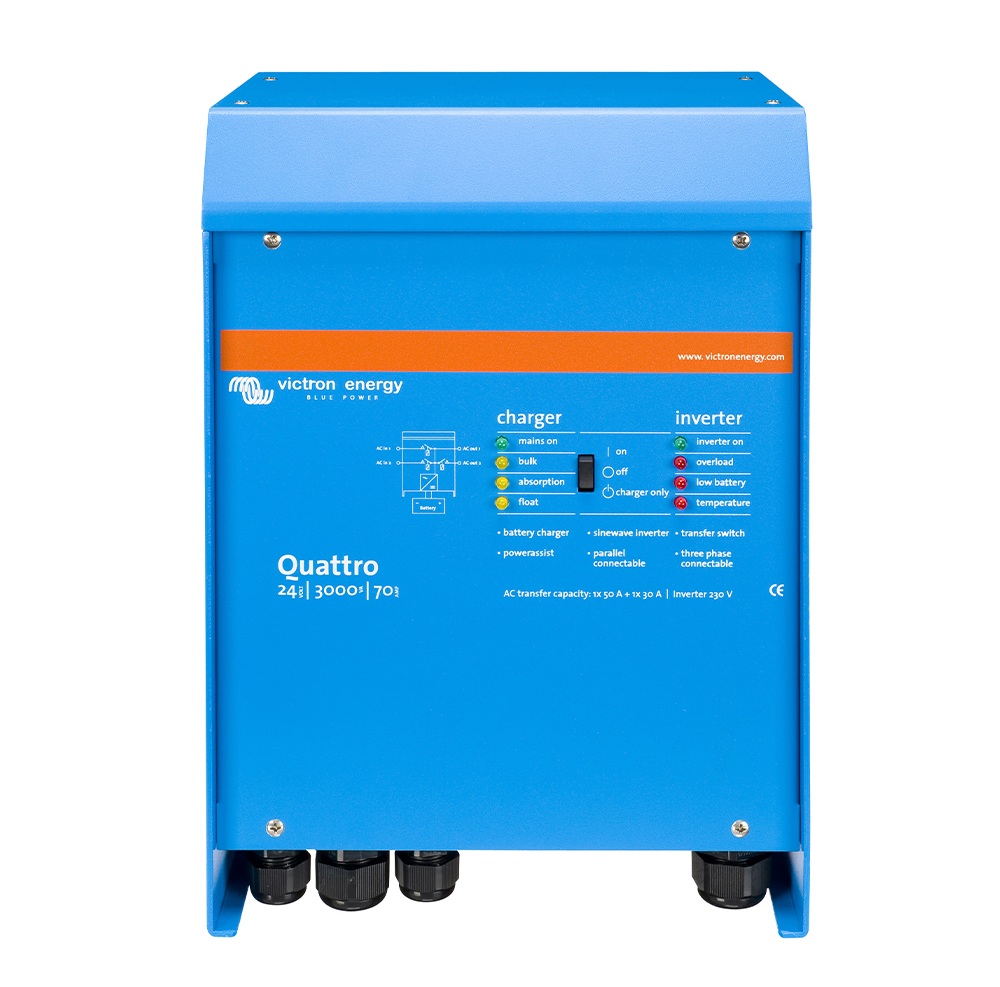

Quattro 24/3000/70-50/50 – Inversor Cargador 24V con Dos Entradas y Dos Salidas AC para Gestión de Cargas – Victron Energy

El Quattro 24/3000/70-50/50 de Victron Energy es la versión de 24V del concepto Quattro — dos entradas y dos salidas AC independientes en un único equipo. Frente al MultiPlus-II equivalente, que tiene dos entradas AC pero una única salida, el Quattro añade la segunda salida AC con un comportamiento específico — AC-OUT 1 siempre activa tanto desde red como desde batería, y AC-OUT 2 disponible únicamente cuando hay suministro de red o generador activo. Por tanto, conectando los equipos imprescindibles a AC-OUT 1 y los de alto consumo a AC-OUT 2, la batería se reserva exclusivamente para los equipos críticos y nunca se drena por consumos que pueden esperar a tener suministro externo disponible. La ventaja del 24V frente al equivalente de 12V es que la corriente de descarga continua es de solo 135A — frente a los 270A en 12V — con el consiguiente ahorro en sección de cables.

Las dos salidas AC en una vivienda off-grid — el diseño correcto

En una vivienda off-grid con generador de respaldo, la gestión de cargas críticas y no críticas es el escenario donde el Quattro demuestra su ventaja sobre cualquier MultiPlus. Los equipos imprescindibles — frigorífico, iluminación, electrónica, bombas — se conectan a AC-OUT 1 y están disponibles siempre desde batería. La lavadora, el termo eléctrico o la vitrocerámica, en cambio, se conectan a AC-OUT 2 y solo funcionan cuando hay red o generador disponible — evitando que consuman la reserva de batería en los momentos de mayor necesidad. Asimismo, en embarcaciones con generador propio, la segunda salida permite alimentar los equipos de alto consumo solo cuando el generador está en marcha, sin que eso afecte al funcionamiento de los equipos esenciales conectados a la primera salida.

Características técnicas destacadas

• Dos salidas AC independientes — AC-OUT 1 siempre activa, AC-OUT 2 solo con red o generador disponible.
• Dos entradas AC de 50A — red y generador conectados de forma independiente con gestión automática.
• Inversor 3000VA de onda senoidal pura con pico de 6000W para arranques de alta corriente.
• Cargador de 70A en 24V — 1680W de potencia de carga equivalente a 140A en 12V.
• Solo 135A de corriente DC — cables de 35 mm² frente a 70 mm² del equivalente de 12V.
• PowerAssist — añade potencia de batería en AC-OUT 1 cuando la red no cubre el pico de demanda.
• Conectividad VE.Bus — integración completa con sistemas GX para monitorización desde portal VRM.

Especificaciones técnicas

Sistema completo con el Quattro en una vivienda off-grid de 24V

En una vivienda off-grid con generador, el Quattro gestiona las tres fuentes — solar, red y generador — y distribuye la potencia AC entre cargas críticas en AC-OUT 1 y no críticas en AC-OUT 2. Un SmartSolar MPPT 100/30 con tres paneles de 200W contribuye durante el día a la recarga del banco de 24V. Un Cerbo GX conectado por VE.Bus coordina el arranque automático del generador y proporciona visibilidad completa del sistema desde el portal VRM. Asimismo, con un banco de 200-300Ah a 24V el sistema puede funcionar de forma completamente autónoma la mayor parte del año en zonas con buena irradiación.

Preguntas frecuentes

¿Quattro o MultiPlus-II para una vivienda off-grid con generador en 24V?

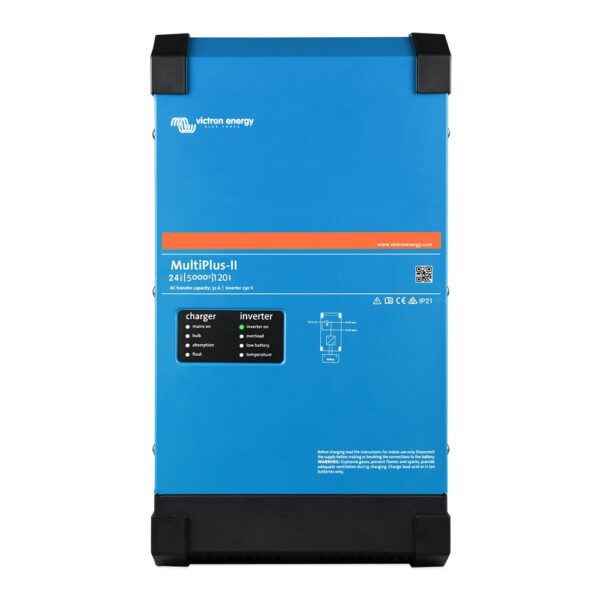

El MultiPlus-II tiene dos entradas AC pero una única salida. Si todos los equipos de la vivienda pueden alimentarse desde batería sin restricciones, el MultiPlus-II es suficiente. En cambio, para instalaciones donde determinados equipos de alto consumo — calefacción eléctrica, termo, lavadora — deben funcionar solo con generador o red y nunca desde batería, el Quattro es la única opción que resuelve esa necesidad de forma nativa sin instalación eléctrica adicional.

¿Qué equipos conectar a AC-OUT 1 y cuáles a AC-OUT 2?

AC-OUT 1 es para los equipos que deben funcionar siempre — frigorífico, iluminación, bombas, electrónica, equipos de seguridad y comunicación. AC-OUT 2, en cambio, es para los equipos de alto consumo que no son imprescindibles en modo autónomo — lavadora, calefacción eléctrica, termo, vitrocerámica. Con esa distribución, la batería se reserva exclusivamente para los equipos críticos y nunca se drena por equipos que pueden esperar a tener generador o red disponibles.

¿El PowerAssist funciona en las dos salidas?

El PowerAssist actúa únicamente sobre AC-OUT 1 — añade potencia de batería cuando la demanda en esa salida supera la corriente de entrada de red disponible. AC-OUT 2, en cambio, solo está activa con red o generador y no recibe apoyo de batería bajo ninguna circunstancia — precisamente porque su función es limitar el consumo al suministro externo disponible.

Más preguntas frecuentes

¿Qué fusible y cable necesito entre la batería y el Quattro?

Con 135A de corriente continua en 24V, el fusible correcto es de 175A clase T instalado a menos de 30cm del terminal positivo. El cable mínimo es de 35 mm² para distancias hasta 1,5 metros — para distancias mayores, 50 mm² evita caída de tensión bajo carga máxima prolongada. Frente al equivalente de 12V que necesita 350A y 70 mm², la ventaja del 24V en el cableado DC es muy significativa.

¿El Quattro 24V es compatible con baterías LiFePO4?

Sí — totalmente compatible. El perfil de carga para LiFePO4 se configura con VEConfigure y el Quattro se comunica directamente con los BMS compatibles mediante VE.Bus o CAN-bus. En consecuencia, el BMS puede enviar señales de corte de carga o descarga directamente al Quattro para proteger las celdas en situaciones límite — sin necesidad de ningún relé o dispositivo de corte externo adicional.

Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
