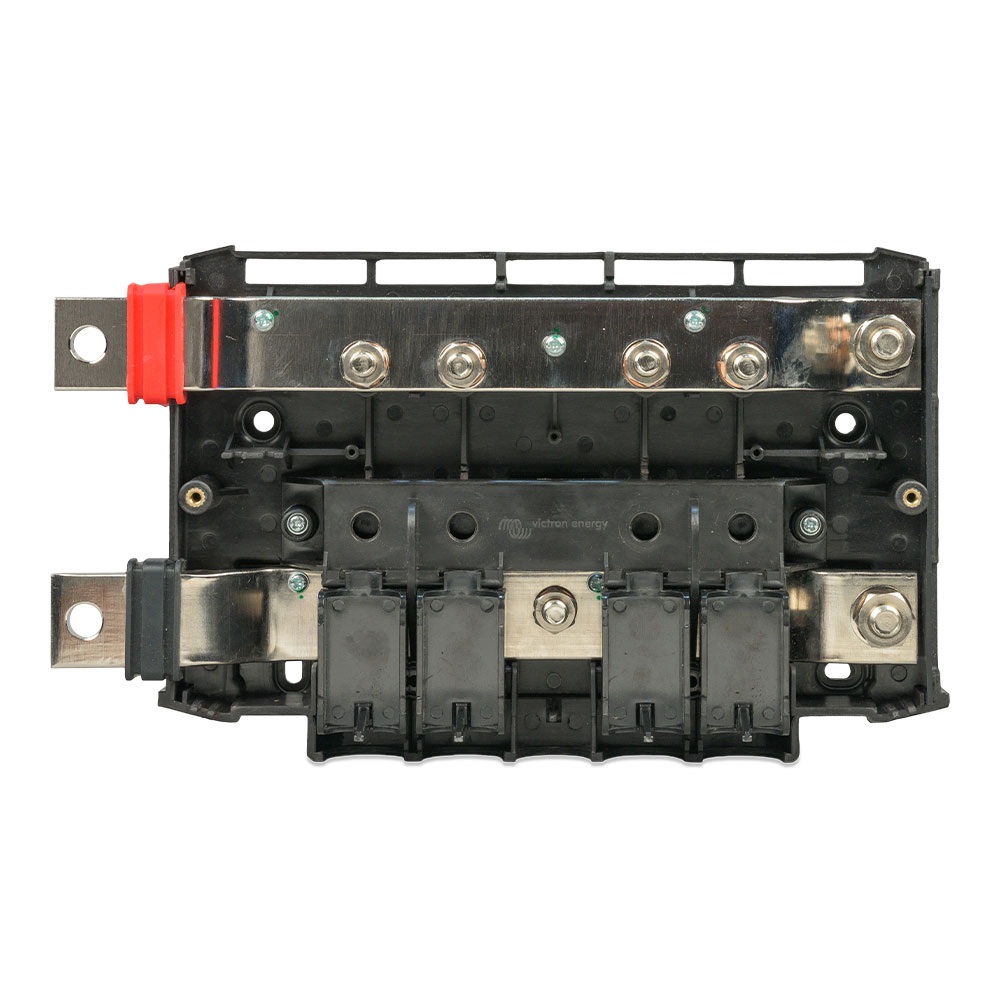

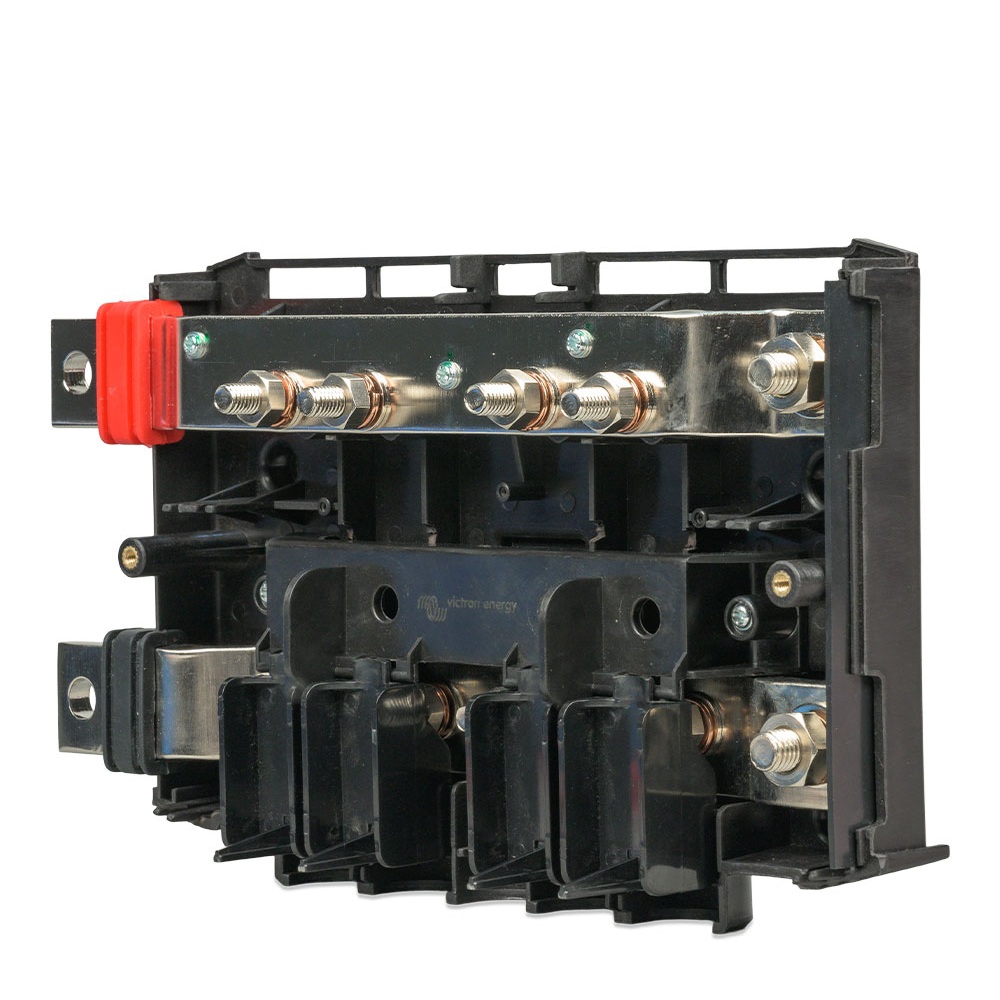

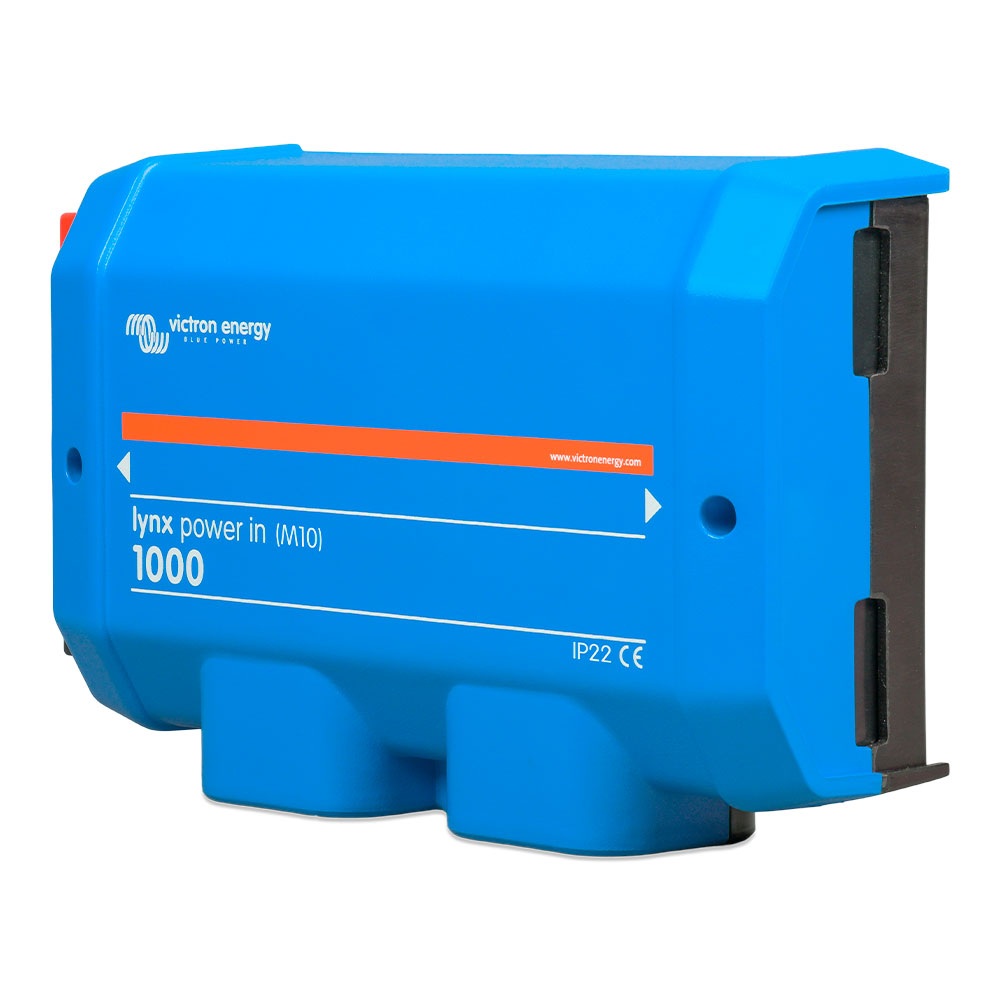

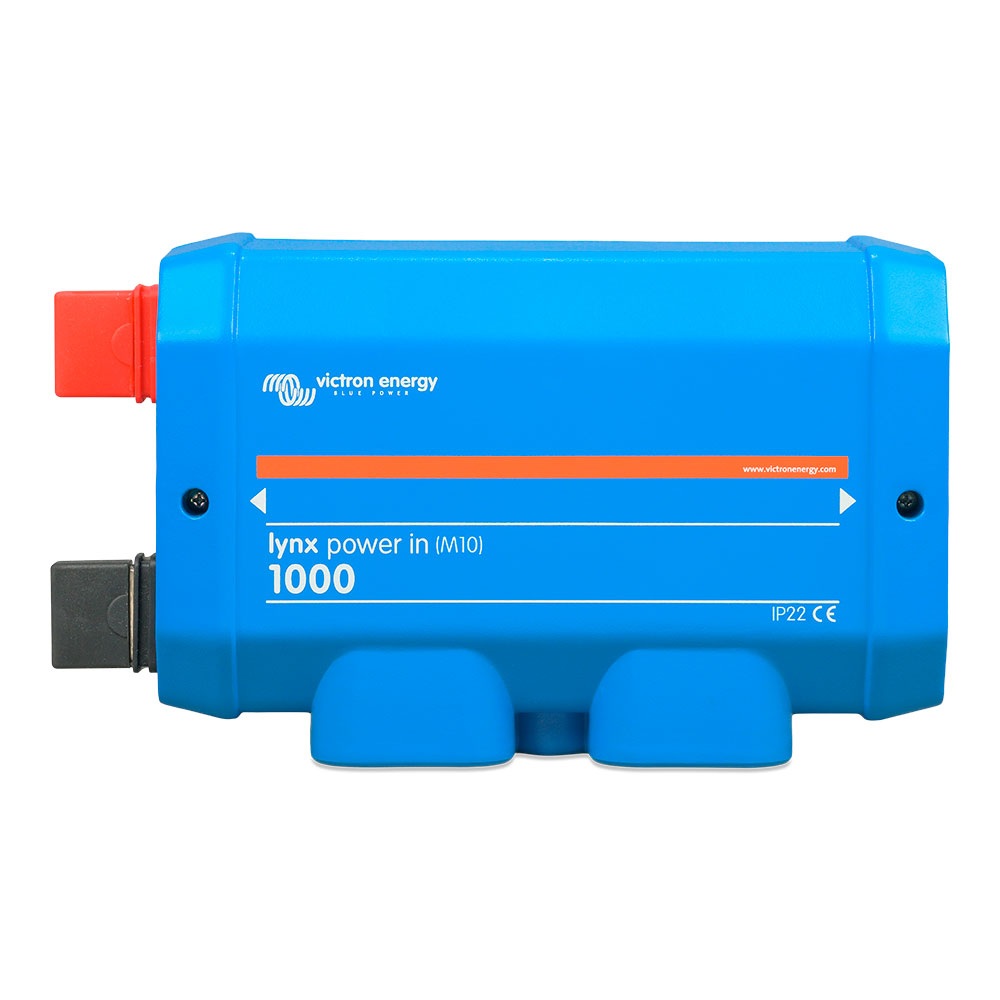

Lynx Power In M10 – Barra de Distribución DC Victron Energy
181,00 €
Código: LYN020102010
El Lynx Power In M10 de Victron Energy es la versión de alta sección del punto de entrada DC del sistema Lynx. Los terminales M10 admiten cables de mayor diámetro que el modelo M8 — los que necesitas cuando el banco de baterías es grande, la corriente es elevada o los cables de batería superan los 70 mm². Si el M8 se queda justo en el dimensionado, este es el modelo correcto.
Misma lógica modular, mismas dimensiones, mismo acoplamiento con el resto del sistema Lynx — solo cambia el tamaño del terminal y la sección de cable que admite.
Descripción
La diferencia entre el Lynx Power In M8 y el M10 no está en lo que hacen — está en lo que aguantan. Ambos son el punto de entrada DC del sistema Lynx. Sin embargo, cuando el banco de baterías tiene una capacidad real de varios cientos de amperios hora y los cables de conexión son de 95 o 120 mm², los terminales M8 se quedan cortos en sección. El Lynx Power In M10 de Victron Energy resuelve eso con terminales de tornillo M10 que aceptan cables de gran sección sin forzar el apriete ni comprometer el contacto eléctrico. Por tanto, es la elección habitual en instalaciones de alta capacidad — sistemas con baterías LiFePO4 de gran formato, bancos de AGM estacionario para uso industrial o instalaciones náuticas con alternadores de alta producción.
Ventajas clave
- Terminales M10 para cables de gran sección — la opción correcta cuando los conductores de batería superan 70 mm².
- Mismas dimensiones que el M8 — intercambiable en el bus Lynx sin modificar el cuadro ni los acoplamientos.
- Barras de cobre de alta conductividad para mínima caída de tensión en sistemas de alta corriente.
Características técnicas destacadas
- Terminales de conexión M10 para cables de alta sección en positivo y negativo del sistema DC.
- Carcasa de policarbonato robusta para montaje fijo en cuadro o armario eléctrico.
- Compatible con el sistema modular Lynx — acoplamiento directo con Distributor, Smart BMS y Shunt VE.Can.
- Permite la conexión de fusibles de clase T para protección del banco de baterías.
- Barras de cobre de alta sección para mínima resistencia de contacto a corrientes elevadas.
- Tapa de protección incluida sobre los terminales de conexión.
- Compatible con sistemas de 12V, 24V y 48V DC sin modificaciones.
- Instalación ampliable — añadir módulos Lynx no requiere tocar el Power In ni el cableado de batería.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Referencia | LYN020102010 |
| Denominación | Lynx Power In M10 |
| Tipo de terminal | M10 |
| Tensión máxima | 48V DC |
| Corriente máxima | 1000A |
| Compatibilidad | Sistema modular Lynx (Distributor, Smart BMS, Shunt) |
| Material barras | Cobre de alta conductividad |
| Material carcasa | Policarbonato |
| Tipo de montaje | Fijo en cuadro o armario eléctrico |
| Temperatura de trabajo | -20°C a +50°C |
| Dimensiones (L×A×Al) | 170 × 290 × 80 mm |
| Peso | 2,1 kg |
| Contenido del embalaje | 1 × Lynx Power In M10 |
M8 o M10 — cómo elegir el Lynx Power In correcto
La elección es sencilla si partes de la sección del cable de batería. Con cables de hasta 70 mm², el M8 es suficiente. A partir de 70 mm² — o cuando la corriente máxima del sistema supera los 400A de forma sostenida — el M10 da el margen necesario para un contacto seguro y una resistencia de conexión mínima. Asimismo, en instalaciones donde el banco de baterías puede ampliarse en el futuro, tiene sentido instalar el M10 desde el principio y evitar tener que rehacer el cableado de batería más adelante. Por tanto, si tienes dudas, el M10 es siempre la opción más conservadora y la que da más margen a largo plazo.
Preguntas frecuentes
¿Puedo mezclar un Lynx Power In M10 con un Lynx Distributor M8 en el mismo bus?
Sí. El acoplamiento entre módulos Lynx es mecánico y no depende del tamaño de los terminales. Puedes combinar libremente módulos M8 y M10 en el mismo bus Lynx según la sección de cable que necesites en cada punto de conexión.
¿Qué sección máxima de cable admite el terminal M10?
Los terminales M10 del Lynx Power In admiten cables de hasta 120 mm² con terminal de ojal adecuado. Para secciones superiores, es necesario usar un terminal de compresión o una barra puente externa antes de la entrada del módulo.
¿El Lynx Power In M10 incluye el fusible de protección del banco de baterías?

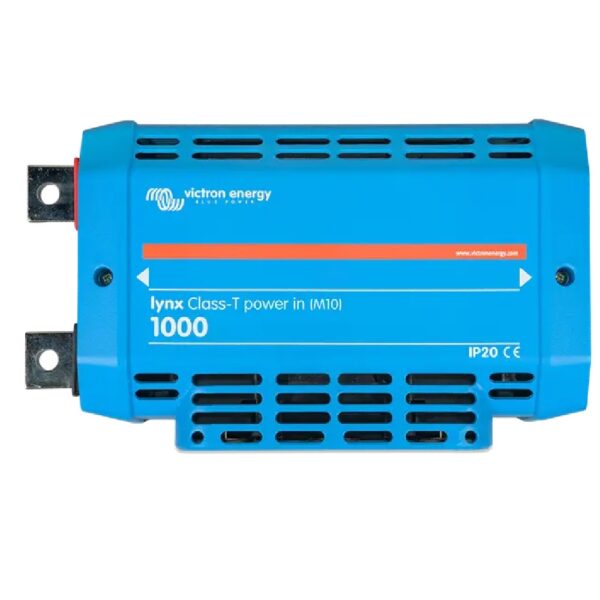

No. El fusible de clase T para protección del banco de baterías se instala entre la batería y la entrada del Power In, y se adquiere por separado. El Lynx Class-T Power In de Victron Energy es la alternativa que integra ese fusible directamente en el módulo.
Más preguntas frecuentes
¿Cuál es la ventaja del Lynx Power In frente a una barra de distribución convencional?
Una barra convencional distribuye corriente pero no forma parte de un sistema. El Lynx Power In se acopla físicamente al Lynx Distributor y al Smart BMS formando un bus DC compacto sin cableado entre módulos. Además, el sistema Lynx es ampliable — añadir un módulo no implica rehacer nada de lo que ya está instalado.
¿Es compatible con el Lynx Smart BMS para baterías de litio?
Sí. El Lynx Power In M10 se acopla directamente al Lynx Smart BMS en el mismo bus. En sistemas con baterías LiFePO4, el Smart BMS gestiona la protección y el corte de la batería mientras el Power In sigue siendo el punto de entrada de corriente al bus DC.
✔ Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
