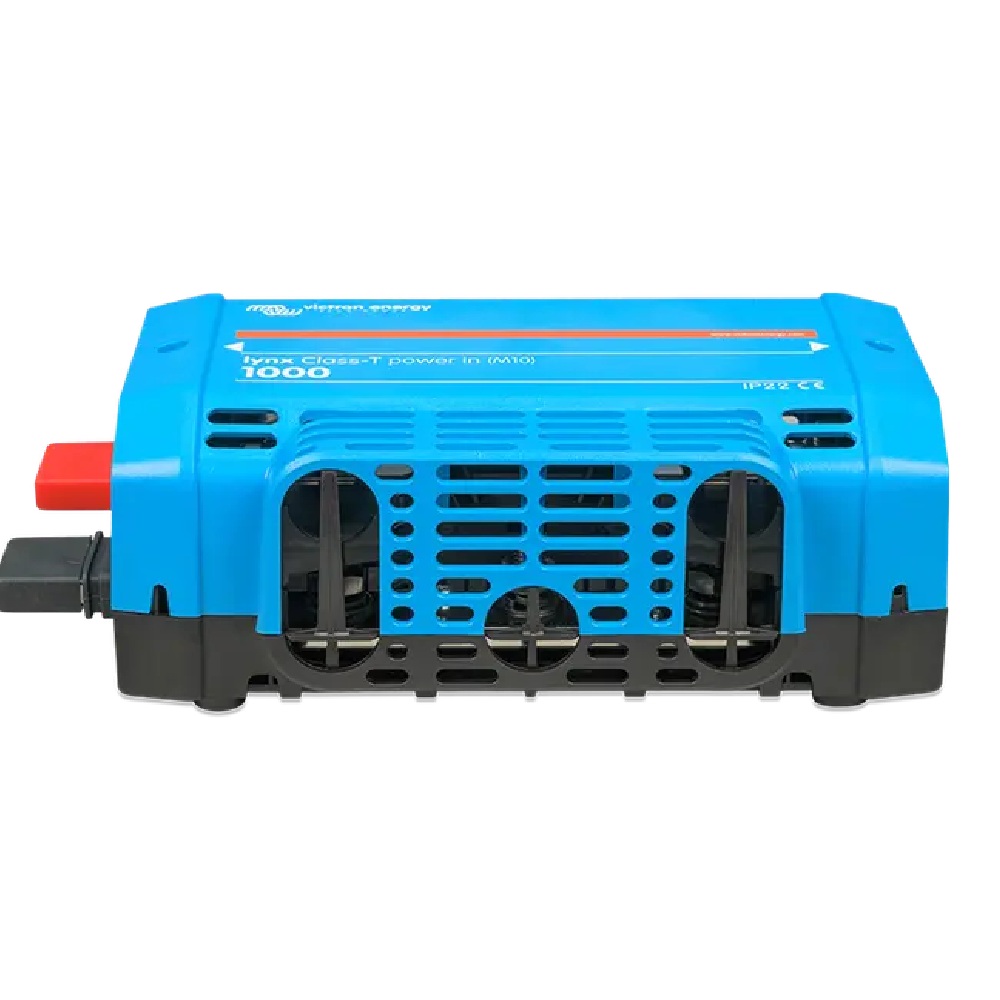

Lynx Class-T Power In M10 – Entrada DC con Fusible de Clase T – Victron Energy

Cualquier instalador con experiencia sabe que el fusible entre el banco de baterías y el bus DC no es opcional — es la primera y más importante protección del sistema. Sin ese fusible, un cortocircuito en cualquier equipo conectado puede liberar toda la energía del banco en fracción de segundo con consecuencias graves. El Lynx Class-T Power In M10 de Victron Energy integra ese fusible de clase T directamente en el módulo de entrada. Por tanto, no necesitas calcular dónde instalarlo, buscar el portafusibles adecuado ni añadir cableado extra entre la batería y el bus. Además, el fusible es accesible y reemplazable sin desmontar el bus Lynx ni desconectar ningún cable.

Ventajas clave

• Fusible de clase T integrado — protección del banco de baterías incluida sin componentes externos adicionales.
• Terminales M10 para cables de gran sección — mismo estándar que el Lynx Power In M10 estándar.
• Fusible accesible y reemplazable sin desmontar el bus ni interrumpir el resto de la instalación.

Características técnicas destacadas

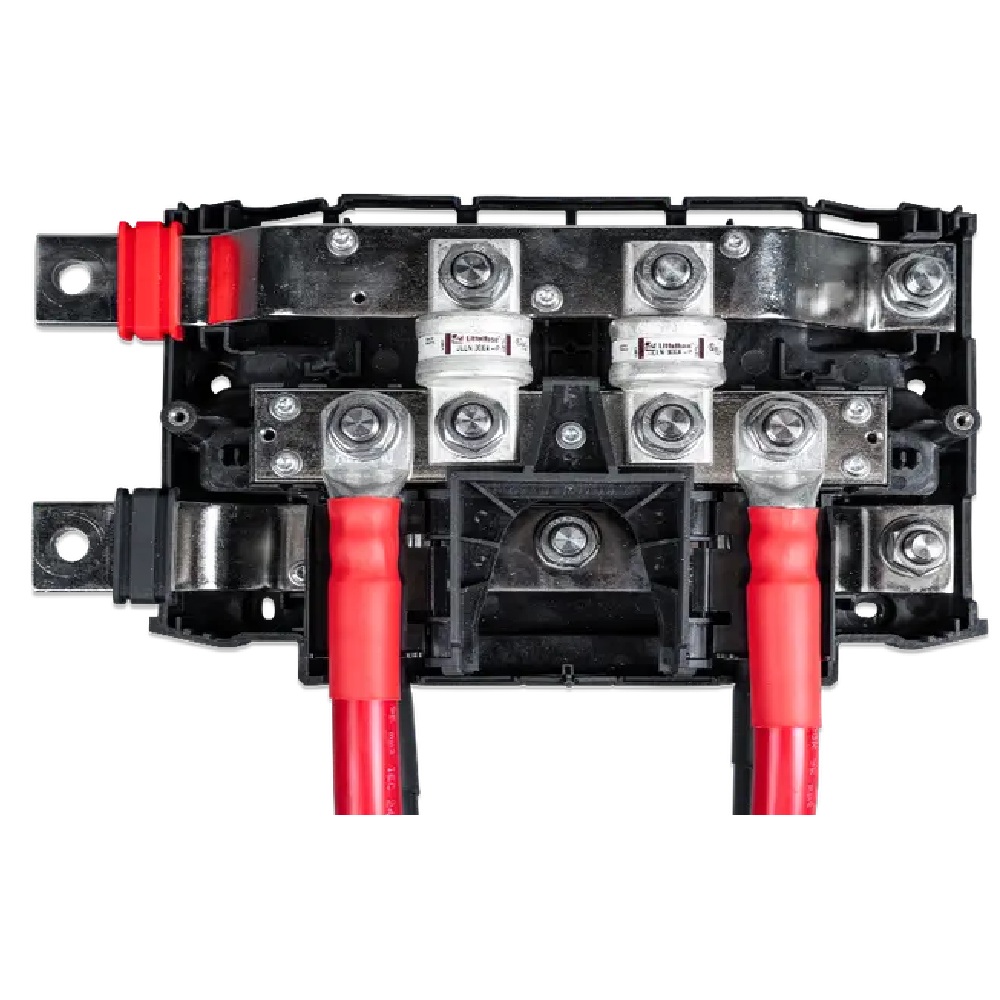

• Portafusibles de clase T integrado — acepta fusibles ANL/clase T según la corriente máxima del sistema.
• Terminales M10 para cables de batería de hasta 120 mm² en positivo y negativo.
• Acoplamiento directo con Lynx Distributor, Smart BMS y Shunt VE.Can sin cableado intermedio.
• Tapa de protección sobre el portafusibles para evitar contactos accidentales en el cuadro.
• Barras de cobre de alta conductividad para mínima resistencia de contacto a corrientes elevadas.
• Carcasa de policarbonato resistente para montaje fijo en cuadro o armario eléctrico.
• Compatible con sistemas de 12V, 24V y 48V DC sin modificaciones.
• Fusible no incluido — se selecciona según la corriente máxima del banco de baterías instalado.

Especificaciones técnicas

Por qué el fusible de clase T y no otro tipo

Los fusibles de clase T están diseñados específicamente para la protección de bancos de baterías DC de alta capacidad. A diferencia de los fusibles convencionales, actúan en tiempos extremadamente cortos ante cortocircuitos — antes de que la energía del banco cause daños en el cableado o en los equipos conectados. Además, su diseño evita el arco eléctrico al abrirse, algo crítico en sistemas DC donde el arco no se extingue solo como ocurre en AC. Por eso Victron Energy los especifica para la protección del bus Lynx — no es una recomendación, es un requisito de seguridad real.

Preguntas frecuentes

¿Qué calibre de fusible clase T debo instalar en el Lynx Class-T Power In?

El calibre correcto depende de la corriente máxima que puede entregar el banco de baterías. Como referencia, para un banco de baterías LiFePO4 de 48V con BMS que limita la corriente de descarga a 200A, el fusible adecuado es de 250A clase T. Consulta siempre la hoja de datos de tu batería y el manual de instalación de Victron antes de seleccionar el calibre.

¿Puedo sustituir el Lynx Power In M10 estándar por el Class-T en un sistema ya instalado?

Sí, con condiciones. Las dimensiones son similares pero no idénticas — el Class-T es ligeramente más alto debido al portafusibles integrado. Verifica que tienes espacio suficiente en el cuadro antes de hacer la sustitución. El acoplamiento con el resto del bus Lynx es el mismo.

¿El fusible clase T protege también los equipos conectados al Lynx Distributor?

El fusible clase T del Power In protege el bus y el cableado de batería ante un cortocircuito de gran magnitud. Sin embargo, cada salida del Lynx Distributor tiene su propio fusible individual que protege el equipo conectado a esa salida. Son dos niveles de protección complementarios, no alternativos.

Más preguntas frecuentes

¿El Lynx Class-T Power In es compatible con baterías de litio y AGM?

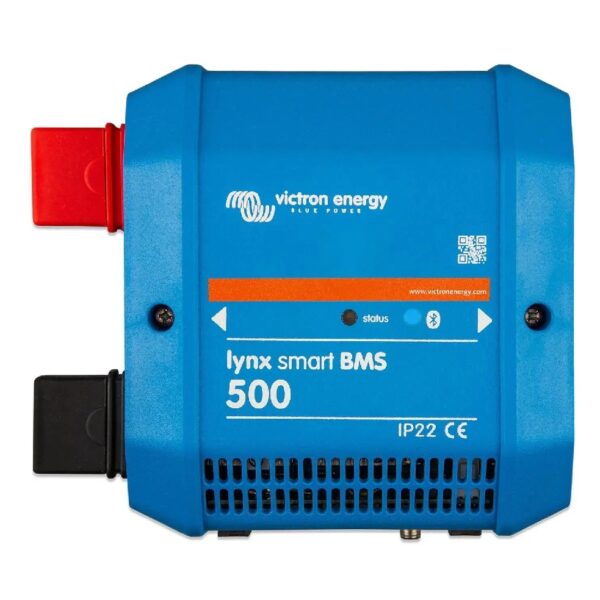

Sí. Es un componente pasivo de distribución y protección — no tiene lógica interna ligada a la química de la batería. Funciona igual con AGM, GEL y LiFePO4. Para la gestión activa de baterías de litio, el componente correcto es el Lynx Smart BMS, que se integra en el mismo bus.

¿Qué ocurre si el fusible clase T actúa y corta el circuito?

Cuando el fusible actúa, toda la instalación queda sin alimentación DC. Antes de sustituirlo hay que identificar y corregir la causa del cortocircuito — instalar un fusible nuevo sin resolver el problema solo provocará que vuelva a actuar. El fusible fundido es un síntoma, no el problema.

✔ Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
