El Energy Meter EM540 es el contador trifásico con pantalla que Victron suministra para medir hasta 65 A por fase en sistemas con dispositivo GX. Sus lecturas llegan a un Cerbo GX MK2 o a un Ekrano GX, que regulan el sistema con ellas y las suben al portal VRM.

Energy Meter EM540: aplicaciones habituales

Su uso principal es el de contador de red en un ESS trifásico con tres MultiPlus-II 48/5000, uno por fase. Con sus datos, el GX decide en cada instante si carga la batería, la descarga o vende el excedente.

En naves, granjas y comercios con más consumo, encaja igual de bien con tres Quattro 48/10000. Así, el propietario ve en VRM cuánta energía compra, cuánta produce y cuánta ahorra cada mes.

También mide la salida de un inversor fotovoltaico de red trifásico, de un generador o de un cuadro de cargas concreto. Por eso, se monta a menudo antes de dimensionar una instalación, para registrar durante semanas el consumo real de una vivienda.

Características técnicas destacadas

La gran diferencia frente al Energy Meter ET340 está en el cálculo del total. El EM540 suma la potencia de las tres fases en neto, de modo que lo exportado por una fase compensa lo importado por otra.

Esa forma de contar coincide con la de muchos contadores de compañía que facturan el saldo trifásico. Además, aprovecha al máximo la compensación de fases del ESS de Victron, que equilibra el balance con la red.

A diferencia de los modelos ET, incorpora pantalla retroiluminada con teclas. Gracias a ella, el instalador comprueba tensiones y potencias en el cuadro y cambia la dirección Modbus sin ordenador.

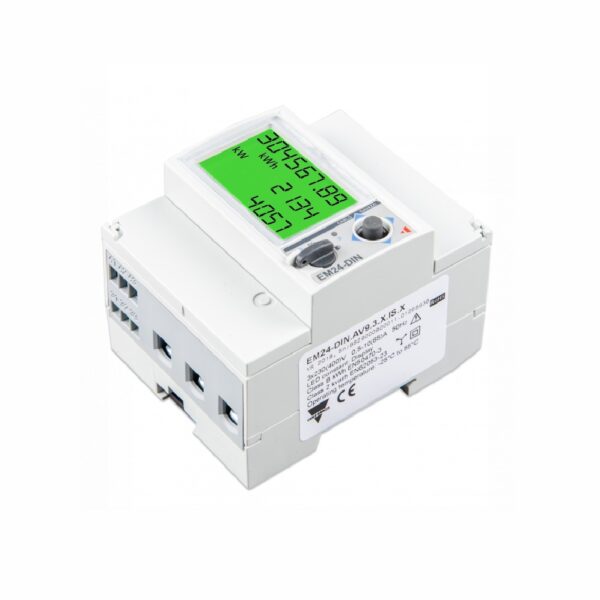

Se conecta directamente hasta 65 A por fase y se alimenta de la propia red. Para una red trifásica con salida Ethernet, en cambio, la alternativa es el Energy Meter EM24 Ethernet.

Especificaciones técnicas

Integración en la instalación

Pensemos en una casa de campo trifásica con tres MultiPlus-II 48/8000 y un banco de litio. El EM540 se coloca en el cuadro general, aguas abajo del contador de la distribuidora y antes de cualquier carga.

Las fases y el neutro se cablean según el sentido del esquema de Victron, porque de él depende el signo de la potencia. Asimismo, los esquemas incluyen un fusible de 315 mA en la toma de tensión.

Los datos viajan por el cable RS485 a USB de 1,8 m: naranja al borne 8, amarillo al 9, negro al 10. Los hilos rojo, verde y marrón no se usan, así que se cortan y se aíslan.

Con el cuadro en otro edificio, el cable se sustituye por un convertidor Zigbee a RS485 en el contador. A su vez, un convertidor Zigbee a USB se conecta al GX. Finalmente, en el menú de contadores del GX se elige el rol «Grid meter» y el tipo de fase.

Preguntas frecuentes sobre la elección del Energy Meter EM540

¿EM540 o ET340?

Depende de cómo facture la compañía. Si cobra el saldo neto de las tres fases, el EM540 reproduce mejor la factura. Si cuenta cada fase por separado, el ET340 se ajusta más.

¿Y si la instalación supera los 65 A por fase?

Entonces se usa el Energy Meter VM-3P75CT, que mide con transformadores de corriente. Para una vivienda monofásica, por su parte, basta el Energy Meter ET112.

Preguntas frecuentes sobre la instalación del Energy Meter EM540

¿Puedo usarlo en una vivienda monofásica?

Sí. La red entra por L1 y, en modo de doble función, L2 puede medir a la vez un inversor fotovoltaico. Esto se configura en el GX como «single phase, dual function».

¿Qué hago si el GX queda lejos del cuadro?

El cable RS485 a USB de 5 m cubre la mayoría de casos, y admite prolongaciones de hasta 100 m con par trenzado. Además, el cable conviene llevarlo separado de los conductores de potencia.

Preguntas frecuentes sobre el funcionamiento

¿Puedo conectar dos contadores al mismo cable?

Sí, siempre que el segundo EM540 tenga la dirección Modbus 2, que se cambia desde su menú RS485. Victron solo admite las direcciones 1 y 2 en un mismo bus.

¿Sustituye al relé anti-isla?

No, porque el contador solo mide y no desconecta nada. Cuando la distribuidora exige protección externa, se añade la caja anti-islanding de 63 A. Asimismo, con un módem GX LTE 4G los datos llegan a VRM desde fincas sin internet.

Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
