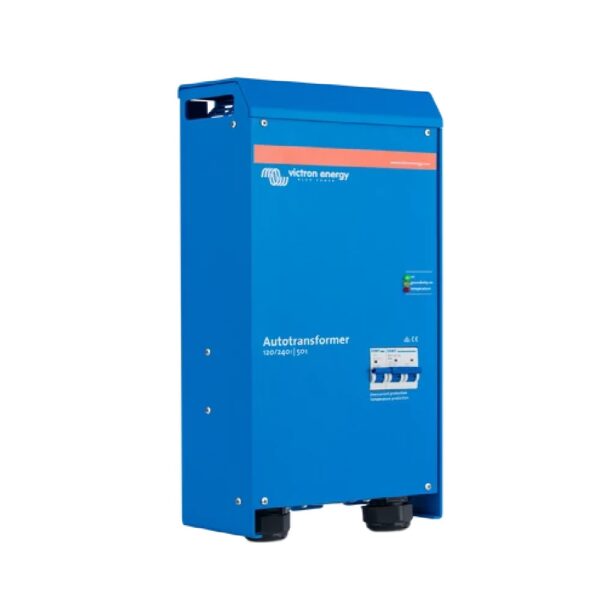

Autotransformador 120/240VAC 100A – Máxima Capacidad Split Phase para Sistemas de Alta Potencia – Victron Energy

Cuando una instalación necesita más de 6000W en split phase americano, el Autotransformador 120/240VAC 100A de Victron Energy es el único componente del catálogo que lo resuelve. Con 100A y 12000W disponibles, puede alimentar simultáneamente una secadora de 5000W, un aire acondicionado de 240V de 3000W y un horno eléctrico americano de 4000W — todo al mismo tiempo, con el equilibrado automático de fases que el autotransformador proporciona por diseño. Asimismo, en instalaciones con dos Quattro o MultiPlus en paralelo generando split phase, el autotransformador de 100A gestiona sin esfuerzo la potencia combinada de ambos inversores. Por tanto, a este nivel de potencia, la pregunta no es si el autotransformador es necesario — es si el resto del sistema está a la altura.

Qué sistema necesita 100A de split phase

Un yate de 20 metros o más con dos zonas climatizadas independientes, cocina de inducción americana, lavadora y secadora, cargadores de baterías de alta capacidad y electrónica de navegación completa puede llegar fácilmente a 10000-12000W de consumo simultáneo en 240V split phase. En tierra, una instalación residencial americana de alto consumo o un vehículo de servicio con equipamiento médico o industrial completo pueden tener necesidades similares. En todos esos casos, los 6000W del modelo de 50A se quedan cortos y el 100A es el dimensionado correcto desde el principio. Asimismo, en instalaciones donde se prevé crecimiento futuro del consumo, dimensionar con el autotransformador de 100A desde el inicio evita tener que reemplazarlo cuando se añaden equipos nuevos.

Características técnicas destacadas

• Capacidad de 100A — hasta 12000W en split phase, el techo de la gama de autotransformadores Victron.
• Conversión monofásico 230V a split phase 120/240V desde un único inversor o inversores en paralelo.
• Equilibrado automático de fases — transfiere potencia entre las dos ramas de 120V para compensar desequilibrios.
• Compatible con MultiPlus, Quattro y configuraciones en paralelo de Victron Energy.
• Formato compacto 425×214×110mm — solo 4cm más ancho que el modelo de 50A.
• Protección térmica integrada contra sobrecarga continuada.
• Construcción robusta para instalación fija en sistemas permanentes de alta potencia.

Especificaciones técnicas

Cómo trabaja este autotransformador con dos inversores en paralelo

En sistemas de muy alta potencia, Victron permite configurar dos Quattro 48/10000 en paralelo para obtener hasta 20000VA monofásicos. Conectado a ese sistema, el autotransformador de 100A convierte esa salida monofásica en split phase de 240V con hasta 12000W disponibles en la configuración de alta potencia. Esa combinación permite alimentar simultáneamente cualquier equipamiento doméstico americano de alta potencia desde un banco de baterías de 48V — sin depender de la red del pantalán para los consumos más exigentes. Asimismo, cuando la embarcación está conectada al pantalán americano, el sistema carga las baterías a través del autotransformador en dirección inversa, aprovechando toda la capacidad de carga de los inversores en paralelo.

Preguntas frecuentes

¿Qué inversor necesito para aprovechar los 100A de este autotransformador?

Para 12000W en split phase, el inversor aguas arriba debe poder entregar esa potencia monofásica. Un único Quattro 48/15000 puede alimentar este autotransformador a plena carga con margen. Alternativamente, dos Quattro 48/8000 o 48/10000 en paralelo consiguen la misma potencia total con redundancia — si uno falla, el otro sigue funcionando a media potencia. Para la mayoría de instalaciones en yates de gran eslora, un único Quattro de alta potencia es la solución más simple y fiable.

¿El equilibrado automático de fases funciona con cargas muy desequilibradas?

Sí, dentro de los límites de la capacidad del autotransformador. Si una rama tiene 8000W de carga y la otra solo 2000W, el autotransformador transfiere hasta 3000W de la rama cargada a la descargada para equilibrar el sistema. Sin embargo, la potencia total de transferencia entre fases no puede superar la capacidad nominal del autotransformador. Por tanto, en instalaciones con desequilibrios extremos y habituales, es mejor distribuir las cargas de forma más equilibrada desde el diseño de la instalación.

¿Proporciona aislamiento galvánico además de la conversión de tensión?

No. Como todos los autotransformadores, este modelo no proporciona aislamiento galvánico — hay continuidad eléctrica entre entrada y salida. En instalaciones náuticas donde también se necesita protección contra corrosión galvánica, el transformador de aislamiento debe instalarse en la entrada de la red del pantalán. El autotransformador se coloca siempre aguas abajo, dentro de la instalación ya aislada galvánicamente.

Más preguntas frecuentes

¿Genera mucho calor a plena carga de 100A?

A 100A continuos el calentamiento es considerable. A diferencia de los modelos de menor capacidad, este autotransformador requiere una ventilación especialmente cuidada en el espacio de instalación — deja al menos 15cm libres en todas las caras para circulación de aire. En compartimentos cerrados o sentinas sin ventilación natural, añade un extractor de bajo consumo que funcione siempre que el autotransformador esté en carga. La protección térmica lo desconecta automáticamente si la temperatura supera el límite seguro, pero ese corte en plena navegación o con equipos en funcionamiento es una situación que conviene evitar desde el diseño de la instalación.

¿Este es el modelo de mayor capacidad de la gama Victron?

Sí — el autotransformador de 100A es el techo absoluto de la gama de autotransformadores Victron Energy. Para instalaciones que necesitan más de 12000W en split phase, la solución pasa por configuraciones de inversores en paralelo con gestión de split phase directa — sin autotransformador adicional — utilizando las capacidades nativas de los Quattro en configuración split phase documentada por Victron.

Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
