Caja de Protección de Cables MPPT WireBox-XL MC4 216mm – Victron Energy
46,00 €
Código: SCC950400310

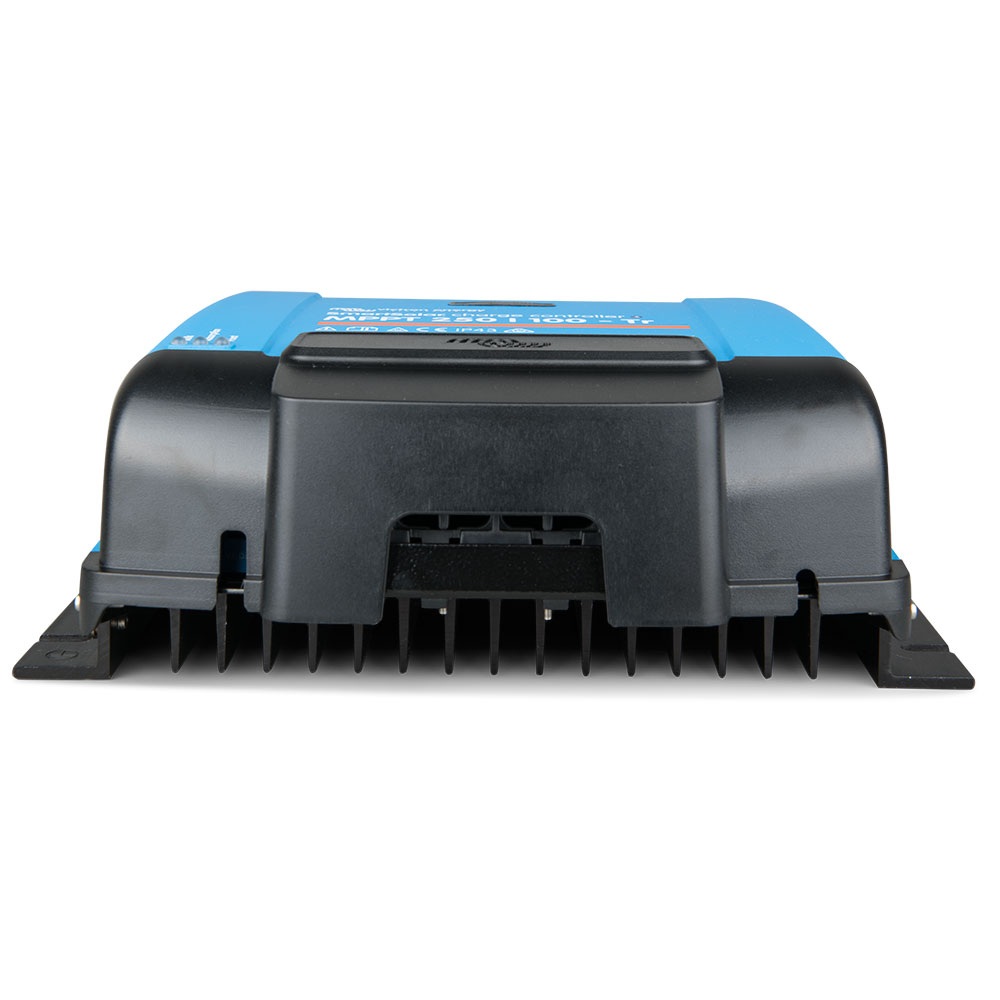

La MPPT WireBox-XL MC4 de Victron Energy es la cubierta de bornes para los reguladores de muy alta potencia con carcasa h=216mm y conectores solares MC4 integrados. Es, además, la versión de mayor tamaño dentro de la familia WireBox MC4. Sus pasos circulares alojan los conectores MC4 sin forzar el enclavamiento. Por eso, los bornes de batería quedan protegidos al mismo tiempo mediante entradas laterales para cables de hasta 70 mm².
ABS termoplástico, encaje mecánico sin tornillos y puerto VE.Direct accesible con la cubierta instalada. Accesorio oficial Victron Energy.
Descripción
La WireBox-XL MC4 MPPT Victron Energy (SCC950400310) responde a una combinación técnica concreta. Los reguladores MPPT MC4 de mayor tamaño tienen carcasa h=216mm. Además, integran conectores solares MC4 directamente en el bloque de bornes. Por tanto, su zona de conexiones combina pasos circulares para MC4 con terminales de alta sección para batería. En consecuencia, ninguna otra WireBox de la gama puede cubrir esa geometría. Precisamente por eso existe la versión XL MC4 — una cubierta calibrada para ese perfil exacto, que protege los bornes de potencia sin interferir con el enclavamiento de los conectores solares.
Ventajas clave
- Pasos circulares XL para conectores MC4 en reguladores de muy alta potencia con h=216mm.
- Entradas laterales hasta 70 mm² — dimensionadas para cables de batería de instalaciones de 85 a 100A.
- Encaje exacto sobre h=216mm — no intercambiable con WireBox-L MC4 ni con ninguna versión de menor altura.
Características técnicas destacadas
- Compatible exclusivamente con SmartSolar y BlueSolar MPPT MC4 con carcasa h=216mm.
- Pasos circulares dimensionados para el diámetro estándar del conector MC4 y su sistema de retención.
- ABS termoplástico con refuerzo estructural para soportar ciclos térmicos y tensión mecánica de cables pesados.
- Cubre bornes de batería, conectores MC4 de panel y salida de carga en un único cuerpo.
- Entradas laterales guiadas hasta 70 mm² sin comprimir el aislamiento bajo carga continua.
- Disipador térmico trasero completamente libre — sin impacto sobre la refrigeración del regulador.
- Puerto VE.Direct e indicadores LED frontales accesibles con la WireBox instalada.
- Color azul corporativo Victron Energy para coherencia visual en cuadros fotovoltaicos profesionales.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Referencia | SCC950400310 |
| Denominación | MPPT WireBox-XL MC4 |
| Reguladores compatibles | SmartSolar / BlueSolar MPPT MC4 con h=216mm |
| Modelos típicos | 150/70 MC4, 150/85 MC4, 150/100 MC4, 250/70 MC4, 250/85 MC4, 250/100 MC4 |
| Material | ABS termoplástico |
| Color | Azul Victron (RAL 5010 aprox.) |
| Tipo de fijación | Encaje mecánico sobre el regulador, sin tornillos |
| Entradas panel solar | Pasos circulares para conector MC4 estándar |
| Entradas batería / carga | Laterales, hasta 70 mm² de sección |
| Temperatura de trabajo | -20°C a +60°C |
| Dimensiones (L×A×Al) | 216 × 68 × 47 mm |
| Peso | 92 g |
| Contenido del embalaje | 1 × WireBox-XL MC4 |
| Garantía | 5 años |
WireBox-XL MC4 MPPT Victron Energy en instalaciones fotovoltaicas de alta potencia
Los reguladores MC4 de carcasa h=216mm aparecen en instalaciones fotovoltaicas de potencia real. Se encuentran, por ejemplo, en viviendas autónomas con 3000 a 6000W de paneles. Asimismo, son habituales en embarcaciones de crucero con generación solar de alta producción. En esos sistemas, los conectores MC4 integrados simplifican la conexión del campo solar. Sin embargo, dejan la zona de bornes expuesta durante el mantenimiento del cuadro. Por eso la WireBox-XL MC4 es un accesorio de seguridad tan relevante como estético. Además, al fijar la trayectoria de los cables pesados de batería, elimina la tensión mecánica sobre los terminales a largo plazo.
Preguntas frecuentes
¿Qué diferencia hay entre la WireBox-L MC4 y la WireBox-XL MC4?
La diferencia es la altura de carcasa compatible. La WireBox-L MC4 cubre reguladores con h=200mm. En cambio, la WireBox-XL MC4 cubre h=216mm. Por tanto, no son intercambiables. Asimismo, las dimensiones de los pasos MC4 son ligeramente distintas para adaptarse al bloque de bornes de cada altura de carcasa.
¿La WireBox-XL MC4 mantiene el enclavamiento de seguridad de los conectores solares?
Sí. Los pasos circulares permiten que los conectores MC4 permanezcan enclavados en el regulador con la cubierta instalada. Por eso no es necesario desconectar los paneles para montar o retirar la WireBox-XL MC4.
¿Puedo instalar la WireBox-XL MC4 en un modelo MPPT Tr o estándar de 216mm?
No. Los pasos circulares MC4 están posicionados para los conectores integrados en los modelos MC4. En un modelo Tr o estándar, esos pasos quedarían desalineados respecto a los bornes del regulador. Por tanto, el encaje sería incorrecto.
Más preguntas frecuentes
¿Es necesario un desconectador DC externo en el lado del panel con conectores MC4?
Los propios conectores MC4 actúan como punto de desconexión del campo solar cuando se separan. Sin embargo, la WireBox no sustituye al desconectador DC del lado de batería. Por tanto, el circuito de protección habitual del sistema sigue siendo necesario.
¿Existe WireBox para los modelos MPPT MC4 con carcasa de altura diferente a 216mm?
Sí. Victron Energy dispone de la WireBox-L MC4 para modelos MC4 con h=200mm. Además, existen otras referencias para carcasas de menor altura. En consecuencia, la elección correcta depende siempre de la altura exacta del regulador instalado.
✔ Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
Documentación
