Cable VE.Direct TX Digital Output – Cable de Salida Digital PWM para Reguladores SmartSolar y BlueSolar – Victron Energy
12,00 €
Código: ASS030550500
Cable de salida digital TX para el puerto VE.Direct de los reguladores SmartSolar y BlueSolar MPPT. El VE.Direct TX Digital Output Cable de Victron Energy permite usar la salida TX del puerto VE.Direct como salida digital PWM para control de atenuación de iluminación o activación de cargas externas en función del estado de carga de la batería.
Para instalaciones donde se quiere controlar una carga externa — como un sistema de iluminación LED regulable — directamente desde el puerto VE.Direct del regulador solar sin necesidad de sistema GX ni accesorios adicionales.
Descripción
El VE.Direct TX Digital Output Cable de Victron Energy convierte la salida TX del puerto VE.Direct de los reguladores SmartSolar y BlueSolar MPPT en una salida digital configurable — PWM para atenuación de iluminación LED o señal de on/off para activación de cargas externas. Concretamente, la salida TX puede configurarse desde la app VictronConnect para que responda al estado de carga de la batería, a la etapa de carga activa o a un horario programado. Por tanto, permite implementar funciones de control básico sin necesidad de un sistema GX ni de ningún accesorio adicional.
Además, el cable es compatible con todos los reguladores SmartSolar y BlueSolar MPPT que disponen de puerto VE.Direct con función TX configurable. Sin embargo, es importante verificar en la documentación del regulador si el puerto TX de ese modelo admite la función de salida digital — no todos los modelos de la gama BlueSolar soportan esta función sin actualización de firmware. Por otra parte, para funciones de control más complejas o para múltiples salidas coordinadas, el Cerbo GX con sus entradas/salidas digitales es la solución más adecuada.
Salida PWM configurable desde VictronConnect
La función más habitual del VE.Direct TX Digital Output Cable es el control de atenuación de iluminación LED en instalaciones de autocaravana o embarcación — la intensidad de la iluminación se regula automáticamente en función del porcentaje de carga de la batería, reduciendo el consumo cuando la batería está baja y aumentando la iluminación cuando la batería está bien cargada. Además, puede configurarse como salida on/off para activar o desactivar una carga externa — por ejemplo, una bomba de agua o un ventilador de refrigeración — en función del estado de carga o de la etapa de carga activa. Concretamente, toda la configuración se realiza directamente desde la app VictronConnect sin cables adicionales ni software especializado.
Características técnicas destacadas
- Salida TX configurable — PWM para atenuación de iluminación LED o señal digital on/off.
- Configuración desde VictronConnect — sin cables adicionales ni software especializado.
- Compatible con SmartSolar y BlueSolar MPPT con puerto VE.Direct TX configurable.
- Control en función del estado de carga, etapa de carga o programación horaria.
- Sin necesidad de sistema GX — función autónoma integrada en el regulador.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Referencia | ASS030550500 |
| Denominación | VE.Direct TX Digital Output Cable |
| Función principal | Salida digital TX — PWM o on/off configurable |
| Compatibilidad | SmartSolar y BlueSolar MPPT con VE.Direct TX configurable |
| Configuración | App VictronConnect (Bluetooth o VE.Direct USB) |
| Modos de salida | PWM (atenuación LED) / Digital on/off |
| Conector regulador | VE.Direct (JST-PH 4 pines) |
| Dimensiones | — |
| Peso | — |
| Contenido del embalaje | 1 × VE.Direct TX Digital Output Cable |
Control de iluminación LED en autocaravana o embarcación
El uso más habitual del VE.Direct TX Digital Output Cable es la gestión automática de la iluminación interior en autocaravanas y embarcaciones donde la batería es la única fuente de energía. Concretamente, conectado al puerto TX del SmartSolar MPPT 100/30 o de cualquier otro regulador compatible, el sistema reduce automáticamente la intensidad de la iluminación LED cuando la batería baja del umbral configurado — alargando la autonomía nocturna sin intervención manual. Por otra parte, la configuración completa se realiza en menos de dos minutos desde la app VictronConnect sin herramientas ni cableado adicional.
Preguntas frecuentes
¿Qué reguladores son compatibles con el VE.Direct TX Digital Output Cable?
El cable es compatible con todos los reguladores SmartSolar MPPT que disponen de puerto VE.Direct con función TX configurable — concretamente, todos los modelos de la gama SmartSolar 75V, 100V y 150V. Para los modelos BlueSolar MPPT, es necesario verificar en la documentación del regulador si el firmware instalado soporta la función TX digital. Además, la configuración de la función TX se realiza exclusivamente desde la app VictronConnect o desde el software VEConfigure.
¿Puedo usar el TX Digital Output Cable junto con el cable VE.Direct al USB?
No — el puerto VE.Direct de los reguladores MPPT admite un único accesorio conectado a la vez. Por tanto, si se utiliza el TX Digital Output Cable, el puerto VE.Direct no puede usarse simultáneamente para conexión a sistema GX ni para interfaz USB. Sin embargo, para los reguladores SmartSolar con Bluetooth integrado, la monitorización desde la app VictronConnect está siempre disponible de forma inalámbrica independientemente del accesorio conectado al puerto VE.Direct.
¿Cuántos modos de salida admite el cable?
El VE.Direct TX Digital Output Cable admite varios modos de salida configurables desde VictronConnect: señal PWM proporcional al estado de carga de la batería para atenuación de iluminación LED, señal on/off activada por umbral de estado de carga, señal on/off activada por etapa de carga activa y modo de pulso para medición de energía. Por tanto, cubre la mayoría de casos de uso de control básico sin necesidad de un sistema GX.
Más preguntas frecuentes
¿Necesito configurar algo en el regulador antes de conectar el cable?
Sí — antes de conectar el cable es necesario configurar la función TX desde la app VictronConnect o desde el software VEConfigure. Por defecto, el puerto TX está configurado como salida de datos VE.Direct estándar — si no se cambia la configuración, el cable no actuará como salida digital. Concretamente, en VictronConnect la configuración se encuentra en el menú de ajustes del regulador, bajo la sección de puertos de comunicación.

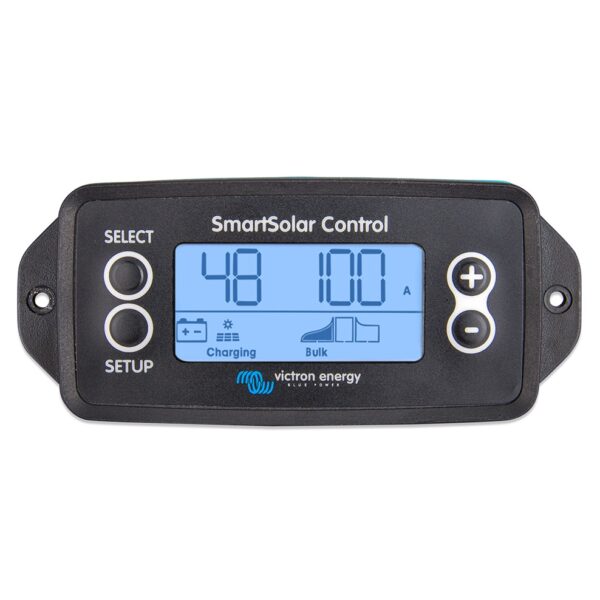

¿Es compatible con el Display Enchufable SmartSolar?
No — el Display Enchufable SmartSolar utiliza el mismo puerto VE.Direct que el TX Digital Output Cable. Por tanto, no es posible conectar ambos accesorios simultáneamente al mismo regulador. Si se necesita tanto la salida digital TX como visualización local, la alternativa es un sistema GX con el regulador conectado por VE.Direct al GX y la salida digital gestionada desde las salidas digitales del propio sistema GX.
Garantía oficial de 2 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España.
