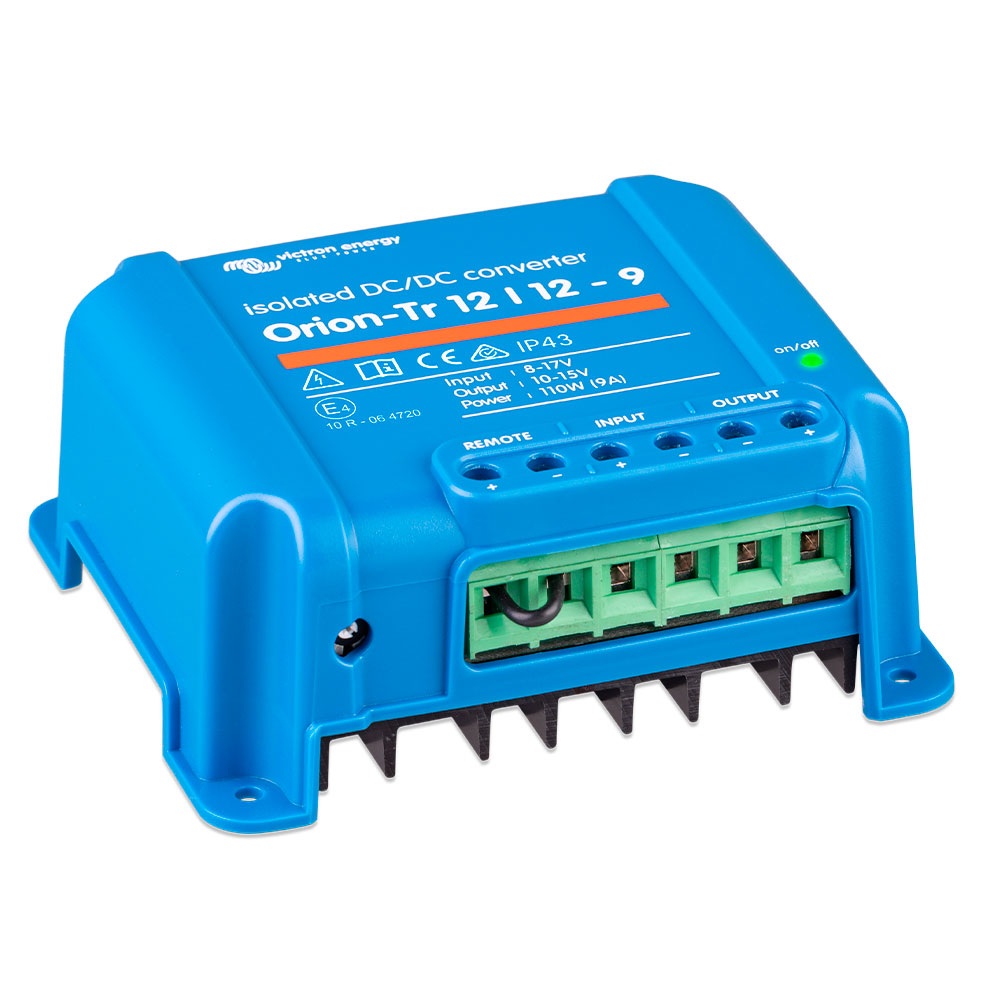

Orion-Tr 12/12-9A Aislado – Convertidor DC-DC con Aislamiento Galvánico 12V 110W – Victron Energy

Hay situaciones donde conectar dos sistemas de 12V sin separación eléctrica no es una opción: embarcaciones donde la batería de arranque y la de servicio no deben compartir masa por riesgo de corrosión galvánica, instalaciones con dos sistemas eléctricos independientes, o cualquier escenario donde un fallo en un circuito no debe propagarse al otro. El Orion-Tr 12/12-9A Aislado resuelve exactamente eso: transfiere hasta 110W entre los dos sistemas de forma continua y eficiente, manteniendo sus masas completamente separadas. Es el modelo de menor potencia de la gama aislada 12/12 de Victron, y también el más adecuado para cargas ligeras y aplicaciones de mantenimiento de batería.

Aislamiento galvánico: cuándo es imprescindible y cuándo no

El aislamiento galvánico significa que no existe ninguna conexión eléctrica directa entre la masa de entrada y la masa de salida. Eso tiene consecuencias prácticas muy concretas. En una embarcación conectada a shore power, por ejemplo, las corrientes galvánicas que circulan por el agua pueden acelerar de forma dramática la corrosión de los elementos metálicos del casco si los dos sistemas comparten masa. Con un convertidor aislado, ese camino de corriente queda interrumpido. Por otro lado, en instalaciones donde un fallo en el sistema de 12V de entrada — un cortocircuito, una sobretensión — podría dañar los equipos del sistema de salida, el aislamiento actúa como barrera de protección. En consecuencia, siempre que exista alguno de estos escenarios, el modelo aislado es la única elección correcta, independientemente de que su coste sea algo mayor que el no aislado.

A diferencia de los modelos Smart, este convertidor no incorpora Bluetooth ni algoritmo de carga adaptativo. Su función es, concretamente, la conversión de tensión con aislamiento galvánico — entrega una salida estable regulada entre 13,0V y 14,8V, ajustable mediante potenciómetro interno. Por tanto, es la elección adecuada cuando se necesita aislamiento pero no gestión inteligente de la carga.

Características técnicas destacadas

• Aislamiento galvánico completo — masa de entrada y masa de salida completamente separadas. Imprescindible en náutica, instalaciones con riesgo de corrosión galvánica o sistemas que no deben compartir masa.
• 110W / 9A continuos — potencia adecuada para alimentar cargas ligeras a 12V o mantener en carga una batería auxiliar de pequeña capacidad.
• Tensión de salida ajustable — regulable entre 13,0V y 14,8V mediante potenciómetro interno, adaptable a diferentes tipos de batería de plomo.
• Formato compacto 100 × 113 × 47 mm — instalación sencilla en cuadros eléctricos o espacios reducidos, con opciones de montaje en pared o carril.
• Eficiencia superior al 87% — el aislamiento galvánico tiene un coste energético ligeramente mayor que en los modelos no aislados, pero la eficiencia sigue siendo muy competitiva para esta clase de convertidor.
• Sin ventilador — disipación pasiva completamente silenciosa, sin partes móviles ni mantenimiento.
• Protecciones integradas — contra cortocircuito en la salida, sobretemperatura y sobretensión de entrada, con recuperación automática.

Especificaciones técnicas

Sistema completo / Instalación recomendada

Este convertidor encaja en instalaciones donde la separación galvánica es el requisito principal y la demanda de potencia es moderada. Cuando esa demanda crece, los modelos Orion-Tr 12/12-18A Aislado y Orion-Tr 12/12-30A Aislado escalan dentro de la misma familia sin cambiar el concepto de instalación. Para instalaciones donde además se necesita un algoritmo de carga adaptativo y Bluetooth, el Orion-Tr Smart 12/12-18A Aislado es la evolución natural. Para monitorizar la batería de salida con precisión, el SmartShunt IP65 500A proporciona visibilidad completa del estado de carga en tiempo real. En instalaciones náuticas donde el aislamiento galvánico es crítico, el Aislador Galvánico VDI-16 complementa la protección a nivel del sistema AC.

Preguntas frecuentes

¿Por qué la eficiencia de este modelo es algo menor que la de los modelos no aislados?

El aislamiento galvánico se consigue mediante un transformador interno que separa eléctricamente los dos circuitos. Ese transformador introduce unas pérdidas adicionales que no existen en los convertidores no aislados, donde la energía fluye directamente entre entrada y salida. El resultado es una eficiencia de alrededor del 87% frente al 93% de los modelos no aislados. En términos prácticos, para entregar 110W a la salida este convertidor toma unos 126W del sistema de 12V — una diferencia pequeña y perfectamente asumible cuando el aislamiento galvánico es un requisito del sistema.

¿La tensión de salida ajustable permite cargar baterías LiFePO4?

No de forma óptima. La tensión de salida es ajustable entre 13,0V y 14,8V, pero las baterías LiFePO4 de 12V necesitan alcanzar 14,2V en absorción y 13,5V en flotación de forma precisa, con una corriente que se reduce de forma gradual al final de la carga. Este convertidor mantiene una tensión fija sin reducción de corriente adaptativa, por lo que puede completar la carga pero sin el perfil ideal para esa química. Para cargar LiFePO4 de forma correcta con aislamiento galvánico, el Orion-Tr Smart 12/12-18A Aislado incorpora el algoritmo de cuatro etapas necesario.

Comparativa dentro de la gama aislada 12/12

¿Cuándo elegir el 9A frente al 18A o al 30A?

El modelo de 9A es la elección correcta cuando la carga del sistema de salida no supera los 8A de consumo continuado — con margen de seguridad incluido — y el aislamiento galvánico es el requisito principal. El de 18A tiene sentido cuando hay varias cargas simultáneas o cuando se quiere cargar una batería auxiliar de hasta 50-60Ah en un tiempo razonable. El de 30A, en cambio, es para instalaciones donde la demanda de 12V es considerable y se necesita la máxima potencia disponible dentro del formato aislado compacto. La elección depende, por tanto, de calcular la suma de consumos reales del sistema de salida antes de decidir.

Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
