Caja de Protección de Cables MPPT WireBox-S 100-15 – Victron Energy
30,00 €
Código:
SCC950120000

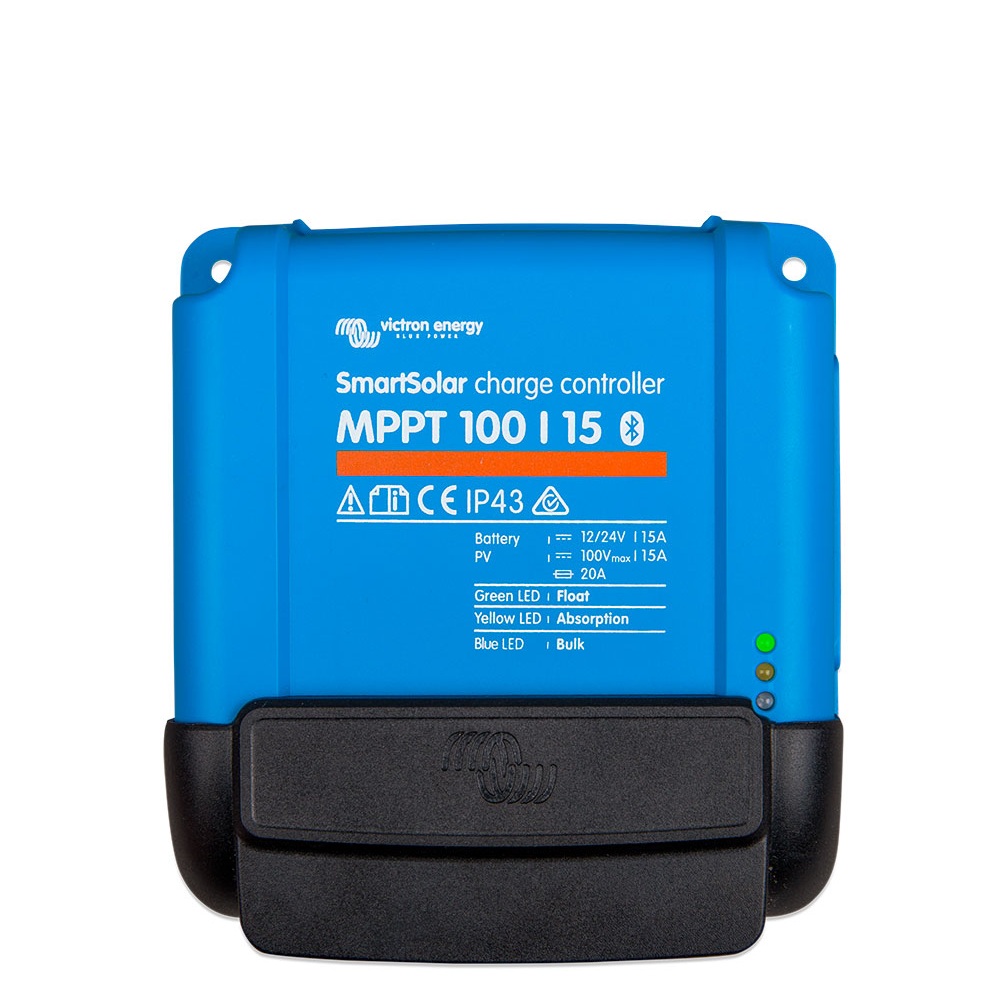

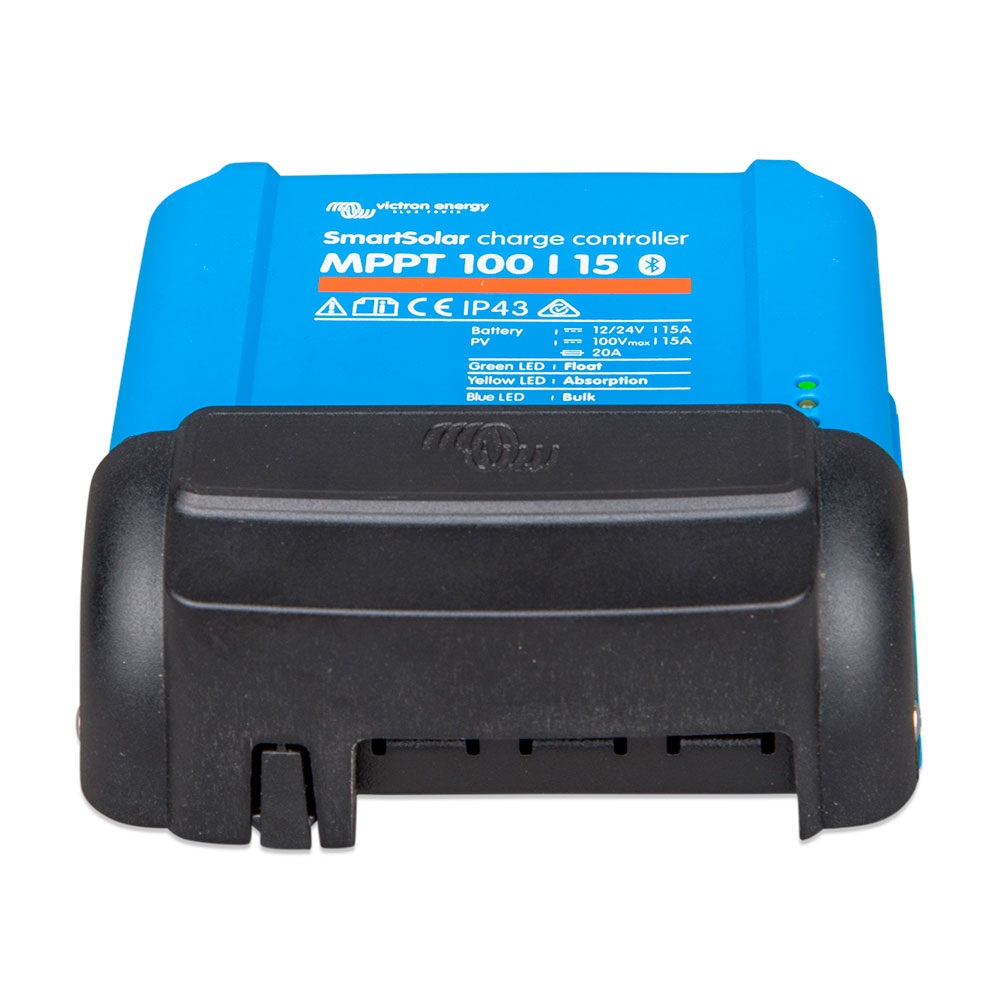

La MPPT WireBox-S 100-15 de Victron Energy es la cubierta de protección de bornes fabricada a medida para el regulador SmartSolar y BlueSolar MPPT 100/15. Su geometría responde exactamente al perfil del MPPT 100/15 — no es una pieza universal, sino un componente diseñado para encajar sin holguras sobre ese modelo concreto, cubriendo todos los terminales de conexión con precisión milimétrica.
ABS termoplástico, montaje por encaje sin tornillos y entradas laterales para los conductores de batería, panel y carga. Accesorio oficial Victron Energy.
Descripción
Cada modelo de regulador MPPT de Victron Energy tiene unas dimensiones de carcasa y una disposición de bornes específicas. Por eso las WireBox no son intercambiables entre referencias: la WireBox-S 100-15 (SCC950120000) se ha diseñado exclusivamente para el MPPT 100/15, cuyo ancho de cuerpo y separación entre terminales difieren del 75/10 o el 75/15. El resultado es una cubierta que asienta sobre el regulador sin juego, sin adaptadores y sin comprometer el acceso a los indicadores LED de estado que el instalador necesita consultar durante la puesta en marcha.
Ventajas clave
- Geometría exclusiva para el MPPT 100/15 — encaje exacto sin holguras ni piezas intermedias.
- Cubre los tres grupos de bornes sin bloquear los LED de estado del regulador.
- Instalación y retirada en segundos — mantenimiento sin desconectar ningún conductor.
Características técnicas destacadas
- Fabricada a medida para SmartSolar y BlueSolar MPPT 100/15 — no compatible con otros modelos.
- Cuerpo en ABS termoplástico resistente a impactos mecánicos, ciclos térmicos y radiación UV.
- Cubre simultáneamente los terminales de batería, entrada de panel fotovoltaico y salida de carga.
- Entradas laterales con guía de paso que evita el aplastamiento del aislamiento del cable.
- Fijación por encaje mecánico sobre el cuerpo del regulador, sin tornillería ni adhesivos.
- Color azul corporativo Victron Energy: integración visual limpia en cualquier cuadro eléctrico.
- Reduce la exposición de los bornes a herramientas y objetos metálicos durante trabajos próximos.
- Desmontaje sin herramientas que permite inspección rápida de conexiones y ajuste de par de apriete.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Referencia | SCC950120000 |
| Denominación | MPPT WireBox-S 100-15 |
| Regulador compatible | SmartSolar / BlueSolar MPPT 100/15 |
| Material | ABS termoplástico |
| Color | Azul Victron (RAL 5010 aprox.) |
| Tipo de fijación | Encaje mecánico sobre el regulador, sin tornillos |
| Entradas de cable | Laterales, con guía de paso para el aislamiento |
| Temperatura de trabajo | -20°C a +60°C |
| Dimensiones (L×A×Al) | 84 × 45 × 32 mm |
| Peso | 28 g |
| Contenido del embalaje | 1 × WireBox-S 100-15 |
| Garantía | 5 años |
El MPPT 100/15 y su entorno de instalación habitual
El MPPT 100/15 es uno de los reguladores de entrada más versátiles de Victron: admite tensiones de panel de hasta 100V y entrega hasta 15A de carga, lo que lo sitúa en instalaciones de tamaño medio — autocaravanas con uno o dos paneles de 200W, veleros de eslora reducida, casetas técnicas fotovoltaicas o sistemas de respaldo para telecomunicaciones rurales. En todos estos entornos la WireBox-S 100-15 cumple una función doble: protege mecánicamente los bornes frente a contactos accidentales y da al conjunto un aspecto de cuadro profesional terminado, especialmente importante cuando el regulador queda a la vista del usuario final.
Preguntas frecuentes
¿Por qué la WireBox-S 100-15 no es intercambiable con la del MPPT 75/15?
El MPPT 100/15 tiene un cuerpo más ancho que el 75/15 y una separación entre grupos de bornes diferente. Usar una WireBox de otro modelo provocaría holguras, impedimento de la tapa o exposición parcial de terminales. Cada WireBox-S está fabricada para un regulador concreto.
¿Es compatible con la versión MPPT 100/15-Tr de bornes atornillables?
La WireBox-S 100-15 está diseñada para el modelo estándar MPPT 100/15. Para la variante Tr con bornes de tornillo adicionales, consulta la compatibilidad con el distribuidor antes de realizar el pedido, ya que la posición de los terminales puede variar.
¿Qué sección máxima de cable admiten las entradas laterales?
Las entradas laterales están dimensionadas para cables con aislamiento exterior de hasta 8 mm de diámetro, lo que cubre secciones habituales de hasta 10 mm² en las conexiones de batería y panel del MPPT 100/15.
¿La WireBox-S 100-15 interfiere con el puerto VE.Direct del regulador?
No. El puerto VE.Direct del MPPT 100/15 está situado en la parte superior del regulador, fuera del área que cubre la WireBox-S. La conexión de cables VE.Direct o el adaptador Bluetooth permanece accesible con la WireBox instalada.
¿Existe WireBox para los modelos MPPT 100/20 o 100/30?
Sí. Victron Energy dispone de referencias WireBox específicas para otros modelos de la gama MPPT 100. La WireBox-S 100-15 cubre exclusivamente el MPPT 100/15 — para el 100/20 o 100/30 consulta las referencias correspondientes en el catálogo oficial Victron.
✔ Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
