BlueSolar PWM-LCD&USB 48V-20A – Regulador Solar con Pantalla y USB 48V – Victron Energy
47,00 €
Código: SCC040020050
El BlueSolar PWM-LCD&USB 48V-20A de Victron carga bancos de 48 V con hasta 20 A desde cadenas de placas de hasta 100 V. Incorpora pantalla LCD, dos puertos USB de 5 V, salida de consumo con desconexión regulable y bornes de 16 mm².
Con dos ramas de cuatro placas de 36 células, es una solución eficaz para escuelas de surf y otras casetas de costa, donde el clima templado favorece el uso de un regulador PWM de 48 V.
Descripción
El BlueSolar PWM-LCD&USB 48V-20A de Victron es un regulador solar PWM de 48 V con pantalla LCD, dos USB y 20 A de carga. Además, acepta cadenas de hasta 100 V, por lo que admite dos ramas de cuatro placas de 36 células. Por eso resulta muy adecuado para escuelas de surf en la costa, donde el clima templado deja margen frente a esa tensión máxima. En definitiva, el BlueSolar PWM-LCD&USB 48V-20A da autonomía a una caseta de playa sin depender de la red.
BlueSolar PWM-LCD&USB 48V-20A para escuelas de surf: energía solar junto a la orilla
Una escuela de surf necesita luz en la caseta, carga para móviles y radios, y a veces una bomba para las duchas. Además, muchas veces se instala en un paseo marítimo o una playa sin acometida cercana. Con el BlueSolar PWM-LCD&USB 48V-20A para escuelas de surf, ocho placas sobre la cubierta cargan un banco de 48 V. Así, la caseta funciona todo el día con energía propia y silenciosa.
Ahora bien, el aire salino es agresivo con la electrónica. Por esta razón, el regulador debe ir dentro de un armario cerrado, en la zona más seca de la caseta. De este modo, la sal y la arena no llegan a los bornes ni a la pantalla.
Características técnicas destacadas
Este modelo carga exclusivamente bancos de 48 V, con 57,6 V de absorción y 54,8 V de flotación por defecto. Además, el paso a flotación se produce dos horas después de alcanzar la absorción. También desde la pantalla se elige el programa adecuado para AGM, GEL, plomo abierto o LiFePO4 con BMS interno. Por consiguiente, el mismo equipo sirve para distintas químicas de batería.
En cuanto a la salida de consumo, corta a 44,8 V y reconecta a 50,4 V, con ambos valores ajustables. Igualmente, se protege frente a cortocircuito, sobrecarga y sobretemperatura, y la batería queda protegida contra polaridad invertida mediante fusible. Asimismo, sus bornes de 16 mm² admiten los cables que exige una corriente de 20 A. Por último, trabaja entre -35 y +60 °C.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Referencia | SCC040020050 |
| Tensión de batería | 48 V |
| Corriente nominal de carga | 20 A |
| Tensión FV máxima | 100 V |
| Placas solares recomendadas | 2 × 72 células o 4 × 36 células en serie |
| Salidas USB | 2 × 5 V, 2 A en total |
| Tensión de absorción (fábrica) | 57,6 V |
| Tensión de flotación (fábrica) | 54,8 V, tras 2 h en absorción |
| Tipos de batería programables | AGM, GEL, plomo abierto y LiFePO4 con BMS interno |
| Desconexión de carga por baja tensión | 44,8 V (regulable) |
| Reconexión de la carga | 50,4 V (regulable) |
| Salida de consumo | Control manual, desconexión por baja tensión y temporizador nocturno |
| Autoconsumo | < 10 mA |
| Protecciones | Polaridad inversa de batería (fusible), cortocircuito y sobrecarga en la salida, sobretemperatura |
| Puesta a tierra | Positivo común |
| Temperatura de trabajo | -35 a +60 °C (a plena carga) |
| Humedad | Hasta 95 %, sin condensación |
| Sección máxima de bornes | 16 mm² (AWG6) |
| Grado de protección | IP20 |
| Dimensiones (al x an x p) | 101 x 184 x 47 mm |
| Peso | 0,3 kg |
| Normas | EN 60335-1, IEC 62109-1; EN 61000-6-1, EN 61000-6-3, ISO 7637-2 |
Sistema completo / Instalación recomendada
Para la cubierta proponemos ocho placas solares de 150 W y 12 V, en dos ramas de cuatro en serie. Cada rama suma 89,2 V de Voc y llega a unos 97 V con 0 °C, por debajo de los 100 V. En cambio, las dos ramas en paralelo dan 17,4 A de cortocircuito, dentro de los 20 A del regulador. Las series se hacen con conectores MC4 y las ramas se unen con un divisor MC4 en Y. Por último, el tendido se hace con cable solar MC4 de 6 mm².
Como acumulación, cuatro baterías AGM Deep Cycle de 12 V y 130 Ah en serie forman el banco de 48 V. A continuación, una barra de distribución de 150 A reparte la energía. Después, el regulador lleva un fusible MIDI de 40 A y el inversor uno de 30 A, ambos en portafusibles MIDI. Así, un inversor 48/800 VE.Direct alimenta el ordenador de reservas y la bomba de las duchas.

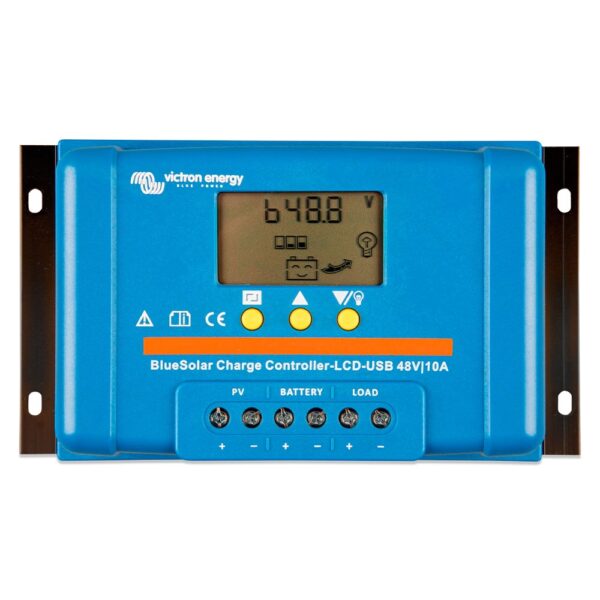

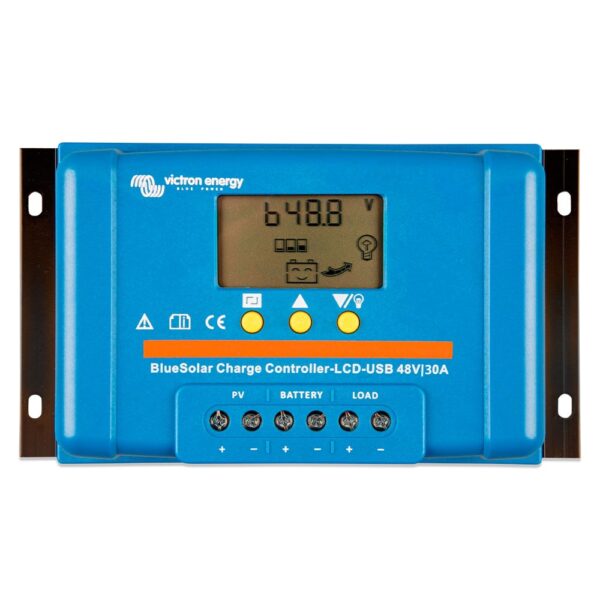

Para controlar las baterías en un ambiente salino, el SmartShunt IP65 300A está sellado frente a la humedad. Si la escuela es pequeña, el BlueSolar PWM-LCD&USB 48V-10A basta con cuatro placas. En cambio, el modelo 48V-30A admite una tercera rama.
Preguntas frecuentes sobre la elección del BlueSolar PWM-LCD&USB 48V-20A
¿Por qué no usar placas de 72 células?
Porque dos placas de 72 células en serie superan los 100 V en cuanto bajan las temperaturas. Por eso, si se prefieren esas placas, conviene un SmartSolar MPPT 150/45.
¿Existe una versión de 12/24 V con la misma corriente?
Sí, el BlueSolar PWM-LCD&USB 12/24V-20A ofrece las mismas funciones para bancos de menor tensión.
Preguntas frecuentes sobre la instalación del BlueSolar PWM-LCD&USB 48V-20A
¿Cómo protejo el regulador del salitre?
Lo mejor es un armario estanco con ventilación filtrada y bornes revisados cada temporada. Además, conviene aplicar grasa protectora en las conexiones de batería.
¿Las dos ramas deben ser iguales?
Sí, con el mismo número y modelo de placas, y orientadas igual. De lo contrario, la rama más débil limita el rendimiento de la otra.
Preguntas frecuentes sobre el funcionamiento
¿Puedo programar la luz del exterior?
Sí, con el temporizador nocturno de la salida de consumo. Por tanto, el rótulo o la luz de la puerta se encienden solos al anochecer.
¿Qué ocurre fuera de temporada?
El regulador mantiene las baterías en flotación mientras la caseta está cerrada. De esta manera, en primavera el sistema arranca con las baterías llenas.
Garantía oficial de 5 años frente a defectos de fabricación, respaldada por la red de distribuidores autorizados Victron Energy en España. Registro de garantía disponible en el portal Victron Professional.
