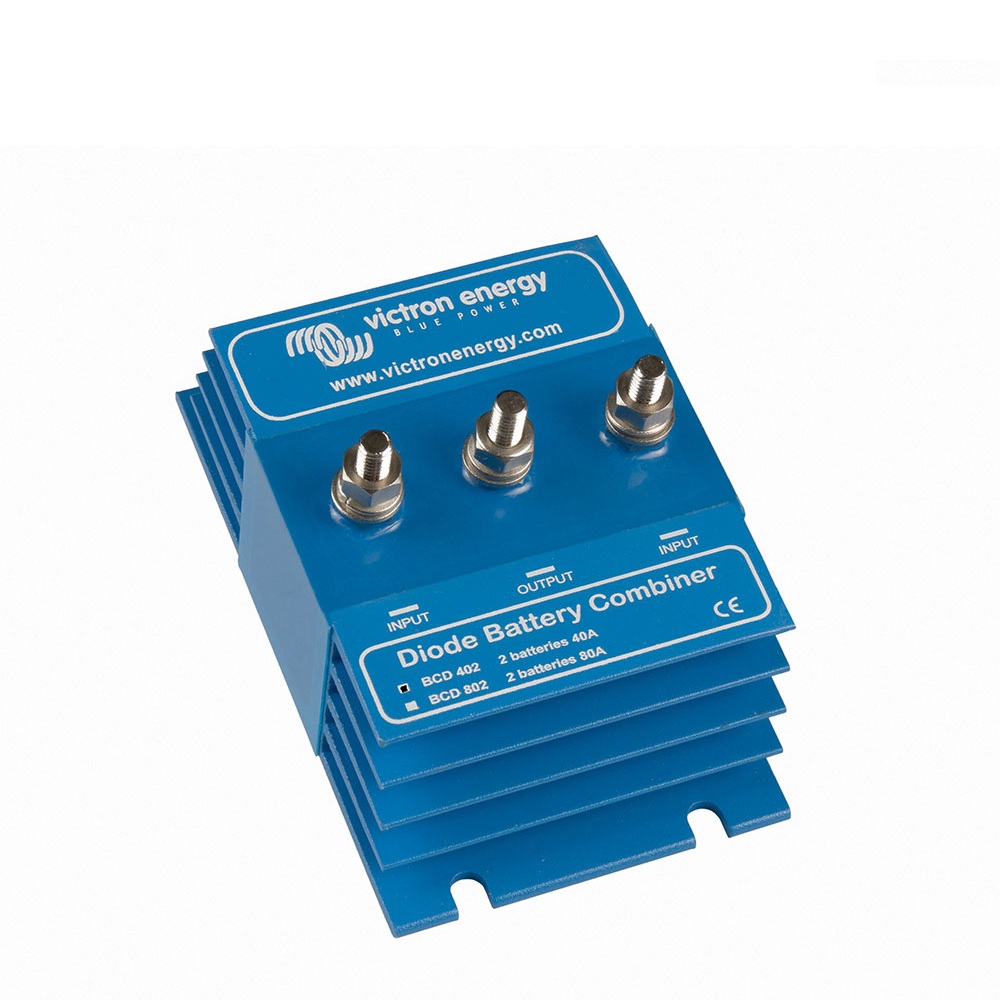

BCD 402 — Combinador de diodo 2 fuentes 40A para cargas críticas — Victron Energy
47,00 €
Código: BCD000402000
El BCD 402 es un combinador de diodo diseñado para garantizar alimentación DC continua e ininterrumpida a equipos críticos — como sistemas de control electrónico de motor — conectando dos fuentes de alimentación en paralelo mediante diodos Schottky. Si una fuente falla, la otra mantiene el suministro sin interrupción.
A diferencia del Argodiode — que divide la carga del alternador hacia múltiples baterías — el BCD combina múltiples fuentes hacia una única carga crítica. La dirección del flujo de corriente es opuesta: del banco hacia el equipo, no del alternador hacia el banco.
Descripción
El problema que resuelve el BCD — alimentación crítica sin punto único de fallo
En sistemas donde un fallo de alimentación puede tener consecuencias graves — sistema de control del motor, instrumentación de navegación, sistemas de seguridad — depender de una única fuente DC no es una opción. El BCD 402 conecta dos fuentes independientes en paralelo mediante diodos Schottky: la carga recibe corriente de ambas simultáneamente, y si una falla o se agota, la otra mantiene el suministro sin ninguna interrupción perceptible.
- Dos fuentes DC en paralelo hacia una carga crítica — redundancia real sin relés ni electrónica compleja.
- Fallo de una fuente sin interrupción del suministro — continuidad garantizada por los diodos.
- Diodos Schottky — caída 0,3V a baja corriente, 0,45V a 40A nominales.
- Compatible con sistemas 12V y 24V sin modificaciones.
- Terminales M6 para conexión segura de cables de potencia.
BCD vs Argodiode — la diferencia de concepto
Ambos usan diodos Schottky, pero su propósito es radicalmente diferente. Entender la diferencia es esencial para elegir el componente correcto.
- Argodiode — Una entrada (alternador) → múltiples salidas (baterías). Aísla bancos durante la descarga. Protege la batería de arranque del consumo auxiliar.
- BCD — Múltiples entradas (baterías/fuentes) → una salida (carga crítica). Garantiza que la carga nunca se quede sin alimentación aunque una fuente falle.
Cómo funciona la redundancia por diodos
Los diodos Schottky del BCD conducen la corriente en una única dirección — de cada fuente hacia la carga. Cuando ambas fuentes están activas, la de mayor tensión aporta la mayor parte de la corriente mientras la otra actúa como respaldo inmediato. Si la fuente principal cae por debajo de la tensión de la secundaria, esta toma el relevo instantáneamente sin ningún tiempo de conmutación.
- Conmutación instantánea — los diodos no tienen tiempo de respuesta mecánico.
- Sin relés ni microprocesador — fiabilidad máxima al ser un componente puramente pasivo.
- La fuente de mayor tensión aporta automáticamente más corriente — equilibrio natural.
- Los diodos bloquean el flujo inverso — una fuente descargada no drena a la otra.
BCD 402 vs BCD 802 — selección por corriente
- BCD 402 — 40A, 2 fuentes. Para cargas críticas de baja y media potencia — sistemas de control, instrumentación, electrónica de navegación.

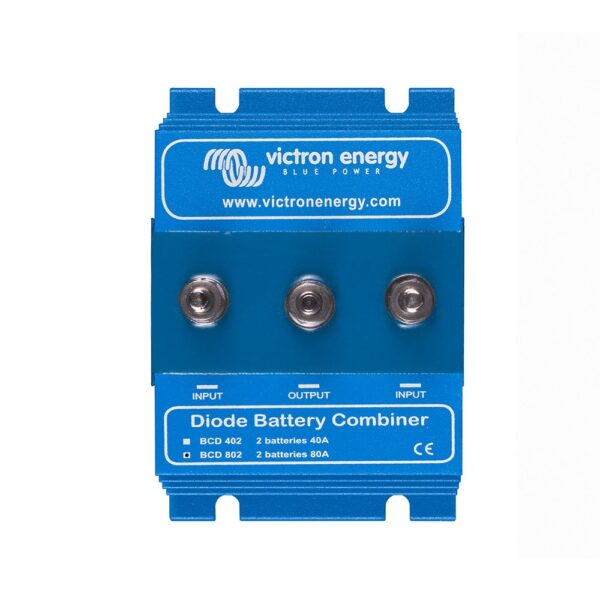

- BCD 802 — 80A, 2 fuentes. Para cargas críticas de mayor demanda — sistemas de propulsión eléctrica auxiliar, equipos de comunicación de alta potencia.
Instalación
Cada fuente DC se conecta a una entrada del BCD. La salida única alimenta la carga crítica. El BCD se monta en superficie no inflamable — los diodos Schottky generan calor a plena carga.
- Fuente DC 1 (banco principal) a entrada 1 del BCD.
- Fuente DC 2 (banco de respaldo) a entrada 2 del BCD.
- Salida única del BCD a la carga crítica.
- Terminales M6 — cables de sección adecuada para 40A.
- Montaje en superficie no inflamable con ventilación libre.
Aplicaciones recomendadas
- Sistemas de control electrónico de motor (ECU) donde un fallo de alimentación puede detener la propulsión.
- Instrumentación de navegación crítica en embarcaciones — AIS, GPS, VHF — que debe funcionar aunque una batería falle.
- Sistemas de iluminación de emergencia y señalización que requieren redundancia de alimentación.
- Equipos de seguridad en vehículos especiales donde la continuidad del suministro es obligatoria.
- Cualquier carga DC crítica donde un punto único de fallo en la alimentación es inaceptable.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Corriente nominal | 40A |
| Número de fuentes de entrada | 2 |
| Tipo de diodo | Schottky alta eficiencia |
| Caída de tensión a baja corriente | ≈ 0,3V |
| Caída de tensión a corriente nominal | ≈ 0,45V |
| Tensión de sistema | 12V / 24V |
| Terminales | M6 |
| Electrónica | Ninguna — componente pasivo |
| Dimensiones (L × A × Al) | 60 × 120 × 75 mm |
| Peso | 0,6 kg |
| Garantía | 5 años |
Preguntas frecuentes
¿El BCD sirve para cargar baterías desde un alternador?
No, el BCD está diseñado para alimentar una carga desde múltiples fuentes — no para dividir la carga de un alternador hacia múltiples baterías. Para eso existen los modelos Argodiode.
¿Qué ocurre exactamente cuando falla una fuente?
El diodo asociado a la fuente que falla deja de conducir instantáneamente. La otra fuente continúa alimentando la carga sin ningún corte ni tiempo de conmutación — la transición es invisible para el equipo alimentado.
¿Las dos fuentes pueden ser de diferente tensión?
Pueden tener tensiones ligeramente diferentes — la fuente de mayor tensión aportará automáticamente más corriente. Sin embargo, para un funcionamiento óptimo y reparto equilibrado se recomienda usar fuentes de la misma tensión nominal.
¿Necesita mantenimiento o calibración periódica?
No, como componente puramente pasivo de estado sólido el BCD no requiere mantenimiento, calibración ni sustitución de piezas durante toda su vida útil.
¿Cuándo necesito el BCD 802 en lugar del BCD 402?
Cuando la carga crítica demanda más de 32A continuos (80% de 40A). Para cargas de arranque de motores eléctricos o equipos de comunicación de alta potencia el BCD 802 es el modelo correcto.
Ventajas clave
- Redundancia instantánea por diodo — conmutación sin tiempo de respuesta cuando una fuente falla.
- Componente puramente pasivo — sin microprocesador, sin relés, sin puntos de fallo electrónico.
- Protección bidireccional — los diodos bloquean el flujo inverso impidiendo que una fuente drene a la otra.
Documentación
