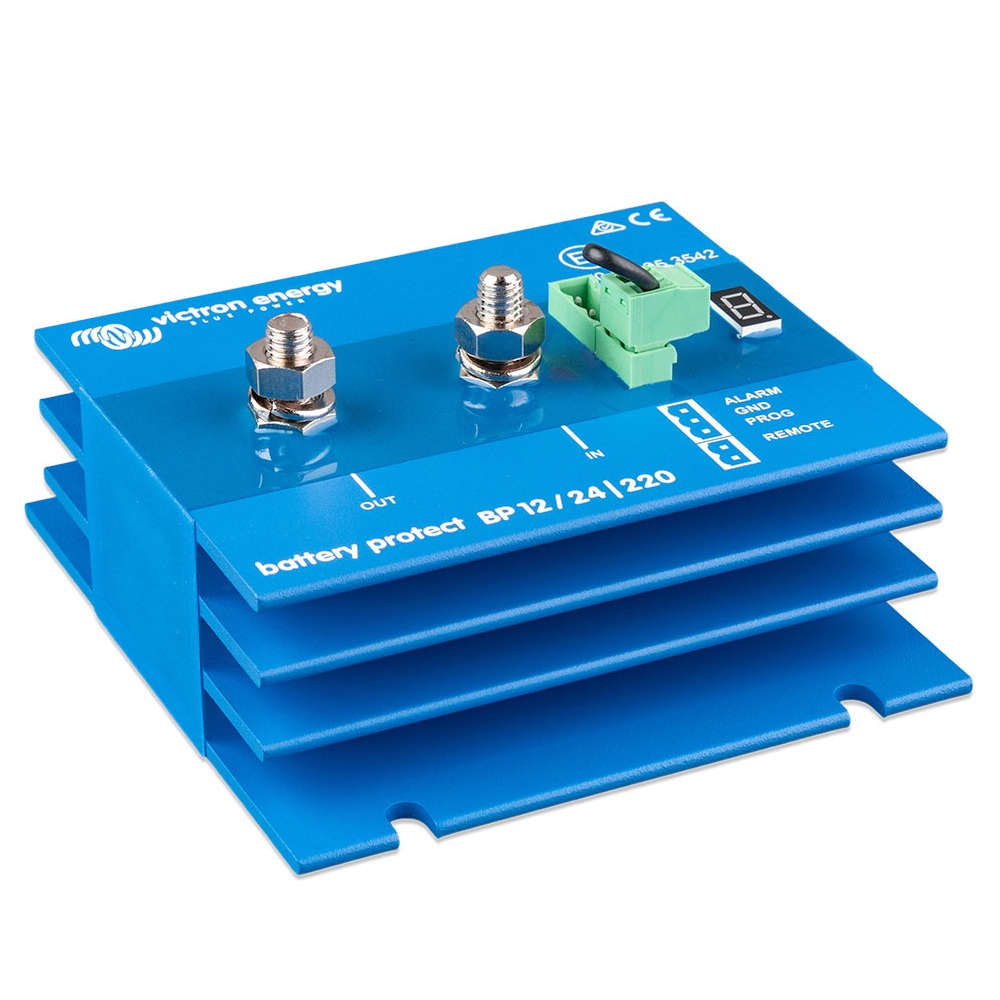

BatteryProtect 12/24V-220A — Protección descarga profunda máxima capacidad gama estándar — Victron Energy
113,00 €
Código: BPR000220400
El BatteryProtect 220A es el modelo de mayor capacidad de la gama estándar — el techo de corriente para proteger cargas no esenciales de alto consumo antes de la descarga profunda. Para instalaciones con inversores de potencia media-alta, múltiples equipos simultáneos o cualquier sistema donde 100A se queda corto.
176A continuos recomendados, pico de 600A idéntico al modelo de 100A, terminales M8 y toda la lógica de protección configurable mediante display de 7 segmentos. El paso natural cuando el sistema supera los 80A continuos de forma habitual.
Descripción
220A — el techo de la gama estándar para instalaciones de alta demanda
Los sistemas solares con inversores de 2.000W a 2.400W en 12V, las instalaciones náuticas con cocinas eléctricas y alta densidad de equipos, y los vehículos profesionales con equipamiento eléctrico intensivo pueden superar fácilmente los 100A de consumo combinado de cargas no esenciales. El BatteryProtect 220A cubre ese espacio — 176A continuos recomendados con toda la inteligencia de desconexión configurable de la gama.
- 220A nominales — 176A continuos recomendados al 80% para operación sin estrés térmico.
- Pico de 600A durante 30 segundos — idéntico al modelo de 100A para arranques exigentes.
- Terminales M8 — cables de sección adecuada para 220A en instalaciones reales.
- MOSFET sin relés — sin chispas, sin desgaste mecánico, electrónica IP67 sellada.
- Display de 7 segmentos — configuración visual sin software ni conexión externa.
El modelo correcto para sistemas con inversores de potencia media-alta
Un inversor de 2.000W en 12V puede demandar hasta 166A de la batería a plena carga. Proteger ese circuito con el BatteryProtect 220A garantiza que cuando la batería cae por debajo del umbral programado, el inversor se desconecta ordenadamente antes de que la descarga profunda dañe el banco — sin cortes bruscos que puedan dañar los equipos conectados al inversor gracias al retardo de 90 segundos.
- Cubre inversores de hasta 2.400W en 12V o 4.800W en 24V.
- Desconexión ordenada con 90 segundos de aviso — los equipos del inversor terminan su ciclo.
- Alarma 12 segundos antes — tiempo para reaccionar antes del corte.
- Reconexión automática en 30 segundos cuando la tensión se recupera.
Misma lógica configurable que toda la gama
El BatteryProtect 220A comparte la misma plataforma de control que los modelos de 65A y 100A — perfiles de tensión configurables, retardos de alarma y desconexión, protección contra sobretensión y modo Li para control por VE.Bus BMS. Solo las dimensiones y la capacidad de corriente son diferentes.
- Perfiles configurables — varios umbrales de desconexión para plomo-ácido, AGM, GEL y litio.
- Protección sobretensión > 16V (12V) / > 32V (24V) — protege el inversor de picos del alternador.
- Modo Li — control directo por VE.Bus BMS en sistemas LiFePO4 de alta capacidad.
- Consumo propio 1,5mA ON / 0,6mA OFF — mínimo impacto en la batería en standby.
Gama BatteryProtect completa — criterio definitivo de selección
- 65A — Hasta 52A continuos. Iluminación, electrónica auxiliar, pequeños equipos. Terminales M6, 0,2 kg.
- 100A — 53A a 80A continuos. Compresores de nevera, múltiples cargas medianas. Terminales M8, pico 600A, 0,5 kg.
- 220A — 80A a 176A continuos. Inversores de potencia media-alta, instalaciones de alta densidad de equipos. Terminales M8, pico 600A, 0,8 kg.
Aplicaciones recomendadas
- Sistemas solares off-grid con inversores de 2.000W–2.400W en 12V donde el consumo supera los 100A.
- Embarcaciones con cocina eléctrica, aire acondicionado y alta densidad de equipos de navegación y entretenimiento.
- Autocaravanas de gama alta con inversor de potencia y múltiples electrodomésticos simultáneos.
- Vehículos profesionales con equipamiento eléctrico intensivo que requiere desconexión antes de agotar la batería de arranque.
- Instalaciones donde el BatteryProtect 100A opera habitualmente por encima del 80% de su capacidad.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Corriente continua máxima | 220A |
| Corriente continua recomendada | 176A (80% nominal) |
| Pico de corriente (30 segundos) | 600A |
| Tensión de sistema | 12V / 24V autodetección |
| Rango de tensión operativa | 6 – 35V |
| Umbral desconexión por defecto | 10,5V (12V) / 21V (24V) |
| Umbral reconexión por defecto | 12V / 24V |
| Protección sobretensión | > 16V (12V) / > 32V (24V) |
| Retardo alarma | 12 segundos |
| Retardo desconexión de carga | 90 segundos tras alarma |
| Retardo reconexión | 30 segundos |
| Consumo propio ON | 1,5 mA |
| Consumo propio OFF / shutdown | 0,6 mA |
| Salida de alarma | Colector abierto, máx. 50mA |
| Conmutación | MOSFET — sin relés mecánicos |
| IP electrónica | IP67 sellada |
| Terminales | M8 |
| Temperatura operativa plena carga | -40°C a +40°C |
| Dimensiones (L × A × Al) | 62 × 123 × 120 mm |
| Peso | 0,8 kg |
| Garantía | 5 años |
Preguntas frecuentes
¿Puede proteger un inversor de 3.000W en 12V?
Un inversor de 3.000W en 12V puede demandar hasta 250A de la batería — superando los 176A recomendados del BatteryProtect 220A. Para inversores de esa potencia en 12V se recomienda el Smart BatteryProtect 220A o una solución de BMS dedicada.
¿El pico de 600A es el mismo que el del modelo de 100A?
Sí, ambos modelos comparten el mismo pico de 600A durante 30 segundos — suficiente para el arranque de la mayoría de motores eléctricos y compresores sin activar la protección de baja tensión durante el pico.
¿Cuándo debo saltar al Smart BatteryProtect en lugar del estándar?
Cuando necesitas configuración remota desde el móvil, historial de eventos o alertas en VictronConnect. El modelo estándar se configura únicamente con el display físico — suficiente para la mayoría de instalaciones fijas.
¿Qué sección de cable se recomienda para 220A?
Para distancias cortas (hasta 0,5m) con 50mm² es suficiente. Para distancias mayores se recomienda aumentar la sección a 70mm² o 95mm² para mantener la caída de tensión dentro de límites aceptables a 220A.
¿El BatteryProtect 220A funciona con sistemas de 48V?
No, el modelo estándar detecta 12V o 24V automáticamente. Para sistemas de 48V existe el BatteryProtect 48V-100A específicamente diseñado para ese rango de tensión.
Ventajas clave
- 176A continuos recomendados — el techo de la gama estándar para inversores de hasta 2.400W en 12V.
- MOSFET IP67 sin relés — máxima fiabilidad en instalaciones de alta corriente con exposición a humedad.
- Desconexión retardada 90 segundos — el inversor y sus cargas terminan el ciclo antes del corte de alimentación.
Documentación
